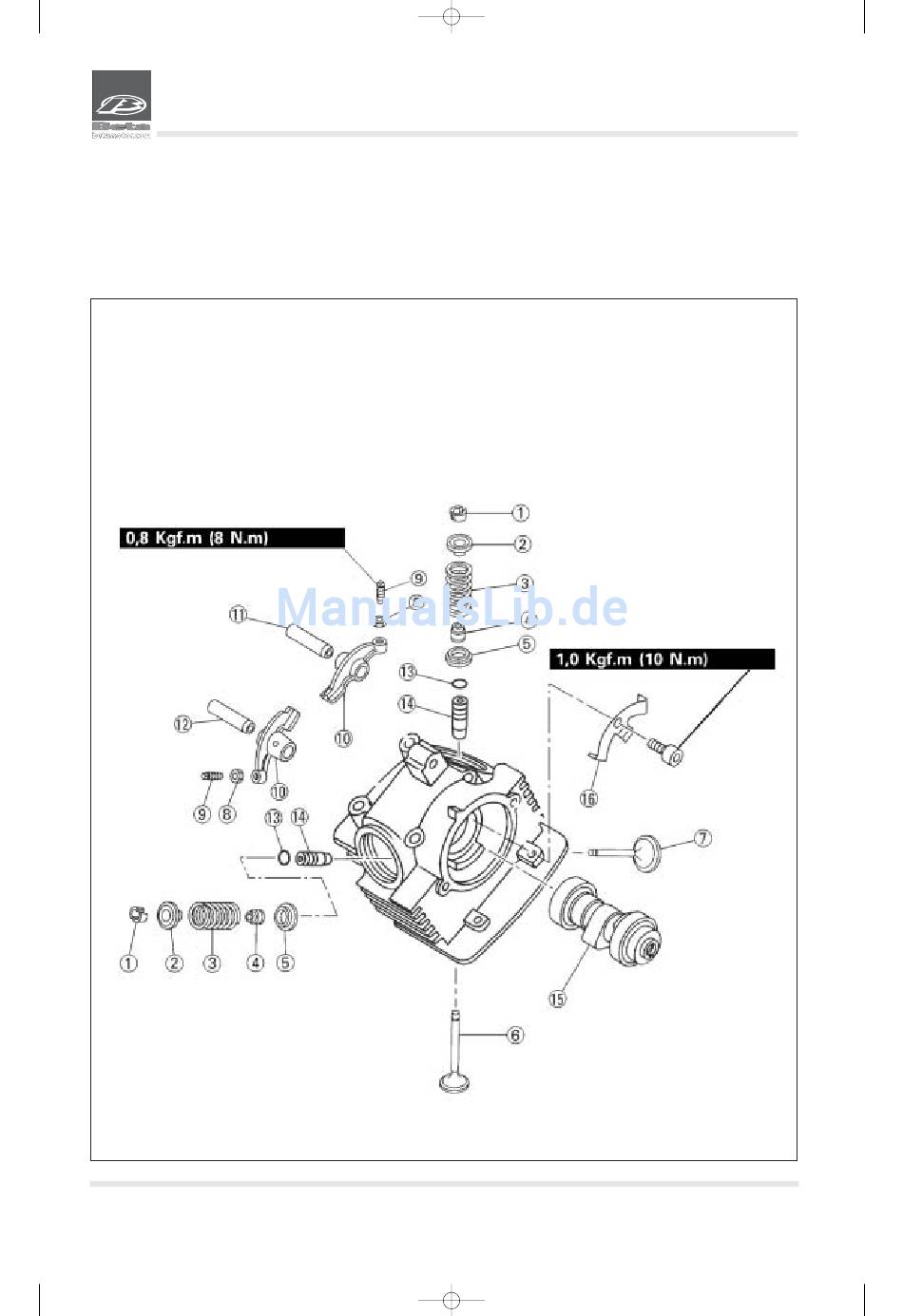

EINBAU DES MOTORS UND EINSTELLUNGEN

VENTILE, SCHWINGHEBEL UND NOCKENWELLE

1. Halbkegel der Ventile
2. Federteller
3. Feder
4. Dichtungsring
5. Federteller
6. Ventil (Einlass)
7. Ventil (Auslass)
8. Kontermutter
Pag. 76
Pagina 76
9. Stellvorrichtung
10. Schwinghebel
11. Schwinghebelwelle (Einlass)
12. Schwinghebelwelle (Auslass)
13. Seegerring
14. Ventilführung
15. Nockenwelle
16. Befestigungsblech
