KUPPLUNG

ANMERKUNG:
Die Kupplung kann bei am Rahmen eingebauten Motor ausge-
baut werden. Damit die Kupplung ausgebaut werden kann,
müssen folgende Teile abmontiert werden:
• Auspuff
• Trittbrett
• Bremspedal
• Kickstarterhebel

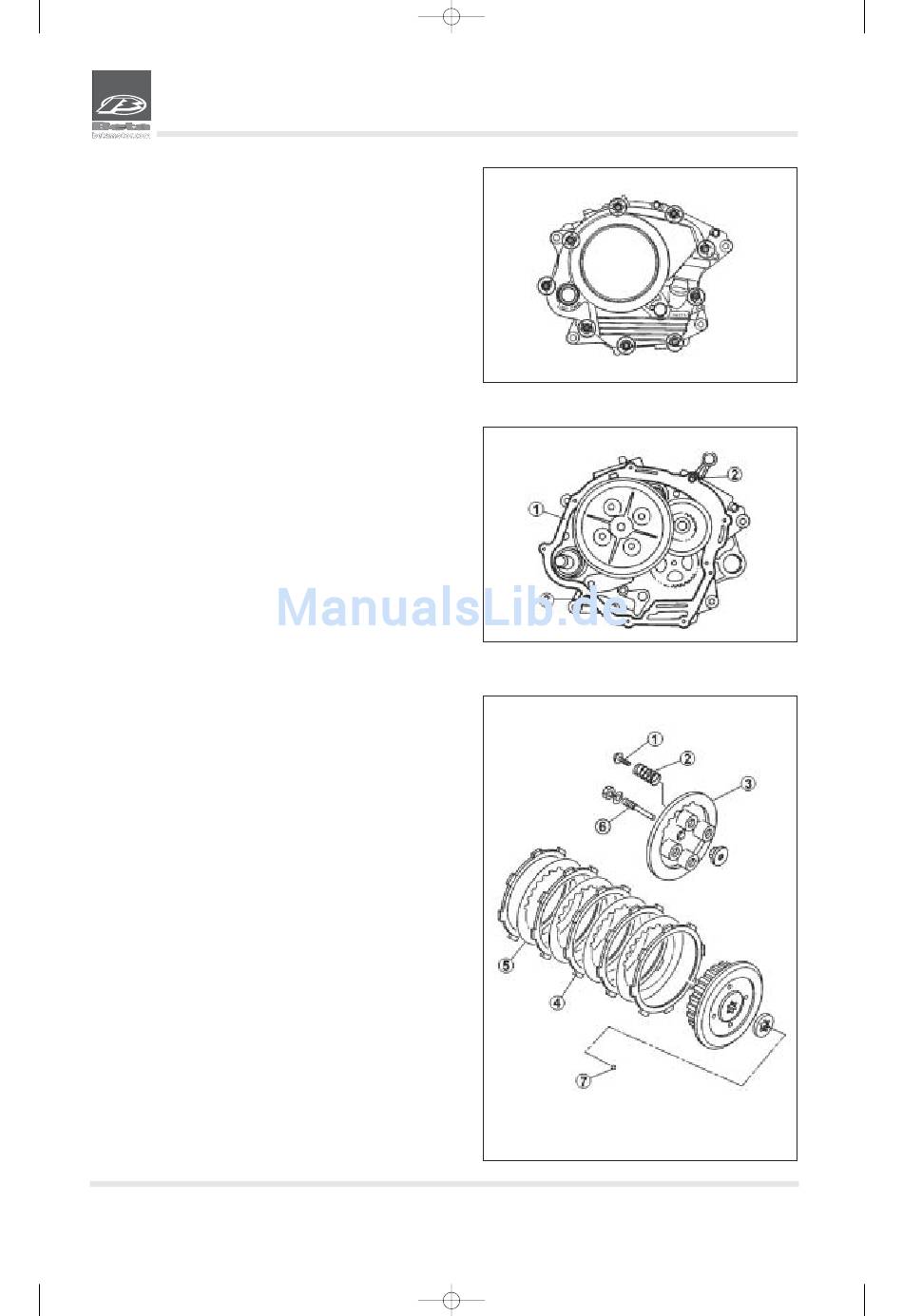

1. Ausbauen:
• Gehäusedeckel (rechts)
ANMERKUNG:
Die Schrauben kreuzweise lösen.
2. Entfernen:
• Dichtung 1
• Zentrierstifte 2
3. Entfernen:
• Schrauben der Druckplatte 1
• Kupplungsfedern 2
• Druckplatte 3
• Kupplungsscheiben 4
• Trennscheiben 5
ANMERKUNG:
Die Schrauben der Druckplatte kreuzweise lösen.
4. Ausbauen:
• Stellstange 6
• Kugel 7
