ZEICHENERKLÄRUNG BAUTEILE
1) Blinker vorne rechts (lampe 12v-10w)
2) Bremslichtschalter
3) Starterknopf
4) Raddrehzahlsensor
5) Fernlichtkontrollampe
6) Bünklichtkontrollampe
7) Display
8) Fernlichtkontrollampe
9) Nicht angeschlossen
10) Druckknopf mode
11) Schalter zum Abstellen des Motors
12) Hupendruckknopf
13) Umschalter Fernlicht/Fahrlicht
14) Blinklichtschalter
15) Linker Lenkerschalter
16) Hinterer Blinkleuchte links (lampe 12v-10W)
17) Blinkgeber
18) Regler 12V
19) Hinterer Blinkleuchte links (lampe 12v-10w)
20) Kennzeichen-Beleuchtung (lampe 12v-5w)
21) Rückleuchte (lampe 12V-5/21W)
22) Hinterer Blinkleuchte rechts (lampe 12V-10W)
23) Batterienkable +
24) Batterie 12V-4Ah
25) Pick-up
26) Sicherung 10A
27) Masse
28) Anlassrelais
29) Startermotor
30) Batterienkable -
31) Relais
32) Zündbox
33) Zündspule
34) Zundkerze
Pagina 113

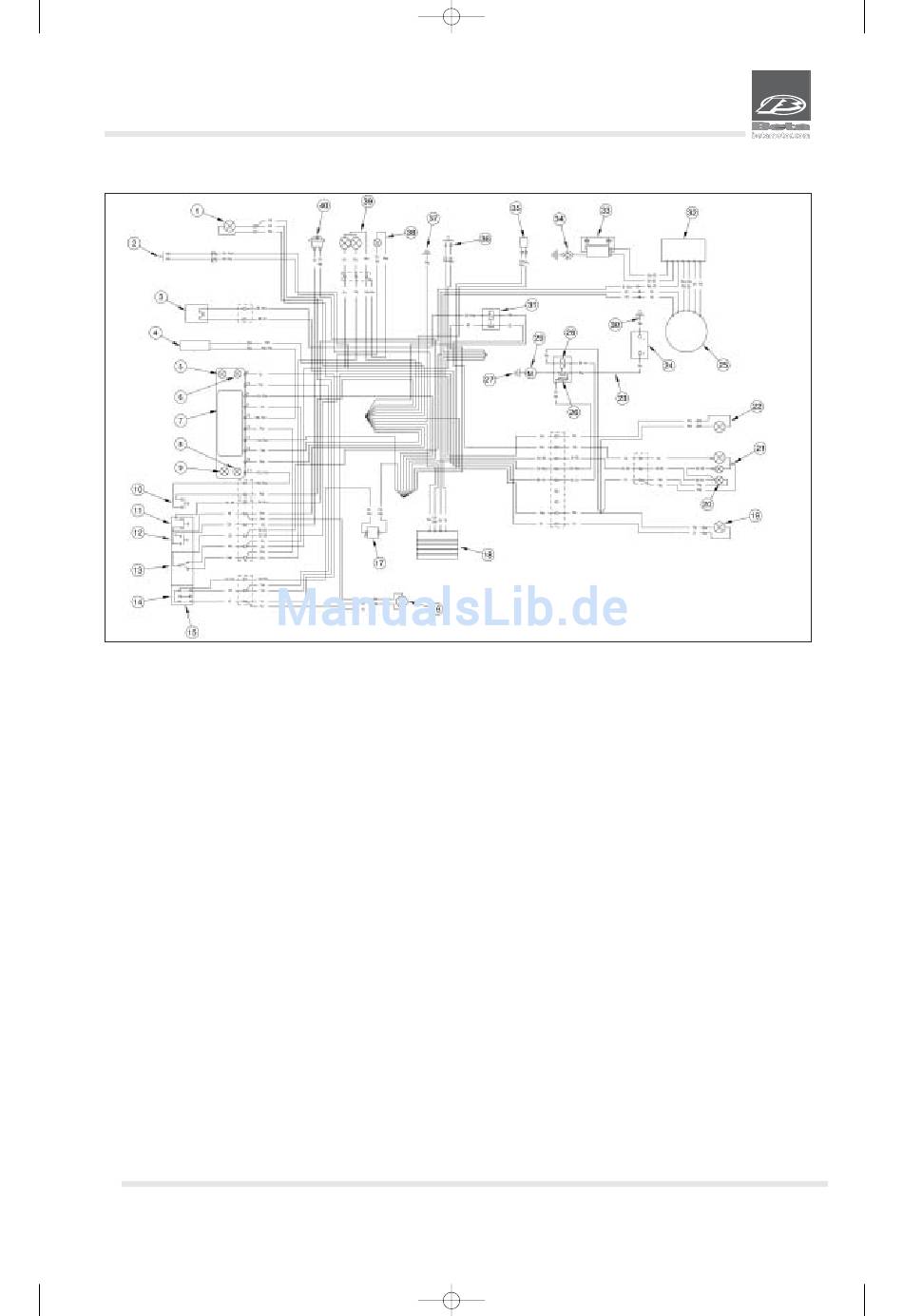

ELEKTRISCHER SCHALTPLAN RR 125 cc Euro 2
35) Kondensator
36) Bremslichtschalter
37) Masse
38) Parkleuchte 12V-3W
39) Scheinwerfer (lampe 12V-25/25W)
40) Hupe 12V
FARBERKLÄRUNG:
Bi Weiß
Ve Grün
Ma Braun
Vi Violett
Bl Blau
Ne Schwarz
Gi Gelb
Rs Rot
Ar Orange
Az Hellblau
Ro Rosa
Gr Grau
