SCHWUNGRAD

ANMERKUNG:
Das Schwungrad kann auch bei am Rahmen eingebautem Mo-
tor ausgebaut werden. In dem Fall muss der Schalthebel ab-
montiert werden.

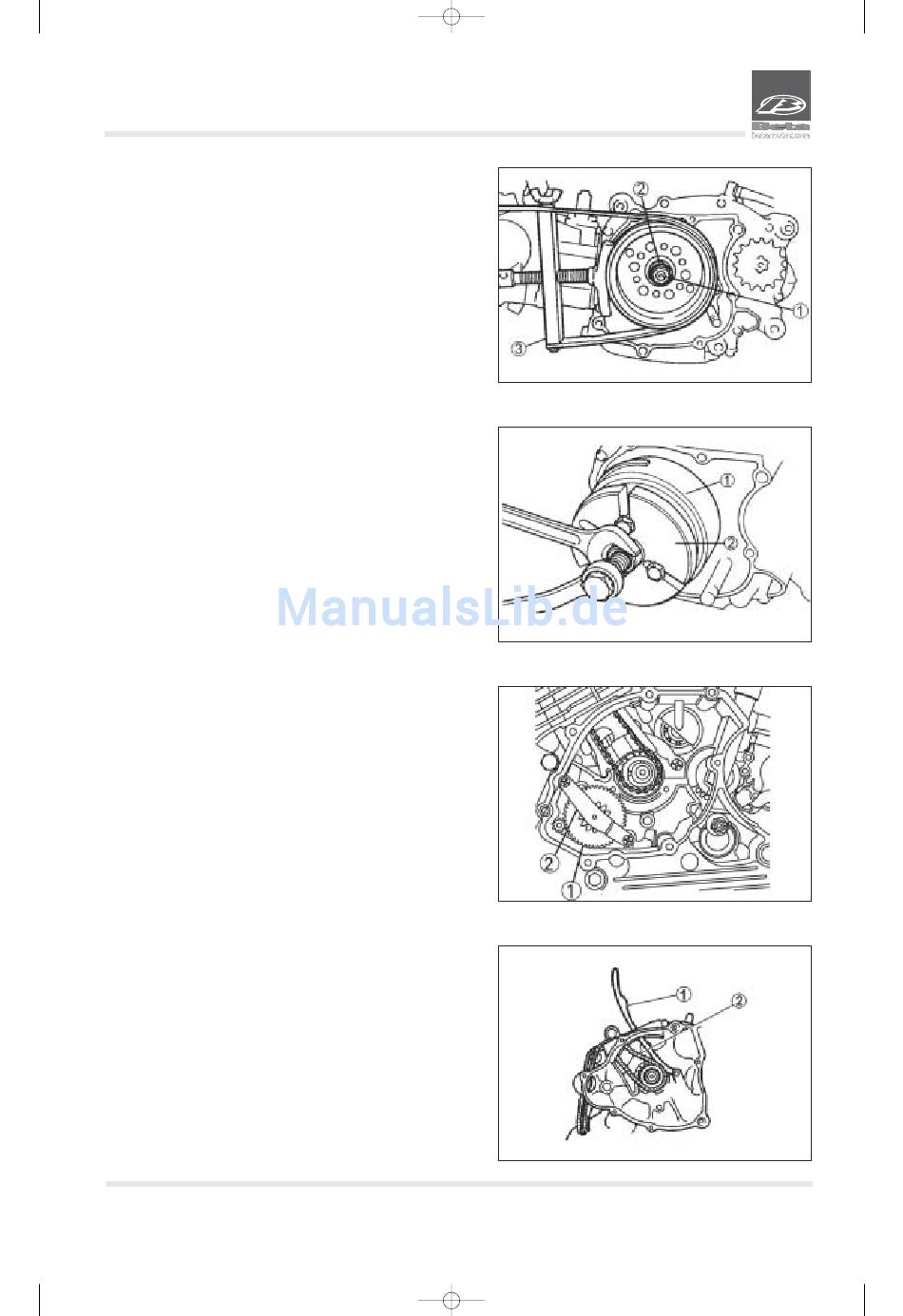

1. Ausbauen:
• Gehäusedeckel (links)
• Kabel des Leerlaufschalters
• Mutter (Schwungrad) 1
• Flache Unterlegscheibe 2
ANMERKUNG:
Die Schwungradmutter lösen. Dabei das Schwungrad mit dem
Werkzeug (Schwungrad) 3 blockieren.
2. Ausbauen:
• Schwungrad 1
• Keil
ANMERKUNG:
• Das Schwungrad mit dem angegebenen Spezialwerkzeug 2
ausbauen.
• Den Abzieher am Schwungrad zentrieren. Sicherstellen, dass
das Spiel zwischen Abzieher und Schwungrad an allen Stellen
gleich groß ist. Anschließend die Befestigungsschraube an-
bringen. Gegebenenfalls eine der Schrauben lösen, um die
Position zu berichtigen.
ACHTUNG:
Um Schäden an der Spitze der Kurbelwelle zu vermeiden, muss
diese mit dem Spezialwerkzeug geschützt werden.
3. Entfernen:
• Anlasser-Zahnrad
• Unterlegscheibe
4. Entfernen:
• Blech 2
• Anlasser-Zahnrad 1
5. Entfernen:
• Die Führungsschuhe der Ventilsteuerkette 1
• Ventilsteuerkette 2
