EINBAU DES MOTORS UND EINSTELLUNGEN

HINWEIS
Beim Einbau des Motors müssen folgende Teile ausgewechselt
werden:
• O-Ringe
• Dichtungen
• Dichtungsringe
• Kupfer-Unterlegscheiben
• Sicherungsscheiben
• Seegerringe

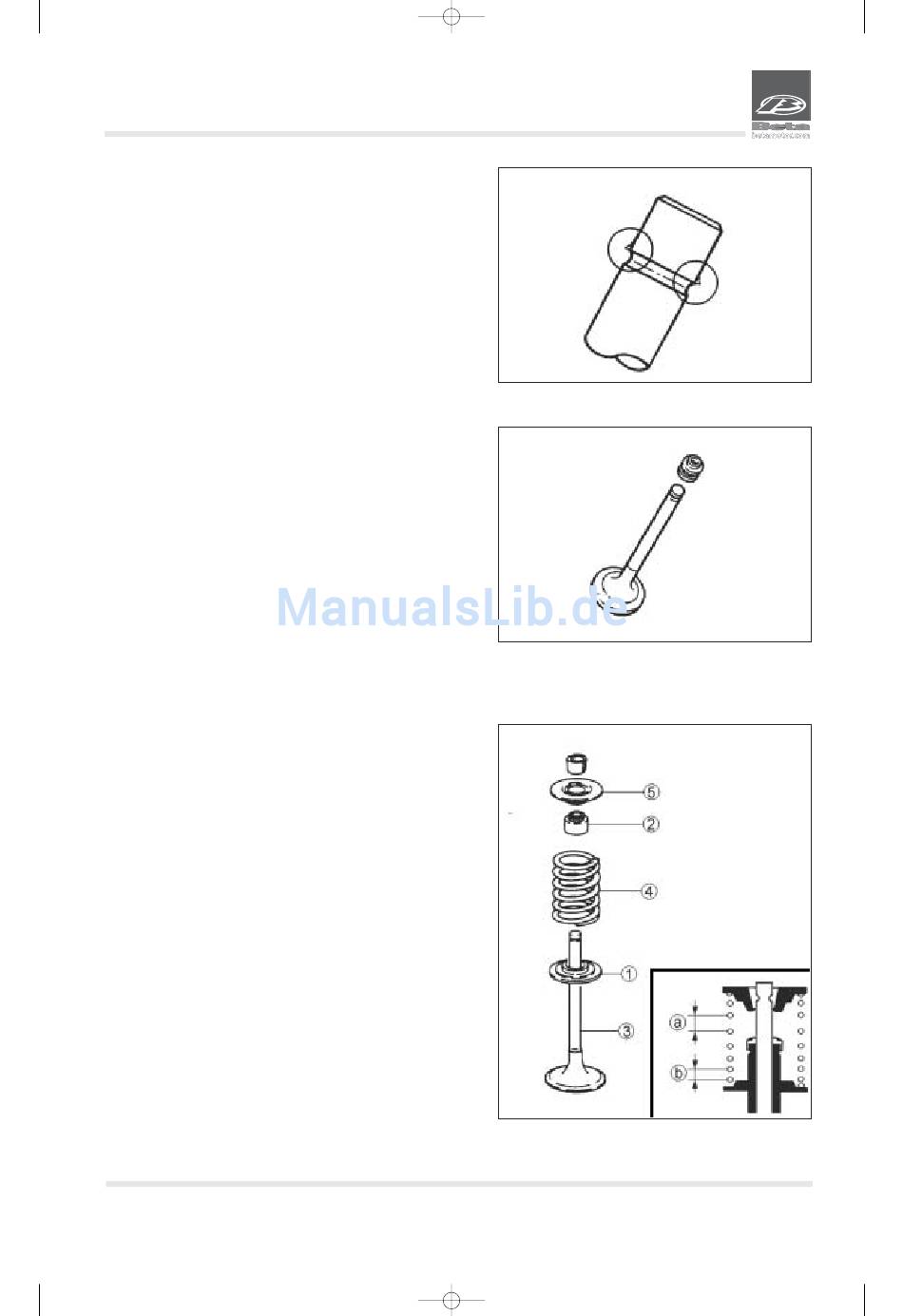

EINBAU DER VENTILE UND DER VENTILFEDERN

1. Die Ränder entfernen:
• Von der Spitze des Ventilschafts.
Für die Beseitigung der Ränder einen Schleifstein benutzen.
2. Anbringen:
• Molybdändisulfid-Öl (am Ventilschaft und am Dichtungsring)
Molybdändisulfid-Öl
3. Einbauen:
• Federteller 1
• Dichtungsring 2
• Ventil 3 (im Zylinderkopf)
• Ventilfeder 4
• Teller der Halbkegel 5
ANMERKUNG:
Die Ventilfedern so einbauen, dass die Seite mit weniger Spiral-
windungen nach oben weist.
b weniger Spiralwindungen
Einlass:
Markierung "IN"
Auslass:
Markierung "EX"
