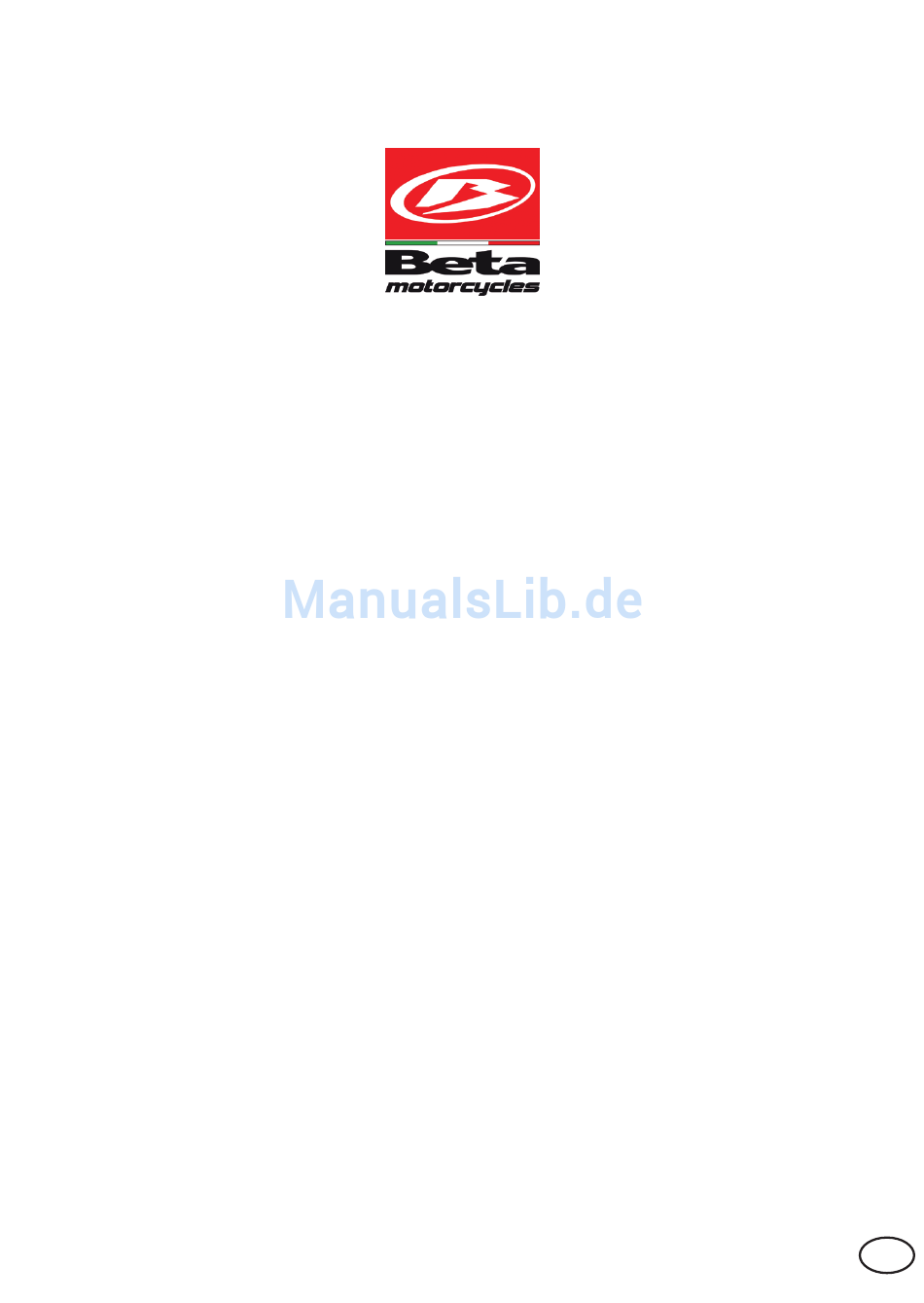

EVO 2T
Vielen Dank für Ihr Vertrauen und viel Spaß.
Mit dieser Bedienungsanleitung möchten wir Ihnen die notwen-
digen Informationen für einen richtigen Gebrauch und eine gute
Wartung Ihres Motorrads geben.
BETAMOTOR S.p.A. behält sich das Recht vor Änderungen an den Tech-
nik, Ausstattung
in dieser Anleitung dargestellten, sowie an ihren
und Bilder
Fahrzeugmodellen jederzeit und ohne Vorankündigung Änderungen und
Verbesserungen.
Cod. 007440240 000
D
1

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Beta EVO 2T

  • Seite 1 EVO 2T Vielen Dank für Ihr Vertrauen und viel Spaß. Mit dieser Bedienungsanleitung möchten wir Ihnen die notwen- digen Informationen für einen richtigen Gebrauch und eine gute Wartung Ihres Motorrads geben. BETAMOTOR S.p.A. behält sich das Recht vor Änderungen an den Tech-...
  • Seite 2 HINWEIS Wir raten lhnen nach der ersten bzw. zweiten Betriebsstunde mit Geländefahrt alle Sicherheits-Anzugsmomente zu überprüfen und dabei besonders auf folgende Bauteile zu achten: •Zahnkranz •Überprüfen, ob die Fußrasten richtig angebracht sind. •Bremshebel/ Bremssattel/ Bremsscheibe Vorderradbremse/ Hinterradbremse •Prüfen, ob die Plastikteile richtig festgezogen sind. •Motor Bolzen •Stoßdämpfern Bolzen/Schwinge •Speichen/ Radnaben...
  • Seite 3: Inhaltsverzeichnis

    INHALTSVERZEICHNIS Hinweise zum gebrauch des Fahrzeugs ............ 5 Symbologien ..................5 Sicheres fahren ..................6 KAPITEL 1 ALLGEMEINE ANGABEN ..........7 Rahmen und motornummer ..............8 Vertraut mit dem Fahrzeug ..............9 Technische angaben ................10 Elektrische Anlage ................14 Empfohlene Schmiermittel und Flüssigkeiten ..........
  • Seite 4 Kupplungssteuerung ................47 Kontrolle lenkungspiel ................49 Gabelöl ....................50 Reifen ....................54 Kette ....................55 Scheinwerfer ..................57 Rücklicht ..................... 58 Fahrzeugpflege ..................59 Längeres stillegen des fahrzeugs ............60 Wartungsprogramm ................61 Übersicht der Anzugsmomente ............... 62 KAPITEL 5 WAS IST IM NOTFALL ZU TUN........65 Fehlersuche ..................
  • Seite 5: Hinweise Zum Gebrauch Des Fahrzeugs

    HINWEISE ZUM GEBRAUCH DES FAHRZEUGS • Das Fahrzeug muß vorschriftsmäßig mit folgendem ausgestattet sein: Nummernschild, Fahrzeugschein, Fahrzeugsteuer- und Versicherungsmarke. • Veränderungen am Motor oder an anderen Organen werden vom Gesetz mit schweren Strafen geahndet, darunter die Beschlagnahme des Fahrzeugs. • Nicht auf dem Fahrzeug sitzen, wenn es auf dem Ständer abgestellt ist. •...
  • Seite 6: Sicheres Fahren

    SICHERES FAHREN • Die Straßenverkehrsordnung beachten. • Immer eine zugelassene persönliche Schutzausrüstung tragen. • Stets mit eingeschaltetem Abblendlicht fahren. • Das Schutzvisier am Helm immer sauber halten. • Enganliegende Kleidung tragen. • Niemals mit spitzen oder zerbrechlichen Gegenständen in den Taschen fahren. • Die Rückspiegel richtig einstellen.
  • Seite 7: Kapitel 1 Allgemeine Angaben

    KAPITEL 1 ALLGEMEINE ANGABEN INHALTSVERZEICHNIS Rahmen und motornummer ..............8 Rahmennummer ................. 8 Motornummer ................... 8 Vertraut mit dem Fahrzeug ..............9 Wichtigste Fahrzeugteile ..............9 Technische angaben ................10 Gewicht ..................10 Fahrzeugmaße ................10 Reifen .................... 10 Fassungsvermögen ................10 Vorderradaufhängung ..............
  • Seite 8: Rahmen Und Motornummer

    RAHMEN UND MOTORNUMMER RAHMENNUMMER Die Rahmennummer A ist auf der rechten Seite des Lenkrohrs eingepräg. MOTORNUMMER Die Motornummer B ist auf dem Gehäuse eingestanzt wie in der Abbildung. ACHTUNG: Eine Änderung an Rahmen- und Motor- nummern ist gesetzlich verboten und wird schwer bestraft.
  • Seite 9: Vertraut Mit Dem Fahrzeug

    VERTRAUT MIT DEM FAHRZEUG WICHTIGSTE FAHRZEUGTEILE 1 Benzintank 11 Motor 2 Benzintankverschluss 12 Vorderer Kotflügel 3 Schalldämpfer 13 Hinterer Kotflügel 4 Hinterer Stoßdämpfer 14 Kickstarterhebel 5 Scheinwerfer 15 Schalthebel 6 Rücklicht 16 Hinterradbremspedal 7 Seitenständer 17 Vorderradbremshebel 8 Gabel 18 Kupplungshebel 9 Fahrer-Fußraste 19 Gasgriff 10 Schutzstück...
  • Seite 10: Technische Angaben

    TECHNISCHE ANGABEN GEWICHT Version EVO 125 EVO 200 EVO 250 EVO 300 Leergewicht [kg] 67,5 68,5 68,5 68,5 Vorne [kg] 33,75 34,25 34,25 34,25 Hinten [kg] 33,75 34,25 34,25 34,25 FAHRZEUGMASSE Gesamtlänge ................1.990 mm Gesamtbreite ................850 mm Radstand ................1.305 mm Gesamthöhe vom Boden ............
  • Seite 11: Vorderradaufhängung

    VORDERRADAUFHÄNGUNG Version EVO 125 EVO 200 EVO 250 EVO 300 Radfeder- weg [mm] Rechten Linken Rechten Linken Rechten Linken Rechten Linken Gabelrohr Gabelrohr Gabelrohr Gabelrohr Gabelrohr Gabelrohr Gabelrohr Gabelrohr K Feder 7,65 7,65 7,65 7,65 [N/mm] Öltyp Shell Tellus S2 V32 SAE 6,1 Ö...
  • Seite 12: Motor

    MOTOR Version EVO 125 EVO 200 EVO 250 EVO 300 Einzylinder, 2T Einzylinder, 2T Einzylinder, 2T Einzylinder, 2T Bohrung x Hub 54 x 54 64 x 60,5 72,5 x 60,5 79 x 60,5 Hubraum [cm 123,6 194,6 249,7 296,5 Verdichtungsverhält- 14:1 11,8:1 8,9:1...
  • Seite 13: Getriebe

    GETRIEBE Version EVO 125 EVO 200 EVO 250 EVO 300 Hauptantrieb 20/71 20/71 22/69 22/69 Getriebe- übersetzung 12/34 12/34 12/34 12/34 1. Gang Getriebe- übersetzung 14/32 14/32 14/32 14/32 2. Gang Getriebe- übersetzung 15/29 15/29 15/29 15/29 3. Gang Getriebe- übersetzung 18/27 18/27...
  • Seite 14: Elektrische Anlage

    ELEKTRISCHE ANLAGE SCHALTPLAN FÜR ZUGELASSEN VERSION Farberklärung Bi = Weiß Ve = Grün Ma = Braun Vi = Violett Bl = Blau Ne = Schwarz Gi = Gelb Rs = Rot Ar = Orange Az = Hellblau Ro = Rosa Gr = Grau...
  • Seite 15: Legende Schaltplan Für Zugelassen Version

    LEGENDE SCHALTPLAN FÜR ZUGELASSEN VERSION Blinker vorne rechts, mit Lampe 12V - 10W Vorderer Scheinwerfer (2-Fadenlampe) 12V-35/35W Standlicht, Lampe 12V - 5W Fernlicht kontrollampe 12V 12W Armaturenbrett Beleuchtung, Lampe 12V 1,3W Blinkerkontrollleuchte, Lampe 12V 1,3W Blinker vorne links, mit Lampe 12V - 10W Motorstoppschalter Hupenschalter 10) Licht-Wechselschalter...
  • Seite 16: Schaltplan Für Rennen Version

    SCHALTPLAN FÜR RENNEN VERSION Farberklärung Bi = Weiß Ve = Grün Ma = Braun Vi = Violett Bl = Blau Ne = Schwarz Gi = Gelb Rs = Rot Ar = Orange Az = Hellblau Ro = Rosa Gr = Grau...
  • Seite 17: Legende Schaltplan Für Rennen Version

    LEGENDE SCHALTPLAN FÜR RENNEN VERSION Vorderer scheinwerfer (2-Fadenlampe) 12V-35/35W Hupe 12V Hupenschalter Motorstoppschalter Schalten fur Änderung Mapping-Einheit (gelb) Licht-Wechselschalter (schwarz) Rückleuchte, mit Lampe 12V - 3W Lichtmaschine Pick-up 10) Hochspannungsspule 11) Elektronische Steuereinheit 12) Regler 12V 13) Thermoschalter 14) Gebläse 15) Masse am Rahmen...
  • Seite 18: Empfohlene Schmiermittel Und Flüssigkeiten

    EMPFOHLENE SCHMIERMITTEL UND FLÜSSIGKEITEN Für einen besseren Betrieb und eine länger Haltbarkeit des Fahrzeugs empfehlen wir möglichst die in der Tabelle aufgelisteten Produkte zu verwenden: ART DES PRODUKTES TECHNISCHE ANGABEN ÖL MISCHUNG LIQUI MOLY RACING SYNTH 2T GETRIEBE UND KUPPLUNG ÖL LIQUI MOLY RACING 4T 10W-30 BREMSFLUESSIGKEIT LIQUI MOLY BRAKE FLUID DOT4...
  • Seite 19: Kapitel 2 Bedienungsvorschriften

    KAPITEL 2 BEDIENUNGSVORSCHRIFTEN INHALTSVERZEICHNIS Wichtigste Fahrzeugteile ............... 20 Kraftstoffhahn .................. 20 Starter .................... 20 Kupplungshebel ................21 Elektrische Steuerungen links ............. 21 Elektrische Steuerungen rechts ............21 Vorderbremse Hebel und Gasgriff............22 Schalthebel ..................22 Bremspedal ..................22 Anlasserpedal ................. 22 Seitenständer ..................
  • Seite 20: Wichtigste Fahrzeugteile

    WICHTIGSTE FAHRZEUGTEILE KRAFTSTOFFHAHN Der Benzinhahn hat drei Positionen: OFF: Kraftstoffversorgung geschlossen. Der Kraftstoff fließt nicht vom Tank zum Vergaser. ON: Kraftstoffversorgung freigegeben. Der Kraftstoff fließt vom Tank zum Vergaser. Der Tank leert sich bis er das Reserveniveau erreicht hat. RES: Kraftstoffversorgung in Reserve. Der Kraftstoff fließt vom Tank zum Vergaser und der Tank wird vollständig geleert.
  • Seite 21: Kupplungshebel

    KUPPLUNGSHEBEL Der Kupplungshebel 1 befindet sich links am Lenker. Mit der Einstellschraube A kann die Grundstellung geändert werden (siehe Einstellungen). ELEKTRISCHE STEUERUNGEN LINKS Der Zündschalter befindet sich auf der linken Seite des Lenkers und besteht aus: Ausstellen : er muss solange gedrückt werden, bis der Motor ausgeschaltet ist.
  • Seite 22: Vorderbremse Hebel Und Gasgriff

    VORDERBREMSE HEBEL UND GASGRIFF Die Vorderbremse Hebel 1 und der Gas- griff 2 sind rechts vom Lenker angebracht. SCHALTHEBEL Der Schalthebel befindet sich links am Motor. Die Position der Gänge ist in der Abbil- dung angegeben. BREMSPEDAL Das Bremspedal befindet sich vor der rechten Fußraste.
  • Seite 23: Seitenständer

    SEITENSTÄNDER Den Seitenständer mit dem Fuß auf den Boden drücken und das Motorrad auf dem Ständer abstellen. Darauf achten, dass der Untergrund fest und die Position stabil ist. ACHTUNG! Der Ständer ist mit einer Vorrichtung für den automatischen Verschluss aus- gestattet.
  • Seite 24: Kontrollen Vor Und Nach Dem Einsatz

    KONTROLLEN VOR UND NACH DEM EINSATZ Für sicheres Fahren und für die Langlebigkeit des Fahrzeuges hier einige Ratschläge: • Alle Flüssigkeitsstände prüfen. • Bremsen auf Funktionstüchtigkeit und Bremssohlen auf Abnutzung prüfen (Seite 44). • Den Reifendruck, den allgemeinen Reifenzustand und die Profilstärke überprüfen. (Seite 10).
  • Seite 25: Auftanken

    AUFTANKEN Mischung Super Bleifrei und Synthetiköl 1,5 % benutzen. Fassungsvermögen des Tanks siehe Seite Zum Öffnen, den Tankverschluss gegen den Uhrzeigersinn drehen. Den Tankdeckel schließen, indem man den Deckel auflegt und im Uhrzeigersinn dreht. Sehen Sie die Tabelle „Empfohlene Schmiermittel und -flüssigkeiten“ für Infor- mationen zum Typ der Ölmischung.
  • Seite 26: Starten

    STARTEN Den Hahn des Kraftstofftanks auf ON oder auf RES positionieren (siehe Seite 20). - Der Leerlauf muß eingelegt sein (Seite 22). - Den Kupplungshebel ziehen (Seite 21). Den Kupplungshebel ziehen (Seite 21). (Seite 21). ANLASSERPEDAL (Seite 22): Kräftig mit dem Fuß den Kickstarterhebel durchdrücken.
  • Seite 27: Kapitel 3 Einstellungen

    KAPITEL 3 EINSTELLUNGEN INHALTSVERZEICHNIS Legende der Symbole ................28 Bremsen ....................28 Vorderradbremse ................28 Hinterradbremse ................28 Kupplung .................... 29 Einstellung Gaszugspiel ................. 29 Accelerator ..................30 Leerlaufeinstellung ................30 Lenkereinstellung .................. 30 Einstellung der Gabel ................30 Einstellung der Ausdehnungsbremse ........... 30 Einstellung der Federvorspannung .............
  • Seite 28: Legende Der Symbole

    LEGENDE DER SYMBOLE Drehmoment Schraubensicherung mittlerer Stärke Fett BREMSEN VORDERRADBREMSE Die Vorderradbremse ist eine Scheiben- bremse mit hydraulischer Betätigung. Die Position des Hebels kann über das Stellelement 1 reguliert werden. Wenn die Position des Hebels geändert wurde, muss das Stellelement 2 angepasst werden, um das korrekte Spiel wiederher- zustellen.
  • Seite 29: Kupplung

    KUPPLUNG Die Position des Hebels kann über das Stellelement 1 reguliert werden. Wenn die Position des Hebels geändert wurde, muss das Stellelement 2 angepasst werden, um das korrekte Spiel wiederher- zustellen. Der Hubweg der Spitze darf nicht kürzer als 0,9 mm sein. 0,9 mm ACHTUNG: ein reduziertes Spiel führt zu einem frühen Verschleiß...
  • Seite 30: Accelerator

    ACCELERATOR LEERLAUFEINSTELLUNG Um den Leerlauf richtig einzustellen, muß die Leerlaufeinstellung bei warmem Motor vorgenommen werden. Gleichzeitig muß ein elektronischer Drehzahlmesser an das Zündkabel angeschlossen werden. Mit einem Schraubenzieher über die Leerlauf-Einstellschraube A die Leerlauf- drehzahl auf einen Wert von ungefähr 900÷1.000 U/Min einstellen.
  • Seite 31: Stossdämpfer

    EINSTELLUNG DER FEDERVORSPANNUNG Die Vorspannkraft der Feder wird über die Schraube 2 geregelt. Durch Drehen im Uhrzeigersinn erhöht sich die Vorspannkraft und durch Drehen gegen den Uhrzeiger- sinn wird sie verringert. Für den Kalibrierungsstandard siehe Seite STOSSDÄMPFER EINSTELLUNG DER AUSDEHNUNGSBREMSE Die Zugstufendämpfung bestimmt das Verhalten des Stoßdämpfers beim Auszug und kann über die Schraube 1 eingestellt...
  • Seite 32: Einstellung Der Aufhängung In Abhängigkeit Des Fahrergewichts

    EINSTELLUNG DER FEDERVORSPANNUNG Zum Einstellen der Federvorspannung wie folgt vorgehen. Den Konter-Gewindering 1 lockern, den Gewindering 2 in Uhrzei- gersinn drehen, um die Federvorspannung (und damit des Stoßdämpfers) zu erhöhen. Gegen den Uhrzeigersinn drehen, um die Federvorspannung zu verringern. Nach Einstellung der gewünschten Federvor- spannung den Konter-Gewindering 1 am Stell-Gewindering 2 bis zum Anschlag...
  • Seite 33: Kapitel 4 Wartung Und Kontrollen

    KAPITEL 4 WARTUNG UND KONTROLLEN INHALTSVERZEICHNIS Legende der Symbole ................34 Getriebeöl ................... 34 Ölstand überprüfen ................34 Ölwechsel ..................34 Flüssigkeitskühlung ................35 Flüssigkeitsstand überprüfen .............. 35 Wechsel: Fahrzeuge MIT wasserblauf in der abdeckung ......36 Kühlergrill ..................37 Luftfilter ....................
  • Seite 34: Legende Der Symbole

    LEGENDE DER SYMBOLE Drehmoment Schraubensicherung mittlerer Stärke Fett GETRIEBEÖL ÖLSTAND ÜBERPRÜFEN Das Fahrzeug senkrecht zum Boden halten. Bei kaltem Motor den Ölstand durch das Sichtfenster 1 kontrollieren. Der Ölstand muss immer durch das Sichtfenster erkenn- bar sein, falls das Gegenteil der Fall sein sollte, durch den Einfüllstutzen 2 auffüllen.
  • Seite 35: Flüssigkeitskühlung

    FLÜSSIGKEITSKÜHLUNG FLÜSSIGKEITSSTAND ÜBERPRÜFEN Das Fahrzeug senkrecht zum Boden halten. Die Kontrolle des Kühlflüssigkeitsstand muss bei kaltem Motor wie folgt vorgenommen werden: - Den Deckel 1 aufdrehen und prüfen, ob die Flüssigkeit im unteren Bereich der Versorgungsleitung sichtbar ist. - Wenn die Flüssigkeit im unteren Bereich der Versorgungsleitung nicht sichtbar ist, das Fahrzeug wie in der Abbildung gezeigt in Position bringen und mit der...
  • Seite 36: Wechsel: Fahrzeuge Mit Wasserblauf In Der Abdeckung

    WECHSEL: FAHRZEUGE MIT WASSERBLAUF IN DER ABDECKUNG Das Motorrad auf einem flachen Unter- grund stabil ablegen. Der Austausch der Kühlflüssigkeit muss erfolgen, wenn der Motor kalt ist. 1) Den Deckel 1 aufdrehen. 2) Einen Behälter unter die Schraube 2 halten. 3) Die Schraube 2 aufdrehen.
  • Seite 37: Luftfilter

    Kühlflüssigkeit außer Reichweite von Kindern aufbewahren. Kühlflüssigkeit nicht mit Haut, Augen und Kleidung in Berührung bringen. Bei Berührung: - mit Augen, sofort mit Wasser abspülen und einen Arzt aufsuchen; - mit Haut, sofort mit Wasser abspülen und einen Arzt aufsuchen; Kleidung wechseln mit Kühlflüssigkeit kontaminierte.
  • Seite 38: Reinigung Des Luftfilters

    - Den Filterrahmen und den Filter entfernen, indem die Schraube 2 aufgeschraubt werden. ACHTUNG: Nach jeder Arbeit prüfen, dass kei- ne Gegenstände im Filtergehäuse geblieben sind. - Beim Wiedereinbau in umgekehrter Reihenfolge vorgehen. REINIGUNG DES LUFTFILTERS - Den Filter sorgfältig mit Wasser und Seife reinigen.
  • Seite 39: Zündkerze

    Ueberprusefen sie die dichtungen des luftfilterkastens laut abbildung auf dichtheit. Bei beschaedigung sollten diese erneuert warden. Zum Wechseln wenden Sie sich an einen autorisierten Kundendienst von Betamotor. ACHTUNG: Den Motor nie ohne Luftfi lter an- lassen. Ein Eindringen von Staub und Schmutz können Schäden oder einen übermäßigen Verschleiß...
  • Seite 40: Vergaser

    VERGASER ENTLEEREN DER VERGASERWANNE Falls die Entleerung der Vergaserwanne notwendig sein sollte, ist wie beschrieben vorzugehen. Diese Arbeiten bei kaltem Motor ausführen. Den Treibstoffhahn auf die Position “OFF” stellen (siehe Seite 20) Ein Tuch unter dem Vergaser halten, um den austretenden Kraftstoff aufzufangen. Die Schraube 1 aufdrehen und den Kraft- stoff ablassen, bis die Wanne komplett entleert ist.
  • Seite 41: Schwimmerstand Überprüfen

    Kraftstoff nicht mit Haut, Augen und Kleidung in Berührung bringen. Kraftstoffdämp- fe nicht einatmen. Bei Augenkontakt sofort mit Wasser abspülen und einen Arzt aufsuchen. Bei Hautkontakt, sofort abwaschen mit Wasser und Seife betroffenen Gebieten. Wurde verschluckt, sofort einen Arzt aufsuchen. Kleidung wechseln mit Kraftstoff kontaminierte.
  • Seite 42: Vorderradbremse

    VORDERRADBREMSE KONTROLLE BREMSFLÜSSIGKETSSTAND VORDERRADBREMSE Den Bremsflüssigkeitsstand über das Schauglas A kontrollieren. Der Mindest- Bremsflüssigkeitsstand darf nie unterhalb der Markierung am Schauglas liegen. NACHFÜLLEN VON BREMSFLÜSSIGKEIT VORDERREADBREMSE Zum Auffüllen des Bremsflüssigkeitsstands die beiden Schrauben 1 abschrauben, den Deckel 2 anheben und die Brems- flüssigkeit bis 5 mm unterhalb des oberen Behälterrands einfüllen.
  • Seite 43: Entlueften Der Vorderradbremse

    ENTLUEFTEN DER VORDERRADBREMSE Zum Entlüften der Vorderradbremse wie folgt vorgehen: •Die Gummikappe 1 vom Entlüftungsventil 2 abnehmen •Den Deckel vom Bremsflüssigkeitsbehälter abnehmen. •Einen transparenten Schlauch auf das Entlüftungsventil 2 aufsetzen, das andere Schlauchende in einen Behälter leiten. •Den Bremshebel 2-3 mal betätigen und im gedrückten Zustand halten.
  • Seite 44: Hinterradbremse

    BREMSBELÄGE VORDERRADBREMSE 2 mm Zur Überprüfung des Abnutzungszustands der Vorderradbremse reicht eine Sichtkon- trolle des Bremssattels von unten. Von dort sind die Ränder der Bremsbeläge zu sehen, die eine Bremsbelagstärke von mindestens 2 mm aufweisen müssen. Ist die Bremsbe- lagstärke dünner, müssen die Bremsbeläge sofort gewechselt werden.
  • Seite 45: Entlüften Der Hinterradbremse

    ACHTUNG: Die Bremsflüssigkeit ist stark ätzend. Unbedingt darauf achten, dass keine Bremsflüssigkeit auf lackierte Fahrzeugteile tropft. Bei der Durchführung dieser Arbeiten müssen Handschuhe getragen wer- den. Bremsflüssigkeit außer Reichweite von Kindern aufbewahren. ACHTUNG: Bremsflüssigkeit nicht mit Haut, Augen und Kleidung in Berührung bringen.
  • Seite 46: Bremsbeläge Hinterradbremse

    ANMERKUNG: Während des Vorgangs ständig den Stand im Bremsflüssigkeitsbehälter kontrollieren und die beim Entlüften austretende Bremsflüssigkeit ersetzen. •Den transparenten Schlauch abnehmen. •Die Gummikappe wieder aufsetzen. Den Verschluss des Öltanks schließen. Die auf Seite 18 in der Tabelle “Empfohlene Schmiermittel und Flüssigkeiten” ange- gebene Flüssigkeit verwenden.
  • Seite 47: Kupplungssteuerung

    KUPPLUNGSSTEUERUNG KONTROLLE ÖLSTAND Für die Ölstandkontrolle der Kupplungs- pumpe muss der Deckel 1 entfernt werden. Die beiden Schrauben 2 abschrauben und den Deckel 1 zusammen mit dem Gummibalg abnehmen. Mit Kupplungspumpe in waagerechter Position muss sich der Ölstand 5 mm un- terhalb des oberen Rands befinden.
  • Seite 48: Entluftung Der Kupplungssteuerung

    ENTLUFTUNG DER KUPPLUNGSSTEUERUNG •Die Gummikappe 1 vom Entlüftungsventil 2 abnehmen. •Den Deckel vom Bremsflüssigkeitsbehälter abnehmen. •Einen transparenten Schlauch auf das Entlüftungsventil 2 aufsetzen, das andere Schlauchende in einen Behälter leiten. •Den Bremshebel 2-3 mal betätigen und im gedrückten Zustand halten. •Die Entlüftungsschraube öffnen und die Bremsflüssigkeit.
  • Seite 49: Kontrolle Lenkungspiel

    KONTROLLE LENKUNGSPIEL Regelmäßig durch Durchfedern der Gabel (siehe Abbildung) das Spiel am Lenkrohr prüfen. Wird ein Spiel festgestellt, für die Einstellung wie folgt vorgehen: Die Schrauben 1 losen. 10Nm Die Schraube 2 losen. Das Spiel über die Mutter 3 wiederher- stellen.
  • Seite 50: Gabelöl

    GABELÖL Die Beschreibung zum Wechseln des Gabelöl hat rein informativen Charakter. Wir empfehlen Ihnen sich zum Austausch des Gabelöl an den BETAMOTOR-Kun- dendienst zu wenden AUSBAU DER GABELBEINE Zum Wechseln wie folgt vorgehen: Das Fahrzeug auf einem Arbeitsständer platzieren. Das Vorderrad entfernen. Kotflügel vorne, bremszange und scheiben- schutz entfernen.
  • Seite 51: Das Öl Am Linken Fuß Auswechseln

    Danach das Öl aus Schaft und Ölbehälter heraus laufen lassen und völlig entleeren. Die Kassette wieder in den Gabelbeinen einsetzen und die Feststellschrauben an- ziehen. Danach das Öl durch Befüllen der Kassette ersetzen. Die auf Seite 11 angegebene Flüssig- keitsmenge einfüllen. Die auf Seite 18 in der Tabelle “Emp- fohlene Schmiermittel und Flüssigkeiten”...
  • Seite 52: Ausbau Der Gabelbeine Und Teile

    AUSBAU DER GABELBEINE UND TEILE Die Gabelbeine am Fahrzeug anbringen und die Schrauben 1 gemäß des angege- benen Drehmoments anziehen. ACHTUNG: Die Schrauben müssen mit 10Nm einem Drehmomentschlüssel unter Beach- tung des angegebenen Werts angezogen werden. Das Anziehen muss so lange wie- derholt werden, bis Drehmomentstabilität erreicht ist.
  • Seite 53: Hebelei Der Hinterradaufhängung

    HEBELEI DER HINTERRADAUFHÄNGUNG 45Nm Um ein Funktionieren und eine längere Lebensdauer der Hebelei der Hinterradauf- hängung zu garantieren, sollte nach jedem Geländeeinsatz kontrolliert werde, dass die Schrauben richtig angezogen sind. Sicherstellen, dass die Schraubteile fest mit dem vorgeschriebenen Drehmoment angezogen sind. 30Nm 45Nm Zum Überprüfung der Stoßdämpfer obere...
  • Seite 54: Reifen

    REIFEN Ausschließlich die von BETAMOTOR ge- nehmigten Reifen am Fahrzeug einbauen. Andere Reifen könnten das Fahrverhalten des Motorrads negativ beeinflussen. • Um Unfälle zu vermeiden, müssen beschädigte Reifen sofort gewechselt werden. • Abgenutzte (glatte) Reifen beeinflus- sen das Fahrverhalten des Motorrads negativ.
  • Seite 55: Kette

    KETTE Damit die Antriebskette länger hält, sollte regelmäßig die Kettenspannung kontrolliert werden. Die Ketten im sauber von abgelagertem Schmutz halten und schmieren. Darauf achten, dass keine Schmiermittel auf den Hinterreifen oder die Bremsscheibe gelangt. Andernfalls geht die Bodenhaf- tung des Reifens verloren, die Bremsleis- tung der Hinterradbremse lässt erheblich nach und es besteht die Gefahr, dass die Kontrolle über da Fahrzeug verloren geht.
  • Seite 56 Stellelement 3 in dieselbe Position wie Stellelement 2 drehen. Sicherstellen, dass der Abstand zwischen Kette und Gabel den Vorgaben entspricht. Wenn der Abstand zwischen Kette und Gabel nicht den Vorgaben entspricht, fahren Sie mit der Einstellung fort Den Stift entsprechend dem angegebenen Drehmoment anziehen.
  • Seite 57: Scheinwerfer

    SCHEINWERFER Das Schutzglas immer sauber halten (Seite 59). WECHSELN DER RÜCKLICHTLAMPE Die Scheinwerferabdeckung ausbauen, indem die beiden in der Abbildung an- gezeigten Feststellschrauben 1 entfernt werden. Die in der Abbildung angezeigten Schrau- ben 2 entfernen. 0,5Nm Nehmen Sie die Lampengruppe aus der Lampenfassung.
  • Seite 58: Rücklicht

    RÜCKLICHT Das Schutzglas immer sauber halten (vedi Seite 59). Die in der Abbildung angezeigten Schrau- 0,5Nm be entfernen. Die Lampenhalterung aus ihrem Sitz neh- men. Die Lampe entfernen. Beim Wiedereinbau in umgekehrter Rei- henfolge wie beim Ausbau vorgehen.
  • Seite 59: Fahrzeugpflege

    FAHRZEUGPFLEGE ALLGEMEINE MASSNAHMEN ACHTUNG: niemals das Fahrzeug mit einem Hochdruckgerät mit starkem Wasserstrahl reinigen. Ein zu starker Druck kann elektrische Teile, Gerätestek- ker, Kabel, Lager usw. erreichen und diese beschädigen oder zerstören. ACHTUNG: Wenn das Fahrzeug viel in Küstennähe (salzig) oder auf Straßen, auf denen im Winter Salz gestreut wird, eingesetzt wird, muß...
  • Seite 60: Längeres Stillegen Des Fahrzeugs

    Um Störungen an den Elektoteilen vorzubeugen, die elektrischen Kontakte und Schalter mit extra dafür geeignetem Spray behandeln. ACHTUNG: mögliche Oxidationen der elektrischen Kontakte können starke Betriebsstörungen verursachen. LÄNGERES STILLEGEN DES FAHRZEUGS Soll der Motorroller längere Zeit stillgelegt werden, z. B. während des Winters, müssen zur richtigen Aufbewahrung einige einfache Vorkehrungen getroffen werden: •...
  • Seite 61: Wartungsprogramm

    WARTUNGSPROGRAMM Motor Zündkerze Kupplung Lamellenpaket Zylinder Kolbendichtringen Kolben Wasserpumpenrad Ausgleichscheibe Wasserpumpenrad Zahnrad Wasserpumpenrad Wasserpumpenwelle Dichtring Wasserpumpenwelle Kühlflüssigkeit Getriebeöl Pleuel Kurbelwellenlager Getriebe Fahrzeug Stoßdämpfer Hebelei der Hinterradaufhängung Gabelöl Lenklager und lenkungspiel Radlagern Speichen Luftfilter Gasbetätigung Bremsanlage Bremsöl Kupplungöl Antriebskette Reifenzustand und Reifendruck Elektrische anlage Zeichenerklärung Kontrolle (Reinigung, Einstellung, Schmierung, gegebenenfalls Wechseln)
  • Seite 62: Übersicht Der Anzugsmomente

    ÜBERSICHT DER ANZUGSMOMENTE Nachfolgend wird die Übersicht der Drehmomente aller Teilen gezeigt, die eingestellt oder gewartet werden müssen: Vordergestell Anzugsdrehmoment Schraubensicherung [Nm] Radbolzen Gabelfuß-radbolzen Bremszange - gabel Gabelbrücke - Gabelbein Gabelkopf - Gabelbein Lenkerkopfrohr am Gabelkopf Oben Brücke Lenker Hintengestell Anzugsdrehmoment Schraubensicherung [Nm]...
  • Seite 63 Beleuchtung Anzugsdrehmoment Schraubensicherung [Nm] Lampenmaske Lampenhalter Scheinwerfer Streuglas für Rücklicht Schraubensicherung mittelfest ACHTUNG: Die Schrauben müssen mit einem Drehmomentschlüssel unter Beachtung des angegebenen Werts angezogen werden. Das Anziehen muss so lange wiederholt werden, bis Drehmomentstabilität erreicht ist.
  • Seite 65 KAPITEL 5 WAS IST IM NOTFALL ZU TUN INHALTSVERZEICHNIS Fehlersuche ..................66 Alphabetisches inhaltsverzeichnis ............67...
  • Seite 66 FEHLERSUCHE STÖRUNG URSACHE ABHILFE Der Motor dreht sich, Kraftstoffhahn auf Position (OFF) Kraftstoffhahn aus ON oder RES startet jedoch nicht stellen stellen Vergaserstrahl verschmutzt Wenden Sie sich an eine autorisierte Werkstatt von BETAMOTOR Zündkerze verschmutzt Die Zündkerze reinigen oder austau- schen.
  • Seite 67 ALPHABETISCHES INHALTSVERZEICHNIS Abschalten des Motors ................. 26 Accelerator ..................30 Auftanken ................... 25 Bremsen ....................28 Einfahren .................... 24 Einstellung der aufHängung in abhängigkeit des fahrergewichts ....32 Einstellung der Gabel ................30 Einstellung Gaszugspiel ................. 29 Elektrische Anlage ................14 Empfohlene Schmiermittel und Flüssigkeiten ..........
  • Seite 68 Scheinwerfer ..................57 Sicheres fahren ..................6 Starten ....................26 Stossdämpfer ..................31 Symbologien ..................5 Technische angaben ................10 Übersicht der Anzugsmomente ............... 62 Vergaser ..................... 40 Vertraut mit dem Fahrzeug ..............9 Vorderradbremse ................. 42 Wartungsprogramm ................61 Wichtigste Fahrzeugteile ...............
