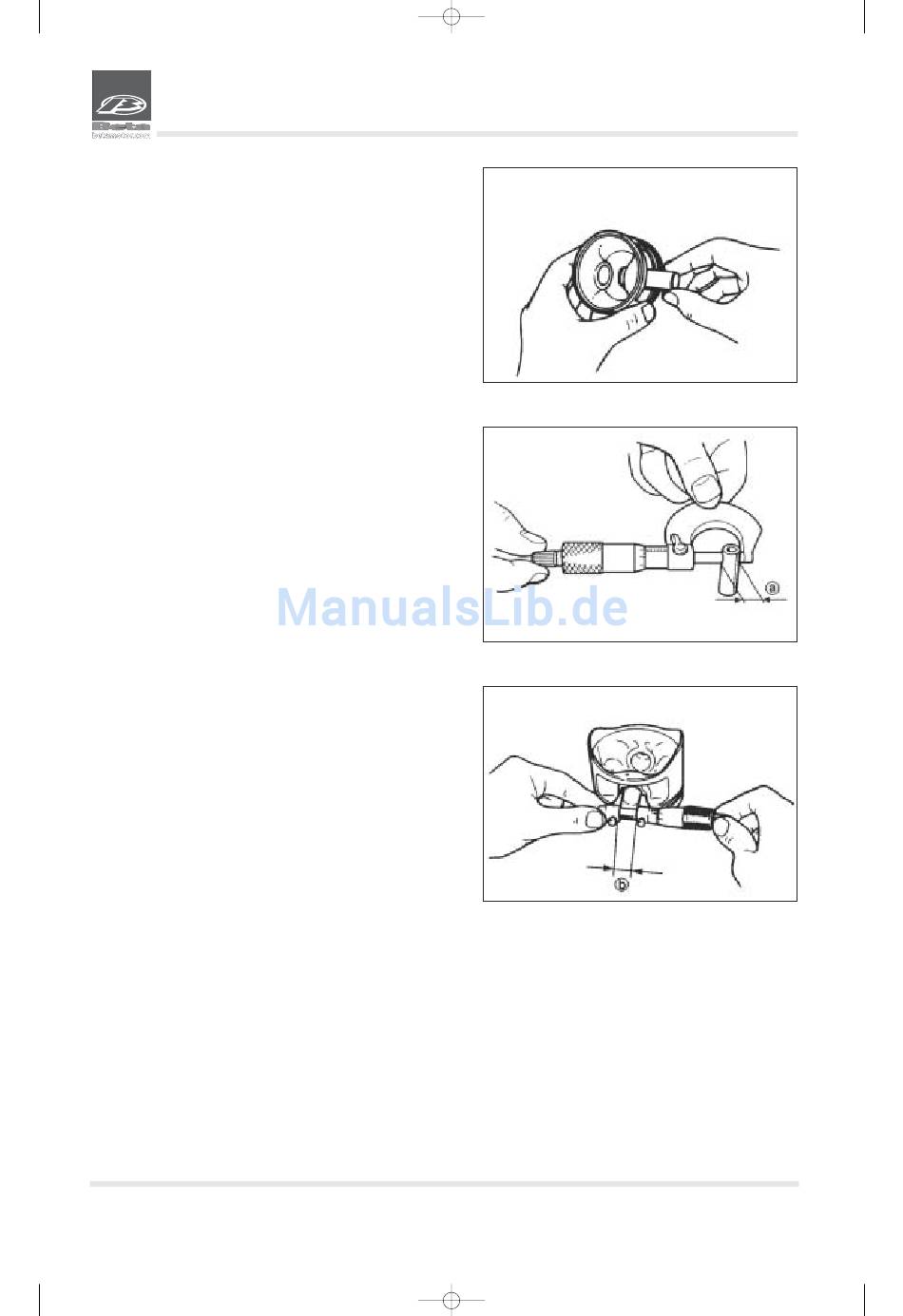

KONTROLLE DES KOLBENBOLZENS

1. Prüfen:
• Kolbenbolzen
Blaue Verfärbung/ Kratzer => Auswechseln und sofort danach
das Schmiersystem überprüfen.
2. Messen:
• Spiel Kolben-Kolbenbolzen
Arbeitsschritte beim Messen:
• Den Außendurchmesser des Kolbenbolzens a messen.
Größer als zulässiger Grenzwert => Den Kolbenbolzen aus-
wechseln.
Außendurchmesser (Kolbenbolzen):
14,991 – 15.000 mm
< Grenzwert 14,975 mm >
• Den Durchmesser des Sitzes des Kolbenbolzens b messen.
• Das Spiel Kolben-Kolbenbolzen mit der folgenden Formel be-
rechnen:
Spiel Kolben-Kolbenbolzen:
Innendurchmesser (Kolbenbolzen-Sitz) b
Außendurchmesser (Kolbenbolzen) a
• Ist das Spiel größer als der angegebene Grenzwert, den Kol-
ben auswechseln.
Spiel (Kolben-Kolbenbolzen):
0,009 ~ 0,013 mm
