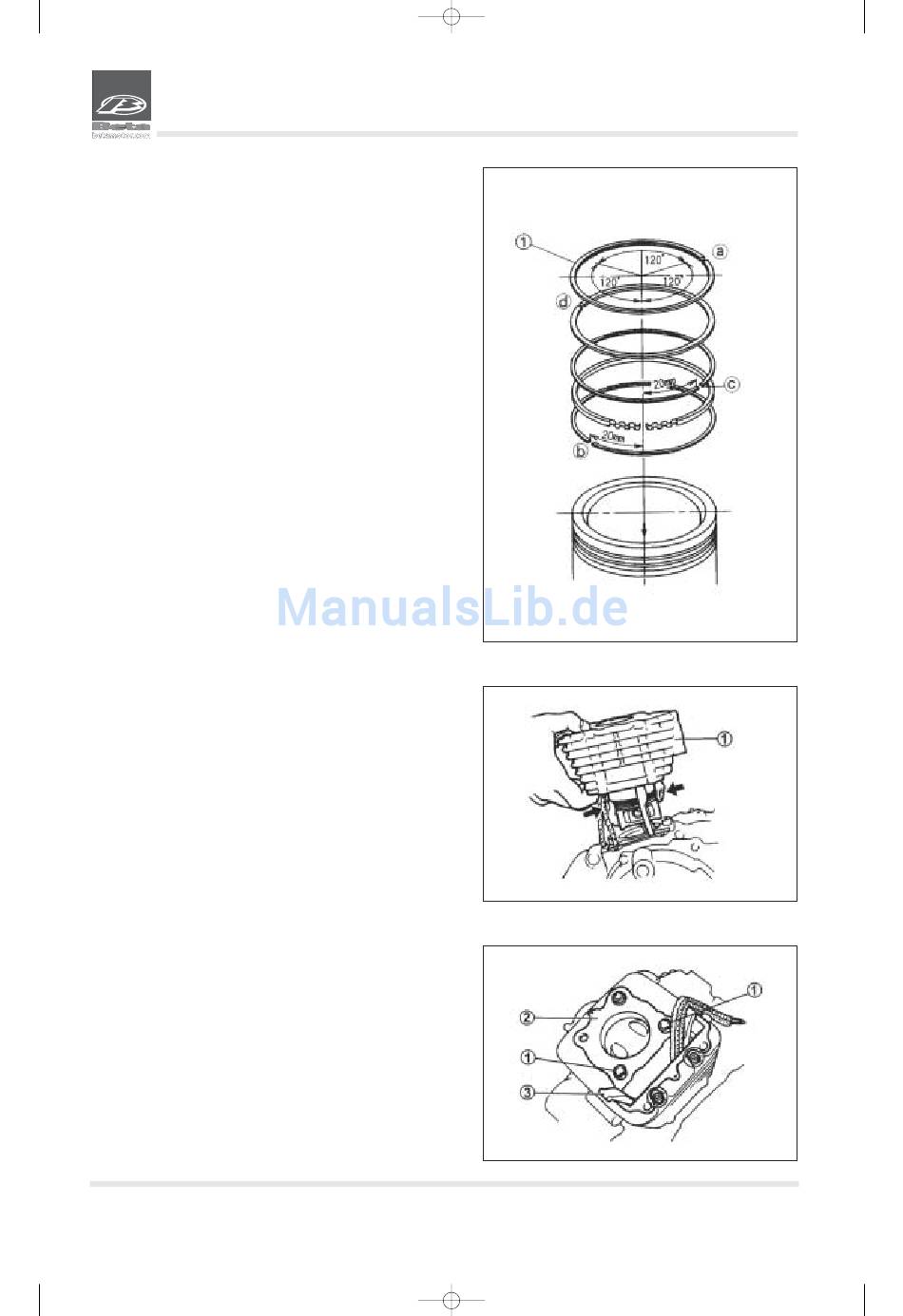

4. Einbauen:
• Ring 1
ANMERKUNG:
Die Kolbenringstöße wie in der Abbildung gezeigt einbauen.
a Oberer Ring
b Ölabstreifer (unterer)
c Ölabstreifer (oberer)
d Zusatzring
5. Schmieren:
• Die Außenwand des Kolbens.
• Kolbenringe
• Die Innenwand des Zylinders
6. Einbauen:
• O-Ring
• Zylinder 1
ANMERKUNG:
• Den Zylinder mit einer Hand einbauen und gleichzeitig mit der
anderen Hand die Kolbenringe zusammendrücken.
• Den Führungsschuh der Ventilsteuerkette (Seite Auslass)
durch die Öffnung für die Ventilsteuerkette einsetzen.

EINBAU ZYLINDERKOPF

1. Einbauen:
• Führungsstifte 1
• Zylinderkopfdichtung 2
• Führung der Ventilsteuerkette (Auslass) 3
