ZYLINDER UND KOLBEN

1. Prüfen:
• Die Wände von Zylinder und Kolben.
Senkrechte Rillen => Den Zylinder und den Kolben schleifen.
2. Messen:
• Spiel zwischen Zylinder und Kolben
Arbeitsschritte für die Messung:
1. Arbeitsschritt:

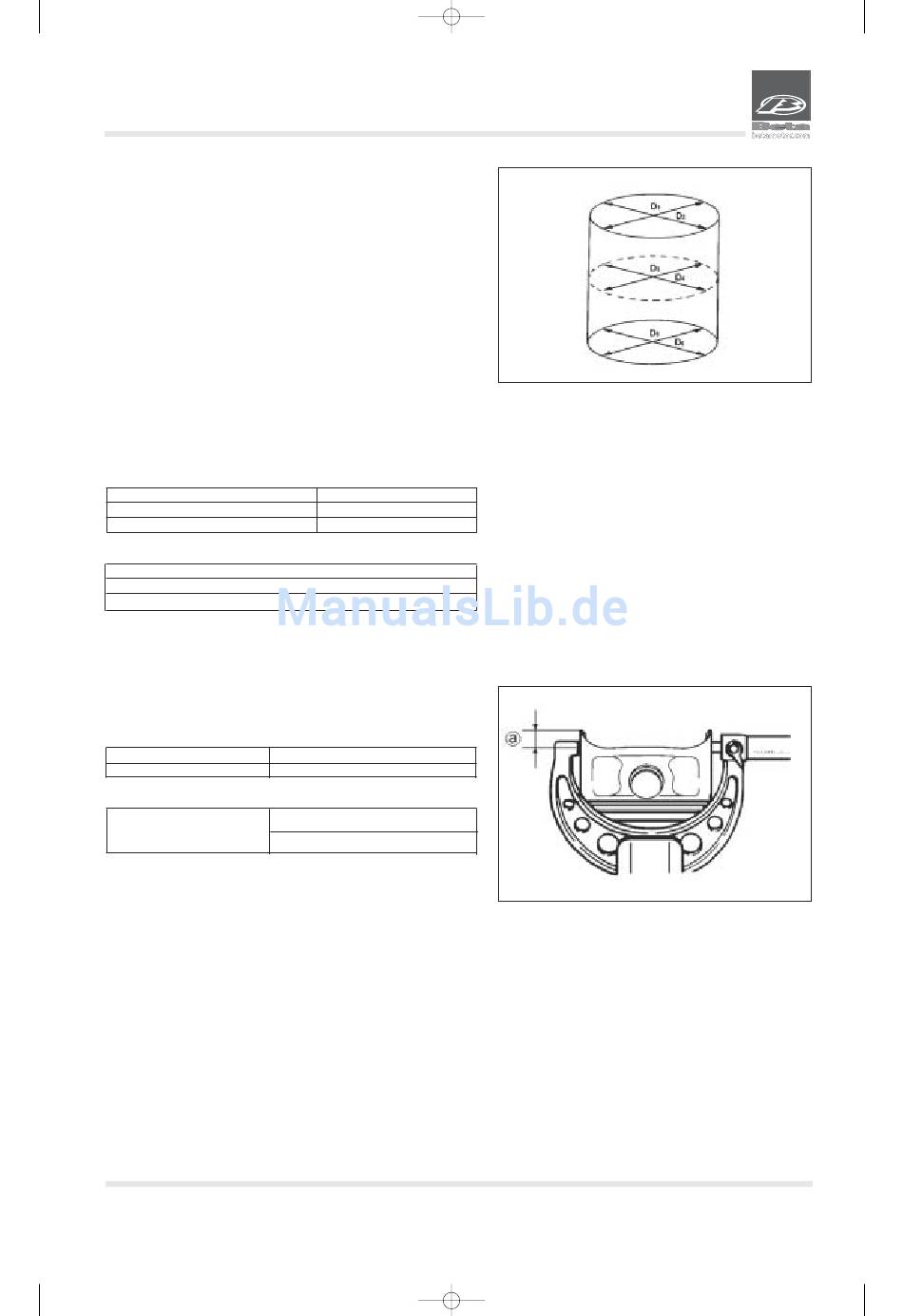

• Den Zylinderdurchmesser "C" messen.
ANMERKUNG:
Beim Messen des Zylinderdurchmessers "C" kreuzweise und
rechtwinklig zur Kurbelwelle messen, anschließend die Mess-
werte berechnen.
Zylinderdurchmesser "C"
Grenzwert Konizität "T"
Unrundheit "R"
"C" = D max
"T" = (D1, oder D2 max) – (D5 oder D6 max)
"R" = (D1, D3 oder D5 max)–(D2 D4 oder D6 min)
• Sind die Messwerte größer als der zulässige Grenzwert, den
Zylinder schleifen oder auswechseln und die Einheit Kolben –
Kolbenringe auswechseln.
2. Arbeitsschritt:
• Den Kolbenmantel "P" mit einem Mikrometer messen.
Im Abstand von 4,5 mm vom Rand des Kolbenmantels
Standard
Übermaße
• Sind die Messwerte größer als der zulässige Grenzwert, die
Einheit Kolben – Kolbenringe auswechseln.
3. Arbeitsschritt:
• Das Spiel zwischen Zylinder und Kolben nach folgender For-
mel berechnen:
Spiel Zylinder-Kolben =
Zylinderdurchmesser "C" - Durchmesser Kolbenmantel "P"
Spiel (Zylinder-Kolben):
0,020 – 0,028 mm
< Grenzwert >: 0,15 mm
• Sind die Messwerte größer als der zulässige Grenzwert, den
Zylinder und die Einheit Kolben – Kolbenringe schleifen oder
auswechseln.
Pagina 65
54,000 – 54,018mm
0,05 mm
0,01 mm
Kolbendurchmesser P
53,977 – 53,996 mm
I°
II°
