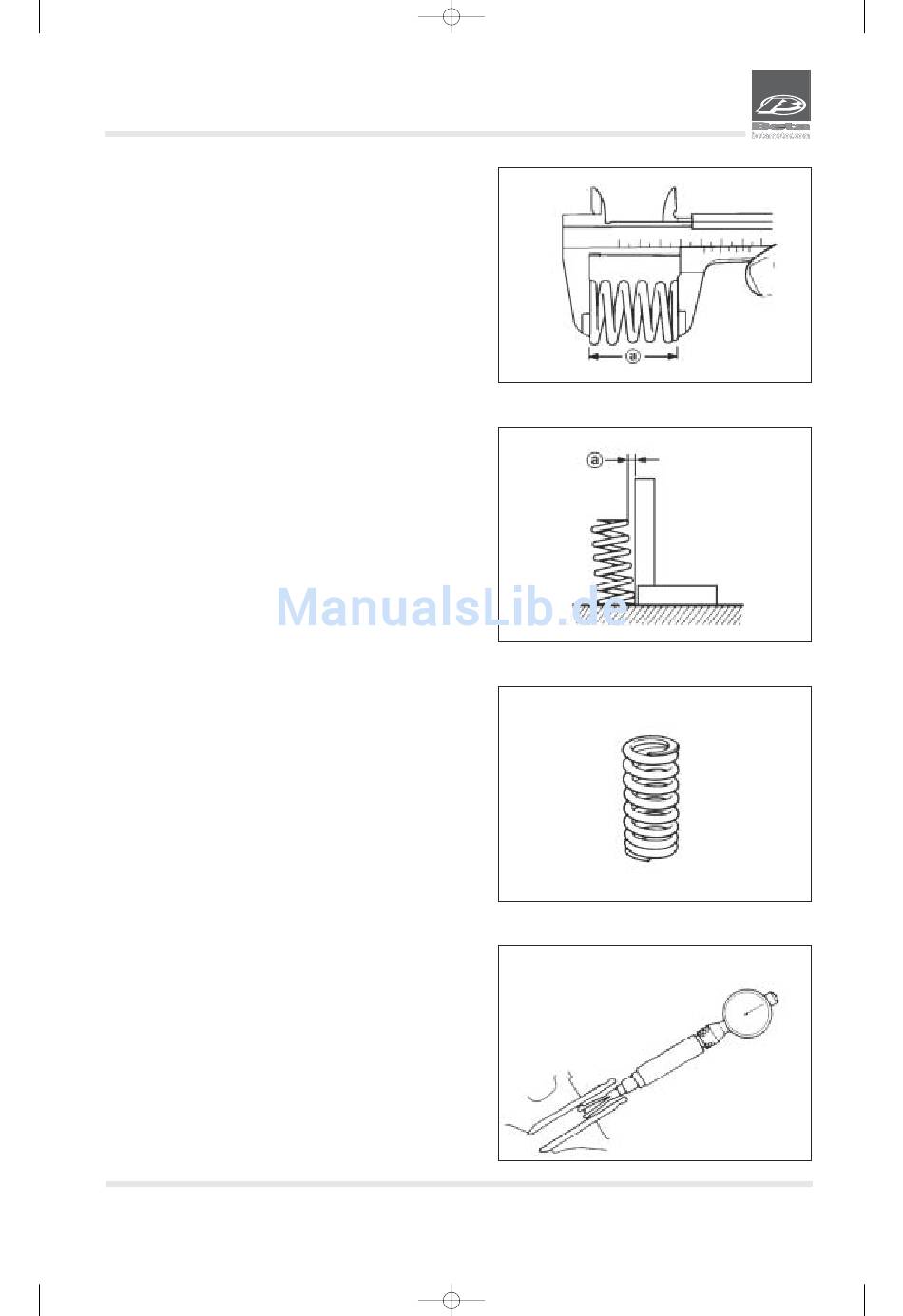

VENTILE UND VENTILFEDERN

1. Messen:
• Freie Federlänge.
Größer als zulässiger Grenzwert => Auswechseln
Freie Federlänge:
39,62 mm < Grenzwert: 38,0 mm>
2. Messen:
• Neigungswinkel der Feder a
Größer als zulässiger Grenzwert => Auswechseln.
Zulässiger Grenzwert Federneigung: 1,7 mm
3. Messen:
• Feder-Auflagefläche
Verschleiß/ Anomalie/ Kratzer => Auswechseln.
4. Messen:
• Innendurchmesser der Ventilführung
Größer als zulässiger Grenzwert => Auswechseln.
Innendurchmesser der Ventilführung:
Einlass:
5,000 ~ 5,012 mm
< Grenzwert 5,042 mm >
Auslass:
5,000 ~ 5,012 mm
< Grenzwert 5,042 mm >
