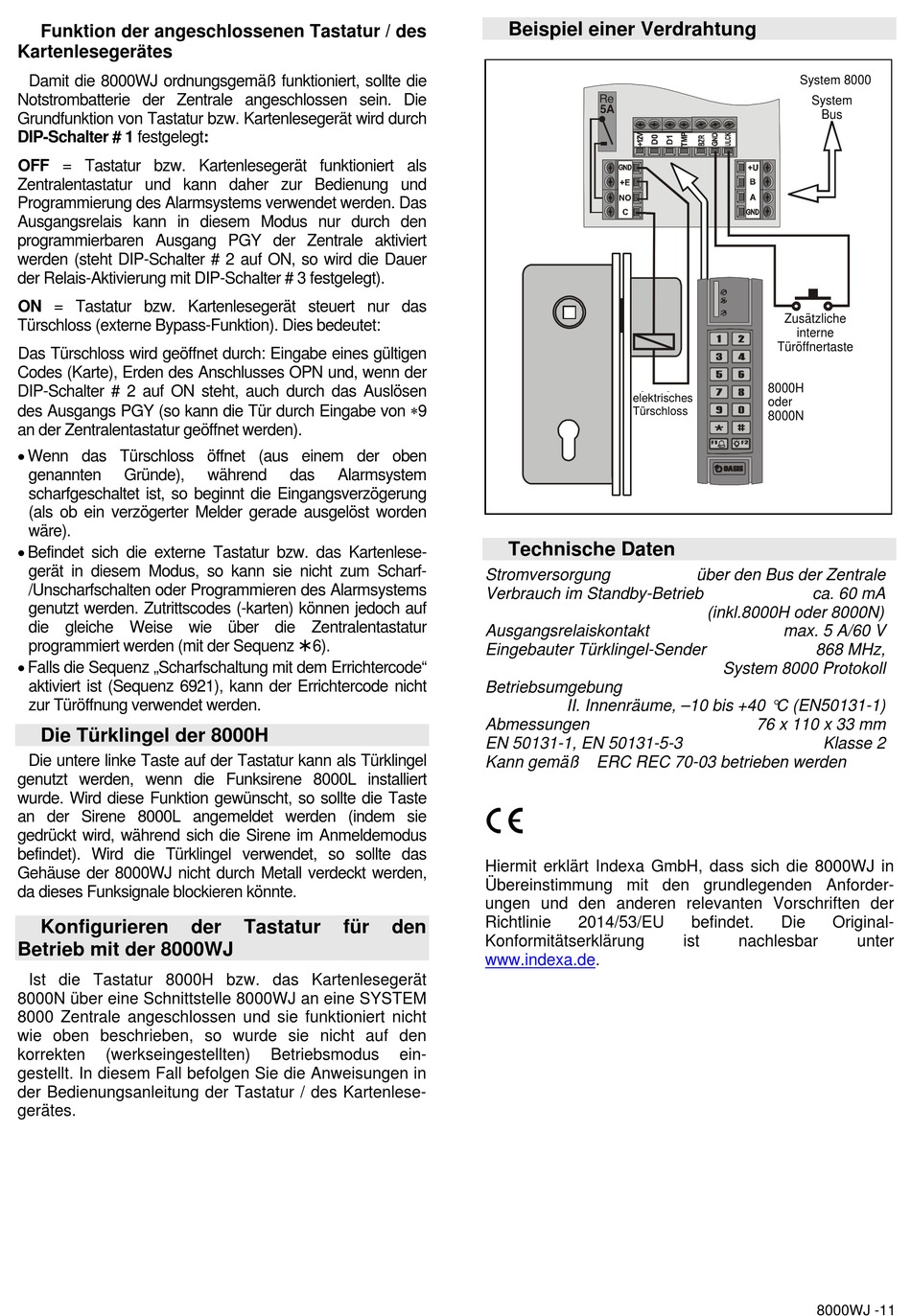

Funktion der angeschlossenen Tastatur / des
Kartenlesegerätes
Damit die 8000WJ ordnungsgemäß funktioniert, sollte die
Notstrombatterie der Zentrale angeschlossen sein. Die
Grundfunktion von Tastatur bzw. Kartenlesegerät wird durch
DIP-Schalter # 1 festgelegt:
OFF = Tastatur bzw. Kartenlesegerät funktioniert als
Zentralentastatur und kann daher zur Bedienung und
Programmierung des Alarmsystems verwendet werden. Das
Ausgangsrelais kann in diesem Modus nur durch den
programmierbaren Ausgang PGY der Zentrale aktiviert
werden (steht DIP-Schalter # 2 auf ON, so wird die Dauer
der Relais-Aktivierung mit DIP-Schalter # 3 festgelegt).
ON = Tastatur bzw. Kartenlesegerät steuert nur das
Türschloss (externe Bypass-Funktion). Dies bedeutet:
Das Türschloss wird geöffnet durch: Eingabe eines gültigen
Codes (Karte), Erden des Anschlusses OPN und, wenn der
DIP-Schalter # 2 auf ON steht, auch durch das Auslösen
des Ausgangs PGY (so kann die Tür durch Eingabe von 9
an der Zentralentastatur geöffnet werden).
Wenn das Türschloss öffnet (aus einem der oben
genannten Gründe),
scharfgeschaltet ist, so beginnt die Eingangsverzögerung
(als ob ein verzögerter Melder gerade ausgelöst worden
wäre).
Befindet sich die externe Tastatur bzw. das Kartenlese-
gerät in diesem Modus, so kann sie nicht zum Scharf-
/Unscharfschalten oder Programmieren des Alarmsystems
genutzt werden. Zutrittscodes (-karten) können jedoch auf
die gleiche Weise wie über die Zentralentastatur
programmiert werden (mit der Sequenz 6).
Falls die Sequenz „Scharfschaltung mit dem Errichtercode"
aktiviert ist (Sequenz 6921), kann der Errichtercode nicht
zur Türöffnung verwendet werden.
Die Türklingel der 8000H
Die untere linke Taste auf der Tastatur kann als Türklingel
genutzt werden, wenn die Funksirene 8000L installiert
wurde. Wird diese Funktion gewünscht, so sollte die Taste
an der Sirene 8000L angemeldet werden (indem sie
gedrückt wird, während sich die Sirene im Anmeldemodus
befindet). Wird die Türklingel verwendet, so sollte das
Gehäuse der 8000WJ nicht durch Metall verdeckt werden,
da dieses Funksignale blockieren könnte.
Konfigurieren
Betrieb mit der 8000WJ
Ist die Tastatur 8000H bzw. das Kartenlesegerät
8000N über eine Schnittstelle 8000WJ an eine SYSTEM
8000 Zentrale angeschlossen und sie funktioniert nicht
wie oben beschrieben, so wurde sie nicht auf den
korrekten (werkseingestellten)
gestellt. In diesem Fall befolgen Sie die Anweisungen in
der Bedienungsanleitung der Tastatur / des Kartenlese-
gerätes.
während das Alarmsystem
der Tastatur für
Betriebsmodus

Beispiel einer Verdrahtung

Technische Daten
Stromversorgung
Verbrauch im Standby-Betrieb
Ausgangsrelaiskontakt
Eingebauter Türklingel-Sender
Betriebsumgebung
Abmessungen
EN 50131-1, EN 50131-5-3
Kann gemäß
Hiermit erklärt Indexa GmbH, dass sich die 8000WJ in
Übereinstimmung mit den grundlegenden Anforder-
ungen und den anderen relevanten Vorschriften der
Richtlinie
den
Konformitätserklärung
www.indexa.de.
ein-
Re
5A
electric
elektrisches
door lock
Türschloss
Z8-12V
über den Bus der Zentrale
(inkl.8000H oder 8000N)
System 8000 Protokoll
II. Innenräume, –10 bis +40 °C (EN50131-1)
ERC REC 70-03 betrieben werden
2014/53/EU befindet.
ist
OASiS
System 8000
system
System
bus
Bus
Exit button
Zusätzliche
at building exit
interne
Türöffnertaste
8000H
JA-80H
oder
keypad
8000N
or
JA-80N
reader
ca. 60 mA
max. 5 A/60 V
868 MHz,
76 x 110 x 33 mm
Klasse 2
Die Original-
nachlesbar unter
8000WJ -11
