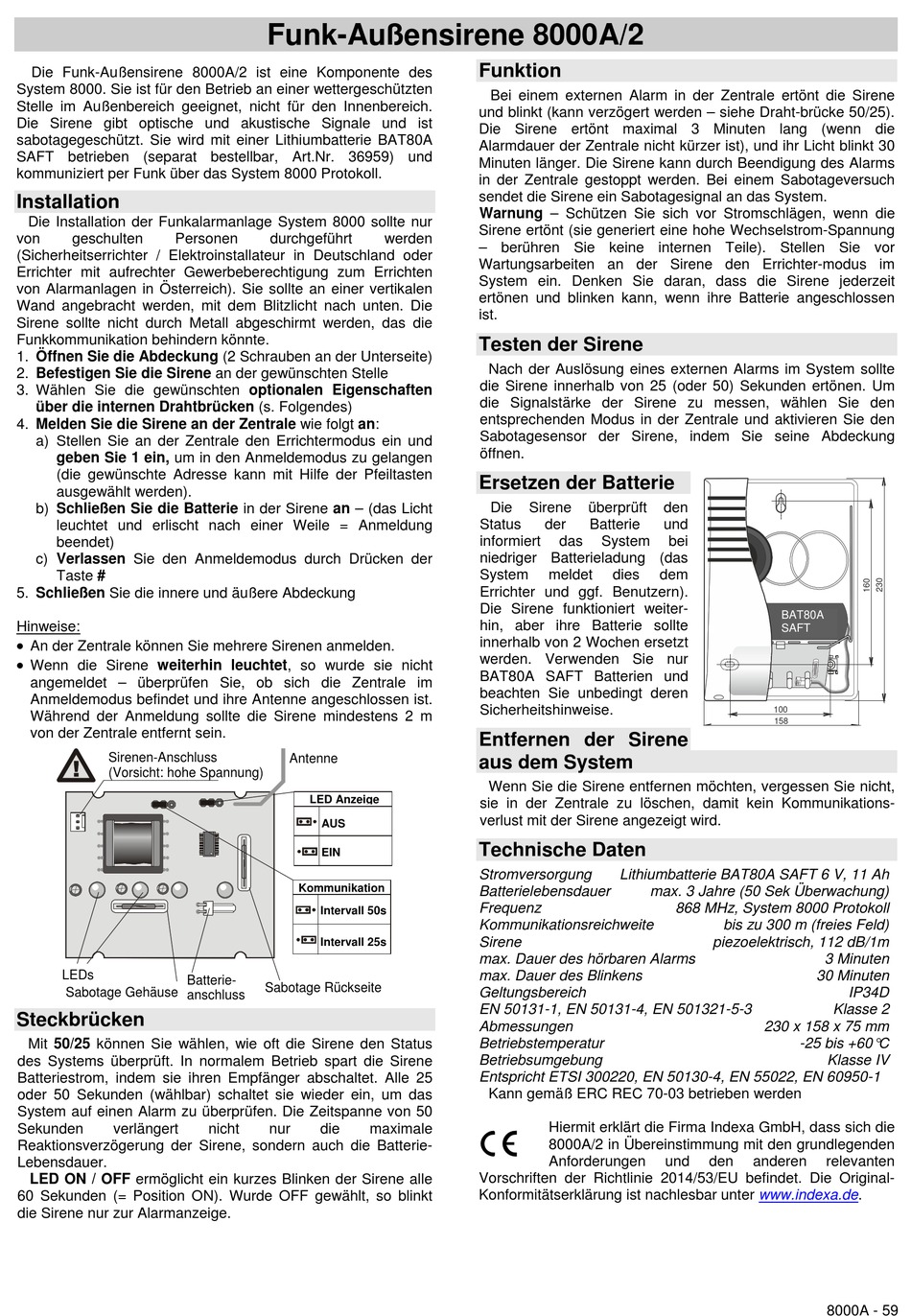

8000A; Funk-Außensirene - indexa SYSTEM 8000 Komponentenhandbuch

Die Funk-Außensirene 8000A/2 ist eine Komponente des
System 8000. Sie ist für den Betrieb an einer wettergeschützten
Stelle im Außenbereich geeignet, nicht für den Innenbereich.
Die Sirene gibt optische und akustische Signale und ist
sabotagegeschützt. Sie wird mit einer Lithiumbatterie BAT80A
SAFT betrieben (separat bestellbar, Art.Nr. 36959) und
kommuniziert per Funk über das System 8000 Protokoll.
Installation
Die Installation der Funkalarmanlage System 8000 sollte nur
von geschulten Personen
(Sicherheitserrichter / Elektroinstallateur in Deutschland oder
Errichter mit aufrechter Gewerbeberechtigung zum Errichten
von Alarmanlagen in Österreich). Sie sollte an einer vertikalen
Wand angebracht werden, mit dem Blitzlicht nach unten. Die
Sirene sollte nicht durch Metall abgeschirmt werden, das die
Funkkommunikation behindern könnte.
1. Öffnen Sie die Abdeckung (2 Schrauben an der Unterseite)
2. Befestigen Sie die Sirene an der gewünschten Stelle
3. Wählen Sie die gewünschten optionalen Eigenschaften
über die internen Drahtbrücken (s. Folgendes)
4. Melden Sie die Sirene an der Zentrale wie folgt an:
a) Stellen Sie an der Zentrale den Errichtermodus ein und
geben Sie 1 ein, um in den Anmeldemodus zu gelangen
(die gewünschte Adresse kann mit Hilfe der Pfeiltasten
ausgewählt werden).
b) Schließen Sie die Batterie in der Sirene an – (das Licht
leuchtet und erlischt nach einer Weile = Anmeldung
beendet)
c) Verlassen Sie den Anmeldemodus durch Drücken der
Taste #
5. Schließen Sie die innere und äußere Abdeckung
Hinweise:

An der Zentrale können Sie mehrere Sirenen anmelden.

Wenn die Sirene weiterhin leuchtet, so wurde sie nicht
angemeldet – überprüfen Sie, ob sich die Zentrale im
Anmeldemodus befindet und ihre Antenne angeschlossen ist.
Während der Anmeldung sollte die Sirene mindestens 2 m
von der Zentrale entfernt sein.
Sirenen-Anschluss
Siren connector
(Vorsicht: hohe Spannung)
(beware of high voltages)
LEDs
LEDs
Batterie-
Sabotage Gehäuse
anschluss
Siren removal sensor
Top cover sensor
Steckbrücken
Mit 50/25 können Sie wählen, wie oft die Sirene den Status
des Systems überprüft. In normalem Betrieb spart die Sirene
Batteriestrom, indem sie ihren Empfänger abschaltet. Alle 25
oder 50 Sekunden (wählbar) schaltet sie wieder ein, um das
System auf einen Alarm zu überprüfen. Die Zeitspanne von 50
Sekunden verlängert
Reaktionsverzögerung der Sirene, sondern auch die Batterie-
Lebensdauer.
LED ON / OFF ermöglicht ein kurzes Blinken der Sirene alle
60 Sekunden (= Position ON). Wurde OFF gewählt, so blinkt
die Sirene nur zur Alarmanzeige.
Funk-Außensirene 8000A/2
durchgeführt
antenna
Antenne
LED indication LED Anzeige
disabled
AUS
EIN enabled
communication
Kommunikation
Intervall 50s
interval 50s
interval 25s
Intervall 25s
Battery connector
Sabotage Rückseite
nicht nur die
Funktion
Bei einem externen Alarm in der Zentrale ertönt die Sirene
und blinkt (kann verzögert werden – siehe Draht-brücke 50/25).
Die Sirene ertönt maximal 3 Minuten lang (wenn die
Alarmdauer der Zentrale nicht kürzer ist), und ihr Licht blinkt 30
Minuten länger. Die Sirene kann durch Beendigung des Alarms
in der Zentrale gestoppt werden. Bei einem Sabotageversuch
sendet die Sirene ein Sabotagesignal an das System.
Warnung – Schützen Sie sich vor Stromschlägen, wenn die
Sirene ertönt (sie generiert eine hohe Wechselstrom-Spannung
werden
– berühren Sie keine internen Teile). Stellen Sie vor
Wartungsarbeiten an der Sirene den Errichter-modus im
System ein. Denken Sie daran, dass die Sirene jederzeit
ertönen und blinken kann, wenn ihre Batterie angeschlossen
ist.
Testen der Sirene
Nach der Auslösung eines externen Alarms im System sollte
die Sirene innerhalb von 25 (oder 50) Sekunden ertönen. Um
die Signalstärke der Sirene zu messen, wählen Sie den
entsprechenden Modus in der Zentrale und aktivieren Sie den
Sabotagesensor der Sirene, indem Sie seine Abdeckung
öffnen.
Ersetzen der Batterie
Die Sirene
Status
informiert
niedriger Batterieladung (das
System
Errichter und ggf. Benutzern).
Die Sirene funktioniert weiter-
hin, aber ihre Batterie sollte
innerhalb von 2 Wochen ersetzt
werden. Verwenden Sie nur
BAT80A SAFT Batterien und
beachten Sie unbedingt deren
Sicherheitshinweise.
Entfernen der Sirene
aus dem System
Wenn Sie die Sirene entfernen möchten, vergessen Sie nicht,
sie in der Zentrale zu löschen, damit kein Kommunikations-
verlust mit der Sirene angezeigt wird.
Technische Daten
Stromversorgung
Batterielebensdauer
Frequenz
Kommunikationsreichweite
Sirene
max. Dauer des hörbaren Alarms
max. Dauer des Blinkens
Geltungsbereich
EN 50131-1, EN 50131-4, EN 501321-5-3
Abmessungen
Betriebstemperatur
Betriebsumgebung
Entspricht ETSI 300220, EN 50130-4, EN 55022, EN 60950-1
Kann gemäß ERC REC 70-03 betrieben werden
maximale
Vorschriften der Richtlinie 2014/53/EU befindet. Die Original-
Konformitätserklärung ist nachlesbar unter www.indexa.de.
überprüft den
der Batterie und
das System bei
meldet dies dem
Lithiumbatterie BAT80A SAFT 6 V, 11 Ah
max. 3 Jahre (50 Sek Überwachung)
868 MHz, System 8000 Protokoll
piezoelektrisch, 112 dB/1m
Hiermit erklärt die Firma Indexa GmbH, dass sich die
8000A/2 in Übereinstimmung mit den grundlegenden
Anforderungen und den
BAT80A
BAT80A
SAFT
100
158
bis zu 300 m (freies Feld)
3 Minuten
30 Minuten
IP34D
Klasse 2
230 x 158 x 75 mm
-25 bis +60°C
Klasse IV
anderen relevanten

8000A - 59
