indexa 8000L Kurzanleitung

Die Funk-Innensirene 8000L ist eine Komponente des
Alarmsystems 8000. Sie hat folgende Funktionen:
•
Innensirene
•
Funk-Türklingel
•
Durch einen Melder ausgelöster Gong
•
Generiert Piepstöne bei Eingangs- und Ausgangs-
verzögerung
•
Einbruchbestätigung (Sabotage während Alarm)
Die Sirene wird mit Netzstrom versorgt und kommuniziert
über das System 8000 Funkprotokoll. Sie kann Teil eines
Alarmsystems sein oder eigenständig betrieben werden.
Als Teil eines Alarmsystems gibt sie einen Alarmton von
sich, sobald ein Einbruchalarm ausgelöst wurde und
bestätigt die Anwesenheit eines Einbrechers im Gebäude
durch das Senden eines Sabotagesignals, wenn sie
ausgesteckt wird (nur im Alarmfall).
Die Installation der Funkalarmanlage System 8000 sollte
nur von geschulten Personen durchgeführt werden
(Sicherheitserrichter / Elektroinstallateur in Deutschland
oder Errichter mit aufrechter Gewerbeberechtigung zum
Errichten von Alarmanlagen in Österreich).
Anmelden der 8000L an einer System
8000-Zentrale
1. Stellen Sie an der Zentrale den Errichtermodus ein,
und geben Sie 1 ein (um in den Anmeldemodus zu
gelangen).
2. Stecken Sie die Sirene in eine Netzsteckdose. Die
Anzeigelampe der 8000L blinkt zur Bestätigung der
Anmeldung.
3. Verlassen Sie den Anmeldemodus durch Drücken der
Taste # auf der System-Tastatur.
Hinweise:
a) Falls gewünscht, können mehrere Sirenen an der
Zentrale angemeldet werden.
b) Meldet sich die Sirene nicht an (ihre Anzeigelampe
erlischt nicht), so prüfen Sie:
• Befindet sich die Zentrale im Anmeldemodus?
• Wurde die Sirene auf die Werkseinstellungen
eingestellt? Falls nicht, führen Sie einen Reset der
Sirene durch.
c) Eine angemeldete Sirene generiert einen Sirenenton,
wenn ein Alarm in der Zentrale ausgelöst wird und
kann Piepstöne für Ein- und Ausgangsverzögerung
generieren (in der Zentrale programmierbar).
d) Gleichzeitig kann die Sirene als Funk-Türklingel
verwendet werden oder als Gong, der durch einen
Melder ausgelöst wird. Dazu müssen die Türklingel
und der entsprechende Melder an der Sirene
angemeldet werden (nachdem die Sirene an der
Zentrale angemeldet wurde – siehe unten).
e) Wird die Stromzufuhr der Sirene während des
Alarmtons unterbrochen, so sendet die Sirene sofort
ein Sabotagesignal, um einen Sabotagealarm in der
Zentrale auszulösen.

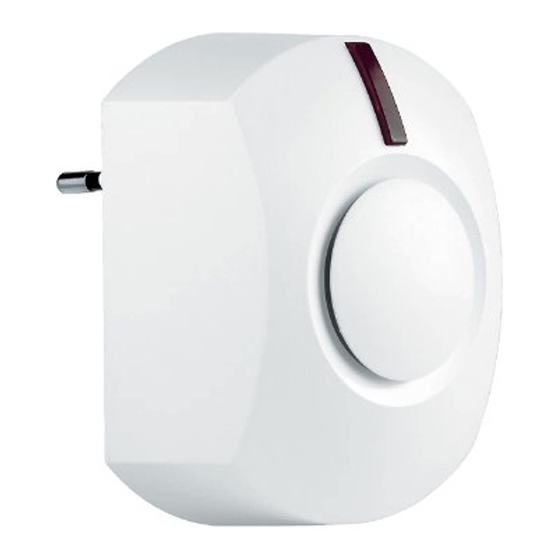

Funk-Innensirene 8000L
Neue Funktionen:
f) Bei 6-sekündiger Betätigung der Funktionstaste an
der Funk-Innensirene, gefolgt von 1 Piepton, folgt die
Funk-Innensirene dem Status des programmierbaren
Ausgangs PGX der Alarmzentrale.
g) Bei 9-sekündiger Betätigung der Funktionstaste der
Funk-Innensirene, gefolgt von 2 Pieptönen, folgt die
Funk-Innensirene dem Status des programmierbaren
Ausgangs PGY der Alarmzentrale.
zu f) und g):
Ein eingeschränkter Alarm der programmierbaren
Ausgänge PGX & PGY ist angemessen, wenn ein
geteiltes System vorliegt, in dem z.B. PGX dem
Alarmbereich A und PGY dem Alarmbereich B
zugewiesen wird.
h) Bei 12-sekündiger Betätigung der Funktionstaste der
Funk-Innensirene, gefolgt von 3 Pieptönen, wird die
Fehlermeldung „Batterie
übertragen, wenn die Funk-Innensirene von der
Stromversorgung getrennt wird.
Die Funksignale der Sirene können durch die Zentrale im
Errichtermodus überprüft und gemessen werden. Um ein
Testsignal der Sirene auszulösen, drücken Sie ihre
Taste.
Durch einen bzw. zwei Piepstöne kann die Sirene auch
das Scharf- bzw. Unscharfschalten
anzeigen. Um diese Piepstöne zu ermöglichen, drücken
Sie die Taste der Sirene drei Mal schnell hintereinander.
Zwei Piepstöne bestätigen die erfolgreiche Aktivierung
dieser Funktion. Zur Deaktivierung dieser Funktion
drücken Sie die Taste erneut drei Mal. Zur Bestätigung
ertönt ein Piepston.
Anmelden einer Türklingel an der 8000L
Bis zu 8 Funk-Türklingeln des Typs 800xRC können wie
folgt an der Sirene angemeldet werden:
1. Stecken Sie die Sirene in eine Netzsteckdose. Sobald
ihre Anzeige blinkt,
Komponenten an der Sirene beginnen. In diesem Fall
sind in der Sirene noch die Werkseinstellungen gültig,
d.h. es wurden noch keine Komponenten angemeldet.
Leuchtet die Anzeige konstant, nachdem die Sirene
eingesteckt wurde, so halten Sie die Taste der Sirene
gedrückt (während die Anzeige leuchtet), bis die
Anzeige anfängt zu blinken. Dies bedeutet, dass
zuvor bereits eine Komponente angemeldet wurde,
und der Modus, der nun geöffnet wurde, dient zum
Hinzufügen weiterer Komponenten.
2. Eine 800xRC kann angemeldet werden, indem sie
aktiviert wird (Drücken ihrer Taste). Die erfolgreiche
Anmeldung wird durch eine Melodie bestätigt. Durch
wiederholtes Aktivieren der 800xRC können Sie durch
die 8 möglichen Melodien blättern, die mit der
Aktivierung der 800xRC verknüpft werden können.
3. Wurden alle gewünschten 800xRC angemeldet,
verlassen Sie den Anmeldemodus der Sirene durch
Drücken ihrer Taste. So können die Türklingeln zu
den zuvor angemeldeten Komponenten hinzugefügt
werden.
Durch einen Melder ausgelöster Gong
Soll das Auslösen eines Funkmelders der Reihe 8000
durch einen Gong angezeigt werden, so melden Sie den
Melder wie folgt an der Sirene an:
schwach" zur Zentrale
des Systems
kann das Anmelden der
