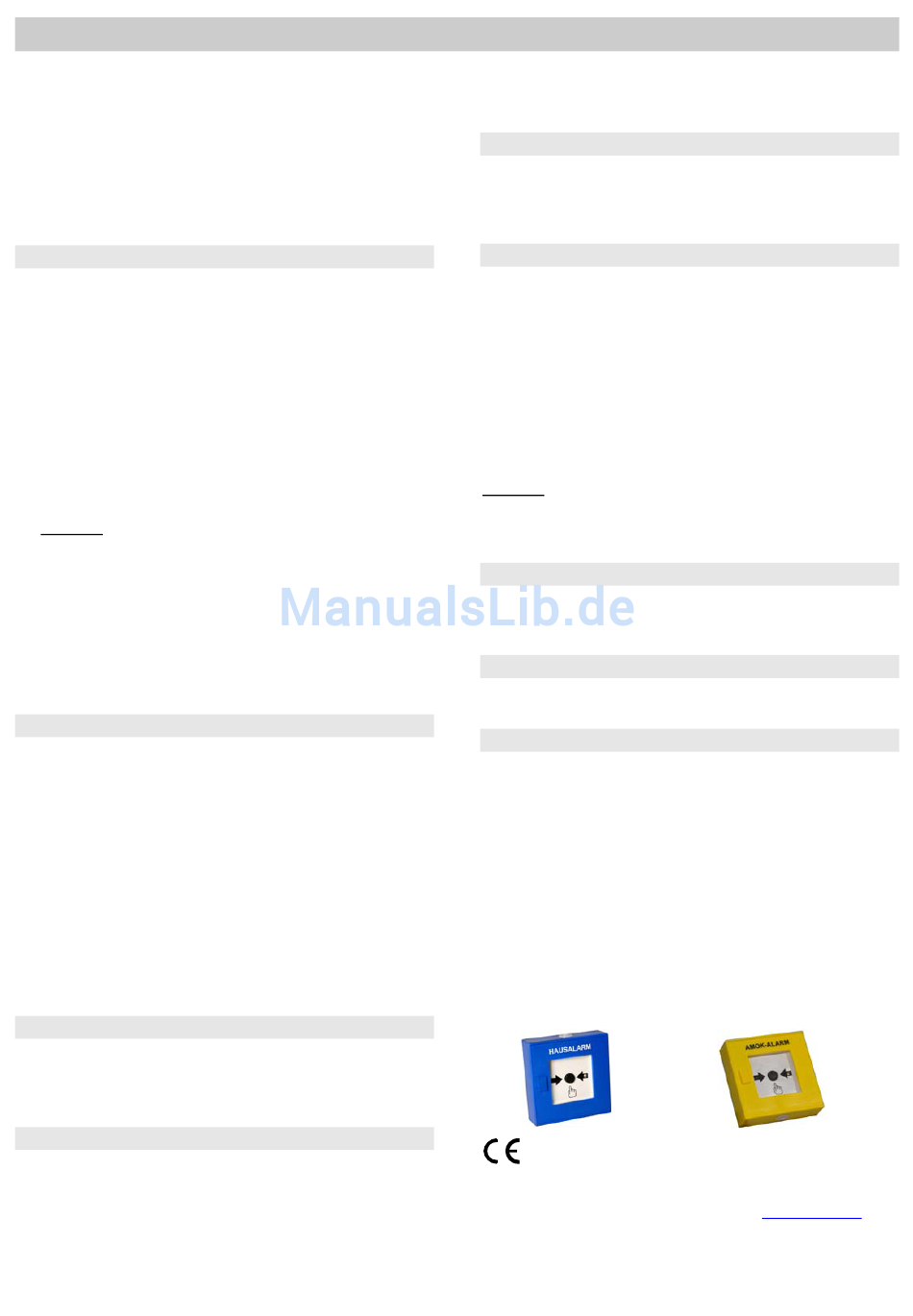

Funk-Druckknopfmelder 8000DKM / Amokalarm 8000DKMA
Der

Funk-Druckknopfmelder

modifizierten Grenzwert-Druckknopfmelder, in dessen
Gehäuse ein modifizierter Funk-Öffnungsmelder 8003M
implementiert ist. Der Druckknopfmelder wird damit zu
einer Komponente des Systems 8000. Er erkennt das
Betätigen des Druckknopfes und kommuniziert per Funk
mit der SYSTEM-8000-Zentrale. Der Melder ist batterie-
betrieben. Er ist in blau mit der Aufschrift „HAUSALARM"
und in gelb mit der Aufschrift AMOK-ALARM" erhältlich.
Installation
Die Installation sollte durch einen Fachmann erfolgen.
Wählen Sie eine geeignete Montagestelle aus.
Der Melder reagiert auf Betätigen des Druckknopfes.
Installieren Sie den Melder nicht auf Metallgegenständen
(sie beeinträchtigen die Funkkommunikation).
1. Öffnen Sie das Gehäuse des Druckknopfmelders mit
Hilfe des beiliegenden Schlüssels.
2. Befestigen Sie das Gehäuse an der vorgesehenen
Montagestelle mit mindestens 2 Schrauben.
3. Melden Sie den Melder an der Zentrale an
(Empfänger). Das
Anschließen der Batterie gesendet (Polarität der
Batterie beachten!).
Hinweis: Um einen Melder nach dem Anschließen der
Batterie anzumelden, nehmen Sie zuerst die Batterie
heraus. Drücken Sie dann den Sabotagekontakt und
lassen Sie ihn wieder los, um eventuell vorhandene
Restspannung zu entladen. Danach können Sie den
Melder anmelden.
4. Stellen Sie die Reaktion des Melders ein – siehe

„Einstellung".

5. Testen Sie die Funktion des Melders.
6. Schließen Sie das Gehäuse.
Einstellung
Der Melder verfügt über zwei Modi, die durch ein-
oder zweimaliges kurzes Blinken beim Einlegen der
Batterie angezeigt werden.
Einmaliges Blinken bedeutet, dass der Melder sowohl
Öffnen als auch Schließen meldet. Die Zentrale
überwacht so den
Zweimaliges Blinken bedeutet, dass der Melder nur das
Drücken des Druckknopfes meldet.
Um den Modus einzustellen, halten Sie den Sabotage-
schalter ca. 3 bis 5 Sekunden lang gedrückt, während
Sie die Batterie einlegen. Der Melder blinkt dann je nach
gewähltem Modus ein- oder zweimal. Die Reaktions-
zuordnung (Panik, Feuer, etc.) erfolgt in der System-
8000-Zentralenprogrammierung.
Testen des Melders
Bis 15 Minuten nach dem letzten Betätigen des
Sabotagekontaktes zeigt die LED des Melders eine
Auslösung an. Die Stärke und Qualität der Meldersignale
kann im Errichtermodus der Zentrale gemessen werden.
Meldungen
1. Betätigung des Druckknopfes als Feueralarm oder
Panikalarm, abhängig von der Programmierung der
Zentrale.
2. Sabotage des Melders durch Abreißen vom Montage-
ort oder Entfernen der Elektronik aus dem Gehäuse.
3. Batteriespannung zu niedrig.
56 - 8000DKM/DKMA
basiert auf
Anmeldesignal wird
Status des Druckknopfes.
einem 4. Lebend-Signal alle 9 Minuten. Bleibt das Lebend-
Signal 4 x aus (36 Minuten), so wird eine Meldung an
der Zentrale ausgelöst.
Rücksetzen des Melders
Nach Betätigung des Druckknopfes kann der Melder
durch Öffnen und Wiederschließen der Frontklappe
zurückgesetzt
Schlüssel verwenden.
Batteriewechsel
Der Melder überwacht den Zustand seiner Batterie und
sendet bei zu niedriger Batteriespannung ein Signal an
die Zentrale, um den Errichter oder Benutzer zu
informieren. Der Melder funktioniert weiterhin und zeigt
jede Auslösung durch ein Blinken der LED an. Die
Batterie sollte dennoch innerhalb von 2 Wochen durch
einen Fachmann ausgetauscht werden. Die Zentrale
muss sich währenddessen im Errichtermodus befinden.
Polarität der Batterie und Zustand Sabotagekontakt
(Einstellung) beachten. Testen Sie nach dem Aus-
tausch der Batterie die Funktion des Melders.
beim
Hinweis: Wenn in den Melder eine schwache Batterie
eingelegt wird, blinkt seine LED ca. 1 Minute lang.
Danach funktioniert der Melder, er sendet jedoch eine
Batteriewarnung an die Zentrale.
Entfernen des Melders aus dem System
Das System meldet ein Entfernen des Melders. Vor
einem absichtlichen Entfernen muss der Melder daher
aus der Zentrale gelöscht werden.
Erhältliche Ersatzteile
DKMS 10er Packung Ersatzscheiben
DKMK Ersatzschlüssel
Technische Daten
Spannungsversorgung:
Batterielebensdauer:
Frequenz:
Kommunikationsreichweite:
Abmessungen Melder:
Betriebsumgebung:
Betriebstemperatur:
Klassifikation:
EN 50131-1, EN 50131-2-6, EN 50131-5-3
Entspricht
ETSI 300220, EN 50130-4, EN 55022, EN 60950-1
Kann gemäß ERC REC 70-03 betrieben werden.
Hiermit erklärt die Firma Indexa GmbH, dass sich der
8000DKM / 8000DKMA in Übereinstimmung mit den
grundlegenden Anforderungen und den anderen relevanten
Vorschriften der Richtlinie 2014/53/EU befindet. Die Original-
Konformitätserklärung ist nachlesbar unter www.indexa.de.
werden. Hierzu den
Lithiumbatterien Typ CR123A (3,0 V)
(bei max. 2 Aktivierungen pro Tag)
ca. 300 m (freies Feld)
125 x 130 x 37 mm
gemäß EN 50131-1 II. Innenräume
beiliegenden
Art.Nr. 36906
Art.Nr. 36913
ca. 3 Jahre
868 MHz
-10 bis +40 °C
Klasse 2
