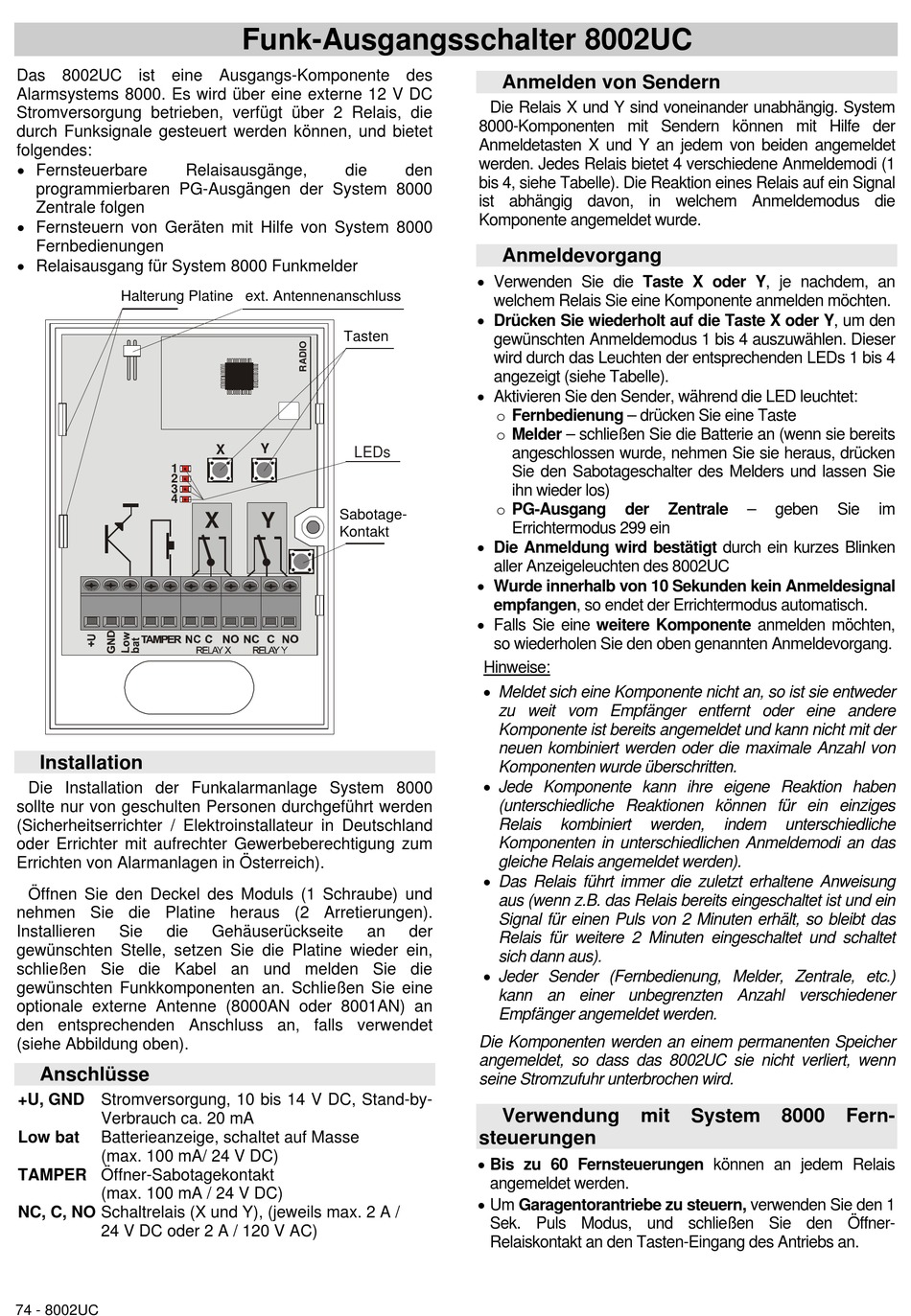

Funk-Ausgangsschalter 8002Uc - indexa SYSTEM 8000 Komponentenhandbuch

Das 8002UC ist eine Ausgangs-Komponente des
Alarmsystems 8000. Es wird über eine externe 12 V DC
Stromversorgung betrieben, verfügt über 2 Relais, die
durch Funksignale gesteuert werden können, und bietet
folgendes:
 Fernsteuerbare
Relaisausgänge,
programmierbaren PG-Ausgängen der System 8000
Zentrale folgen
 Fernsteuern von Geräten mit Hilfe von System 8000
Fernbedienungen
 Relaisausgang für System 8000 Funkmelder
Halterung Platine
PCB tab
1
2
3
4
Installation
Die Installation der Funkalarmanlage System 8000
sollte nur von geschulten Personen durchgeführt werden
(Sicherheitserrichter / Elektroinstallateur in Deutschland
oder Errichter mit aufrechter Gewerbeberechtigung zum
Errichten von Alarmanlagen in Österreich).
Öffnen Sie den Deckel des Moduls (1 Schraube) und
nehmen Sie die Platine heraus (2 Arretierungen).
Installieren Sie die
gewünschten Stelle, setzen Sie die Platine wieder ein,
schließen Sie die Kabel an und melden Sie die
gewünschten Funkkomponenten an. Schließen Sie eine
optionale externe Antenne (8000AN oder 8001AN) an
den entsprechenden Anschluss an, falls verwendet
(siehe Abbildung oben).
Anschlüsse
+U, GND Stromversorgung, 10 bis 14 V DC, Stand-by-
Verbrauch ca. 20 mA
Low bat Batterieanzeige, schaltet auf Masse
(max. 100 mA/ 24 V DC)
TAMPER Öffner-Sabotagekontakt
(max. 100 mA / 24 V DC)
NC, C, NO Schaltrelais (X und Y), (jeweils max. 2 A /
24 V DC oder 2 A / 120 V AC)
74 - 8002UC

Funk-Ausgangsschalter 8002UC

die
ext. Antennenanschluss
ext.antenna connector
Tasten
buttons
Y
X
LEDs
Sabotage-
X Y tamper
Kontakt
switch
Gehäuserückseite an
Anmelden von Sendern
Die Relais X und Y sind voneinander unabhängig. System
8000-Komponenten mit Sendern können mit Hilfe der
Anmeldetasten X und Y an jedem von beiden angemeldet
werden. Jedes Relais bietet 4 verschiedene Anmeldemodi (1
den
bis 4, siehe Tabelle). Die Reaktion eines Relais auf ein Signal
ist abhängig davon, in welchem Anmeldemodus die
Komponente angemeldet wurde.
Anmeldevorgang
 Verwenden Sie die Taste X oder Y, je nachdem, an
welchem Relais Sie eine Komponente anmelden möchten.
 Drücken Sie wiederholt auf die Taste X oder Y, um den
gewünschten Anmeldemodus 1 bis 4 auszuwählen. Dieser
wird durch das Leuchten der entsprechenden LEDs 1 bis 4
angezeigt (siehe Tabelle).
 Aktivieren Sie den Sender, während die LED leuchtet:
o Fernbedienung – drücken Sie eine Taste
o Melder – schließen Sie die Batterie an (wenn sie bereits
angeschlossen wurde, nehmen Sie sie heraus, drücken
Sie den Sabotageschalter des Melders und lassen Sie
ihn wieder los)
o PG-Ausgang
Errichtermodus 299 ein
 Die Anmeldung wird bestätigt durch ein kurzes Blinken
aller Anzeigeleuchten des 8002UC
 Wurde innerhalb von 10 Sekunden kein Anmeldesignal
empfangen, so endet der Errichtermodus automatisch.
 Falls Sie eine weitere Komponente anmelden möchten,
so wiederholen Sie den oben genannten Anmeldevorgang.
Hinweise:
 Meldet sich eine Komponente nicht an, so ist sie entweder
zu weit vom Empfänger entfernt oder eine andere
Komponente ist bereits angemeldet und kann nicht mit der
neuen kombiniert werden oder die maximale Anzahl von
Komponenten wurde überschritten.
 Jede Komponente kann ihre eigene Reaktion haben
(unterschiedliche Reaktionen können für ein einziges
Relais kombiniert
Komponenten in unterschiedlichen Anmeldemodi an das
gleiche Relais angemeldet werden).
 Das Relais führt immer die zuletzt erhaltene Anweisung
aus (wenn z.B. das Relais bereits eingeschaltet ist und ein
Signal für einen Puls von 2 Minuten erhält, so bleibt das
der
Relais für weitere 2 Minuten eingeschaltet und schaltet
sich dann aus).
 Jeder Sender (Fernbedienung, Melder, Zentrale, etc.)
kann an einer unbegrenzten Anzahl verschiedener
Empfänger angemeldet werden.
Die Komponenten werden an einem permanenten Speicher
angemeldet, so dass das 8002UC sie nicht verliert, wenn
seine Stromzufuhr unterbrochen wird.
Verwendung
steuerungen
Bis zu 60 Fernsteuerungen können an jedem Relais
angemeldet werden.
Um Garagentorantriebe zu steuern, verwenden Sie den 1
Sek. Puls Modus, und schließen Sie den Öffner-
Relaiskontakt an den Tasten-Eingang des Antriebs an.
der Zentrale – geben
werden, indem unterschiedliche
mit System 8000
Sie im
Fern-
