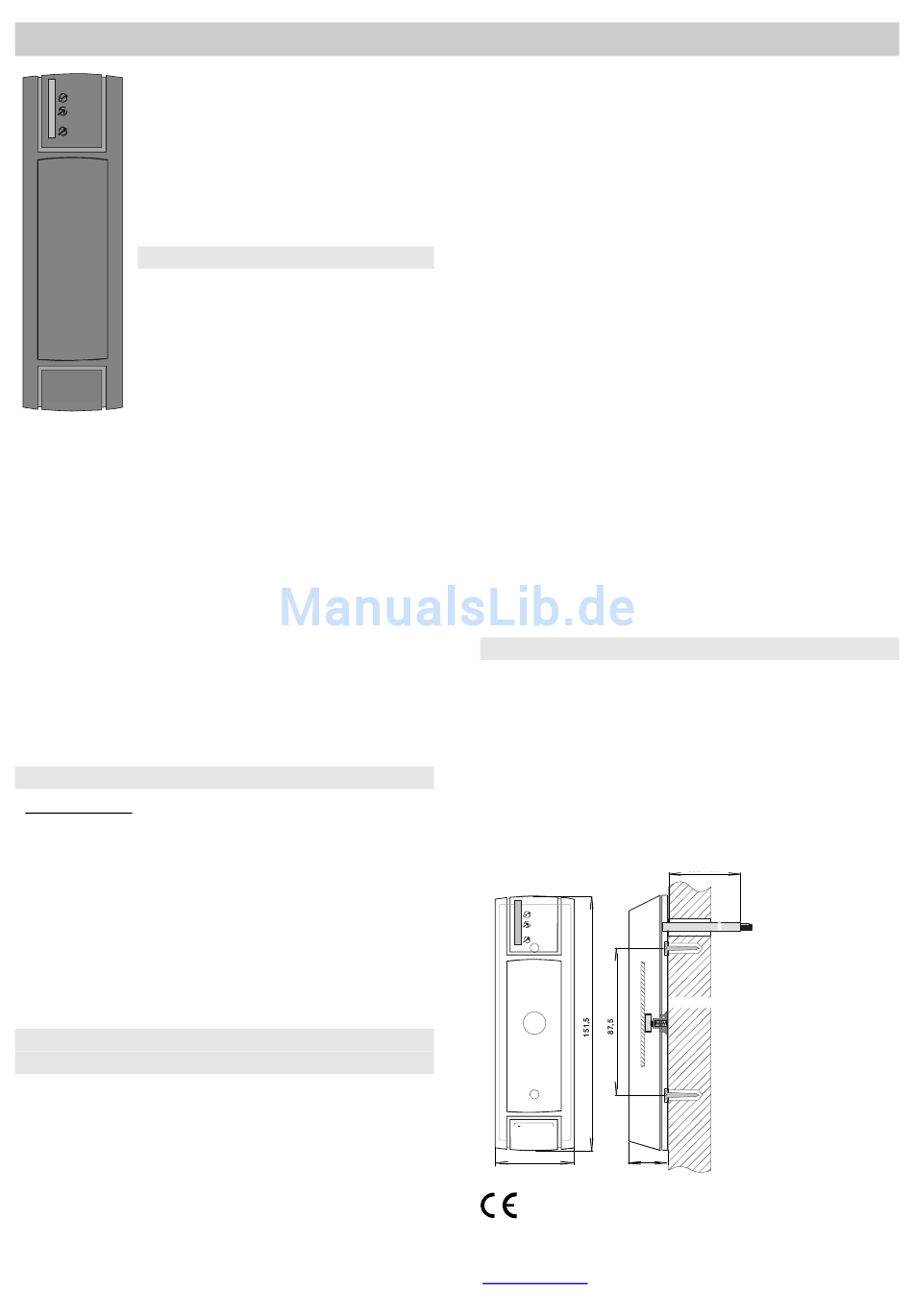

Das Kartenlesegerät 8000N ist eine
Komponente des Alarmsystems System
8000. Es eignet sich zur Zugangs-
kontrolle (Türschloss) oder zur Steuer-
ung eines Sicherheitssystems und ist
über eine 8000WJ Schnittstelle mit der
System 8000 Zentrale verbunden.
Die Tastatur sendet Daten im Format
Wiegand 26b.
Installation
Die Installation der Funkalarmanlage
System 8000 sollte nur von geschulten
Personen durchgeführt werden (Sicher-
heitserrichter/
Deutschland oder Errichter mit auf-
rechter
Errichten
Österreich).
Das 8000N wird für gewöhnlich neben einer
Eingangstür (mit einem elektronischen Schloss) platziert.
Das Kartenlesegerät kann im Außenbereich verwendet
werden (entspricht der Schutzart IP65).
1. Öffnen Sie das Gehäuse durch Lösen der Schraube.
2. Bohren Sie an der gewünschten Montagestelle ein Loch in
der Wand, um das Kabel des 8000N durchzuführen.
3. Befestigen Sie die Gehäusegrundplatte an der Wand (der
Sabotagekontakt muss fest heruntergedrückt werden).
4. Ziehen Sie das Kabel des 8000N durch das Loch in der
Wand bis zur Anschlussbuchse

(8000WJ).

5. Schrauben Sie das Kartenlesegerät an der Gehäuse-
grundplatte fest.
6. Das Anschließen und Einstellen des 8000N wird in der
Bedienungsanleitung
beschrieben.
Verkabelung
Kabel Signal
rot +12 V (Stromversorgung, 60 mA)
grün D0 (Wiegand 26b Datenausgang)
braun D1 (Wiegand 26b Datenausgang)
weiß GND (Masse)
grau TMP (Öffner-Sabotagekontakt)
gelb BZR (Eingang zur Steuerung des Signaltons –
bei Verbindung zu Masse gibt das 8000N einen
Piepston von sich)
blau Masse
rosa nicht angeschlossen
Konfigurierung des 8000N für den Betrieb
mit der Schnittstelle 8000WJ
Wird das Kartenlesegerät 8000N über eine 8000WJ
an eine System 8000 Zentrale angeschlossen und es
funktioniert nicht so wie im Handbuch beschrieben, dann
wurde es nicht auf den korrekten (werkseitigen)
Betriebsmodus eingestellt. In diesem Fall:
1. Stellen Sie an der System 8000 Zentrale den
Errichtermodus ein.
2. Trennen Sie die Zentrale von der Stromversorgung
(Netz- und Batteriestrom).
3. Halten Sie eine RFID Karte bereit (8000CARD oder
8000TAG)
Außen-Kartenlesegerät 8000N
Elektroinstallateur
Gewerbeberechtigung
von Alarmanlagen
der Schnittstelle
der Schnittstelle 8000WJ
4. Trennen Sie die gelben und braunen Kabel von den
Anschlüssen der Schnittstelle 8000WJ und verbinden
Sie die Kabel miteinander.
5. Stellen Sie die Stromversorgung der Zentrale wieder
her (das Kartenlesegerät fängt an zu piepsen).
6. Trennen
voneinander (das Piepsen hört auf).
7. Warten Sie die Fehlermeldung Batterie ab.
8. Verwenden Sie die RFID Karte 4 Mal (halten Sie sie
in die Nähe des Kartenlesegerätes und nehmen Sie
sie nach einem kurzen Piepsen wieder weg) – dann
warten Sie einen Moment, bis ein paar Piepstöne zu
hören sind (durch diesen Vorgang geben Sie "4" ein,
ohne eine Taste zu drücken, da das 8000N über keine
in
Tasten verfügt).
9. Nun verwenden Sie die RFID Karte 3 Mal (halten Sie sie
zum
in die Nähe des Kartenlesegerätes und nehmen Sie sie
in nach einem kurzen Piepsen wieder weg) – dann warten
Sie einen Moment, bis ein paar Piepstöne zu hören sind
(durch diesen Vorgang geben Sie "3" ein, ohne eine
Taste zu drücken, da das 8000N über keine Tasten
verfügt).
10. Trennen Sie die Zentrale von der Stromversorgung,
verbinden Sie das gelbe und das braune Kabel wieder
an der Schnittstelle 8000WJ. Schließen Sie die Zentrale
wieder an die Stromversorgung an und testen Sie die
ordnungsgemäße Funktion der Tastatur 8000H.
Hinweis: Die rote LED leuchtet im normalen Betriebsmodus.
Das Verwenden einer Karte wird durch ein Aufleuchten der
orangefarbenen LED bestätigt.
Technische Daten
Stromversorgung:
Verbrauch im Stand-by Betrieb:
Schutzart (EN 60529):
Mechanische Haltbarkeit (EN 50102):
Einsatzbereich (EN 50131-1:)
Betriebstemperatur:
RFID Karte:
8000CARD oder 8000TAG Serie (EM UNIQUE 125 kHz)
Abmessungen:
Länge des Verbindungskabels:
Entspricht Klasse 2 (EN 50131-1, TS 50131-3)
45
Hiermit erklärt Indexa GmbH, dass sich das

8000N

grundlegenden Anforderungen und den anderen
relevanten Vorschriften der Richtlinie 2014/53/EU befindet.
Die Original-Konformitätserklärung ist nachlesbar unter
www.indexa.de.
Sie das gelbe und
Klasse IV – Außenbereich
46 x 150.5 x 22.5 mm
ca. 1 m
SABOTAGE
TAMPER
22,5
in Übereinstimmung
braune Kabel
10 bis 16 V DC
ca. 60 mA
IP65
IK08
-25 bis +60°C
1 m
mit den
