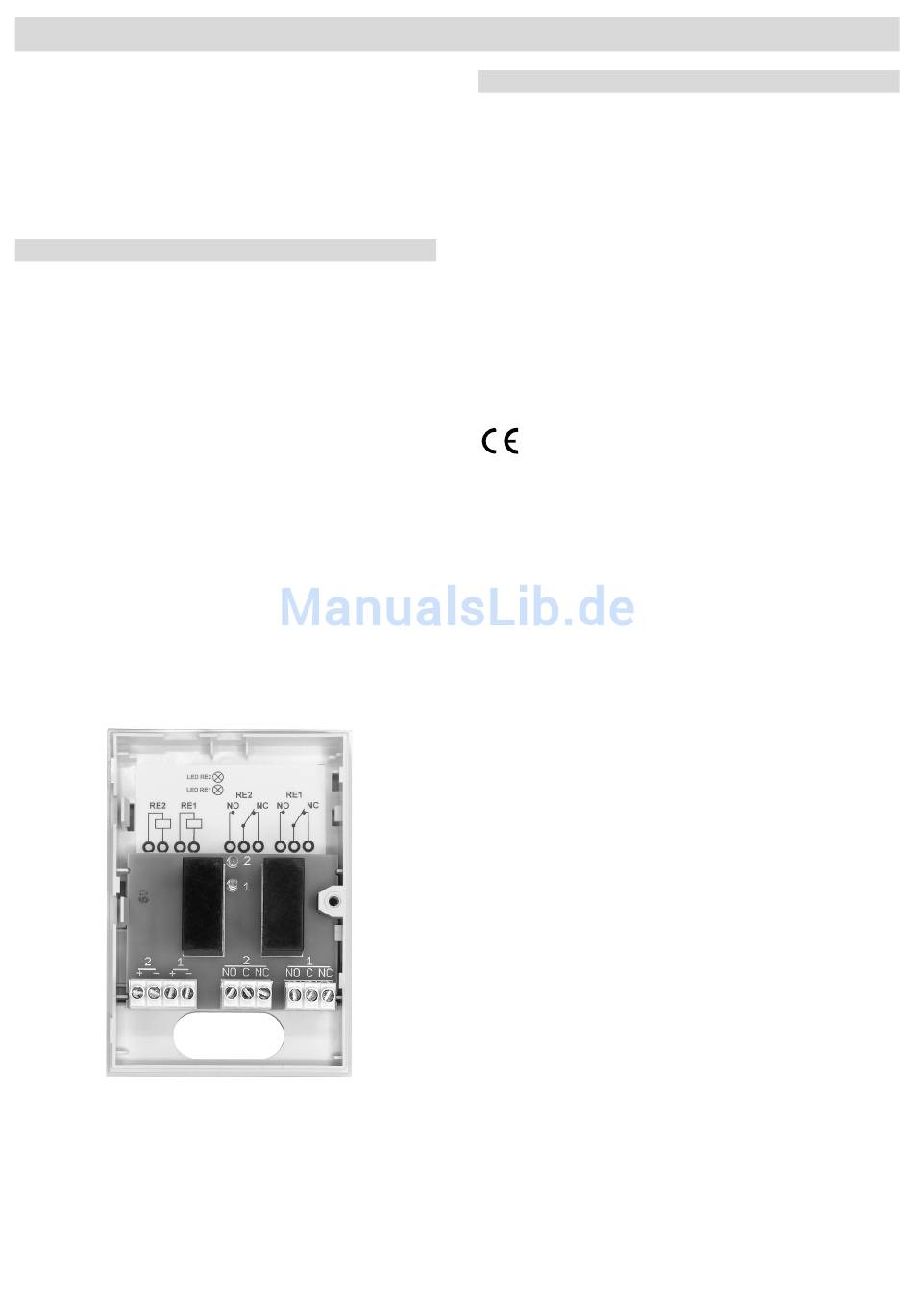

Drahtgebundenes Schaltrelaismodul IRB232
Das drahtgebundene Schaltrelaismodul IRB232 verfügt
über zwei potentialfreie Relais im Aufputzgehäuse und
eignet sich zur Schaltung von Lasten. Dabei wird es z.B.
über die programmierbaren Halbleiterausgänge der
Alarmzentralen der System 6000/8000 Reihen sowie der
GSM-Wählzentrale GSM206 gesteuert.
Das IRB232 darf nur von einem autorisierten Fachmann
installiert werden.
Installation
1. Stellen Sie vor Beginn der Installation sicher, dass
das Gerät nicht unter Spannung steht.
2. Öffnen Sie den Deckel des Moduls (1 Schraube), und
nehmen Sie die Platine heraus (1 Arretierung).
3. Installieren Sie die
gewünschten Stelle, setzen Sie die Platine wieder ein
und schließen Sie die Kabel an.
4. Schließen Sie das
vorgeschriebenen Leitungsquerschnitt an.
5 Schließen Sie an der mit + – markierten Stelle die
Steuerspannung von 12 V DC (jeweils für Relais 1
und Relais 2) an. Bei Ansteuerung über die
Halbleiterausgänge gilt + an Dauer- 12 V Versorgung
und – an dem geschalteten Ausgang (z.B. PGX, PGY,
IW, EW, O/P1).
6. Schließen Sie das zu steuernde Gerät an NO und C
(Schließerkontakt) bzw. NC und C (Öffnerkontakt) des
entsprechenden Relais an.
7 Der Status der Relais wird durch LEDs angezeigt.
Wenn das Relais eingeschaltet ist, leuchtet die LED.
8. Das Gerät muss über eine Sicherung (max. 16 A für
jedes Relais) gesichert werden.
Gehäuserückseite an
Gerät nur mit
Technische Daten
Steuerspannung:
Wechsler- Relais-Ausgang:
(max. Schaltleistung: 4000 VA, Spitzenlast bis 30 A für
bis zu 3 Sekunden)
Statusanzeigen:
Arbeitsstromverbrauch:
Kunststoffspule
Kontakte
Querschnitt der Anschlussdrähte
Schutzart:
Betriebsumgebung:
Temperaturbereich
Abmessungen:
der Gewicht
Entspricht
dem
jeweils 12 V DC
jeweils 16 A / 250 V AC
LED
ca. 30 mA
360 Ω
Wechsler
2,5 mm²
Schutzklasse II, IP40
Innenräume
-40° bis +70° C
76 x 110 x 33 mm
110 g
EN 61010-1, EN 61000-6-1

IRB232 - 79
