Den Optischen Teil Einstellen - indexa SYSTEM 8000 Komponentenhandbuch

setzt werden, damit die Verkabelung des Senders nicht
beschädigt wird. Sobald die erste Batterie eingesetzt ist,
sendet der Sender ein Signal, mit dem er an der Zentrale
angemeldet wird (die Zentrale muss sich dazu im
Anmeldemodus befinden - siehe Bedienungsanleitung).
Stellen Sie mit dem Schalter Nr. 2 die gewünschte
Reaktion des Systems ein (ON = sofort oder OFF =
verzögert). Der Schalter Nr. 1 sollte in der Position OFF
bleiben.
Schalter 1
spínač 1
Puls*
PULSNÍ*
Status
STAVOVÁ
Vcc
Schalter 2
spínač 2
TMP
ZPOŽDĚNÁ verzögert INP
GND
sofort
OKAMŽITÁ
*
* zum Einstellen nastavte
pulsní režim
des Pulsmoduls
propojení
Melder-
s detektorem
anschluss

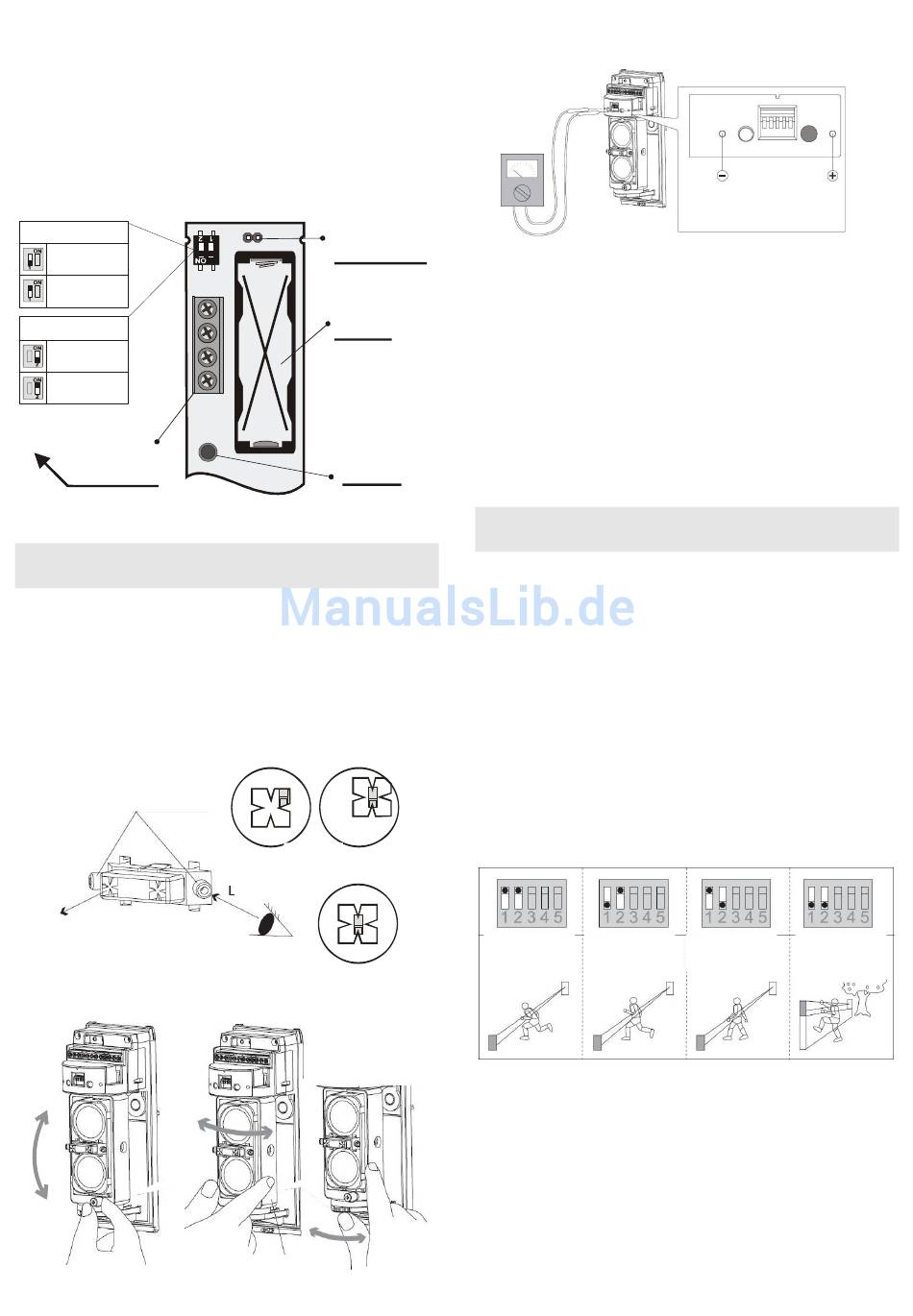

Abb. 4 Funksender (identisch für Sender und Empfänger)
Den optischen
einstellen
Der optische Teil der Schranke muss so eingestellt
werden, dass die beiden sich gegenüberliegenden
optischen Teile räumlich aufeinander abgestimmt sind.
Beide Einheiten verfügen über Elemente zur Einstellung
der Richtung und einen Sucher für eine präzise
Einstellung. Die gegenüberliegende Einheit muss sich im
Fadenkreuz befinden, wobei das Fadenkreuz in der Mitte
des Suchers sein muss.
hledá ek
Sucher
Schlauchloch
průhled hledá kem
Abb. 5 Einstellen des optischen Teils
konektor pro
Anschluss für
zadní tamper
Sabotagekontakt
baterie není
neue Batterien
použita
signálka
LED
Teil der Lichtschranke
č
špatně
falsch
správně
richtig
č
jemné
Feinjustierung
seřízení
Danach stellen Sie den Empfänger ein:
Schließen Sie das Voltmeter an die Klemme an und
wählen Sie einen Bereich von 0-10 V aus.
Beobachten Sie die LED auf der rechten Seite.
Eine ständig leuchtende LED auf der rechten Seite zeigt
an, dass der Strahl unterbrochen wurde (oder falsch
eingestellt ist). Je besser der Strahl empfangen wird,
desto länger sind
Leuchtsignalen der LED. Wenn die LED zu leuchten
aufhört, suchen Sie weiter nach der idealen Position.
Diese wird durch die höchste mit dem Voltmeter
gemessene Spannung angezeigt.
Den elektronischen Teil der Lichtschranke
einstellen
Beide Einheiten verfügen über Einstellschalter. Mit dem
Schalter, der sich an der Seite der Einheiten befindet (auf
dem optischen Teil) können Sie die Modulationsfrequenz
des Strahls von 1 bis 4 einstellen. Diese Einstellung ist
nur bei einer Kombination mehrerer Lichtschranken
8000IR sinnvoll, wenn Probleme durch Interferenzen
auftreten könnten. Nähere Informationen können Sie der
Original-Bedienungsanleitung entnehmen.
Die Einstellungen erfolgen über einen DIP-Schalter mit
fünf Schalthebeln. Mit den ersten beiden Positionen
können Sie die Reaktionszeit einstellen. Je kürzer die
Zeit, desto präziser ist die Erfassung einer Unter-
brechung, aber desto größer ist auch die Anfälligkeit für
Fehlalarme bei schlechten Sichtverhältnissen (Schnee,
Nebel, ...)
schnelles Rennen langsames
rychlý běh pomalý běh
Laufen
(50 ms)
(50 ms) (100 ms)
(100 ms)
Abb. 6 Einstellung der Reaktionszeit
Um Batteriestrom zu sparen, kann eine 2-minütige
Ruhezeit nach einem Alarm eingestellt werden. Für diese
Einstellung werden die Schalthebel Nr. 3 (Empfänger-
einheit) beziehungsweise Nr. 1 (Sendereinheit) auf
Position ON gestellt.
(Empfänger), beziehungsweise 2 und 3 (Sender) wurden
werkseitig auf Position ON eingestellt und sollten so
belassen werden, damit eine korrekte Funktion des
Gerätes gewährleistet ist.
Připojte voltmetr do svorek a
zvolte rozsah 0 - 10V.
Sledujte LED vpravo
die Pausen zwischen
Gehen langsame
chůze pomalý pohyb
Bewegung
(250 ms)
(250 ms) (500 ms)
(500 ms)
Die Schalthebel 4
8000IR - 41
den
und 5
