2 - Zonen - Funk-Bewegungsmelder 8006P
Der 8006P ist eine Komponente des Systems 8000. Er
erkennt menschliche Bewegungen in Gebäuden. Durch
die Erfassung in zwei Zonen reagiert der Bewegungs-
melder weniger empfindlich auf Bewegungen von Tieren.
Der batteriebetriebene Melder kommuniziert über das
Funkprotokoll des Systems 8000.

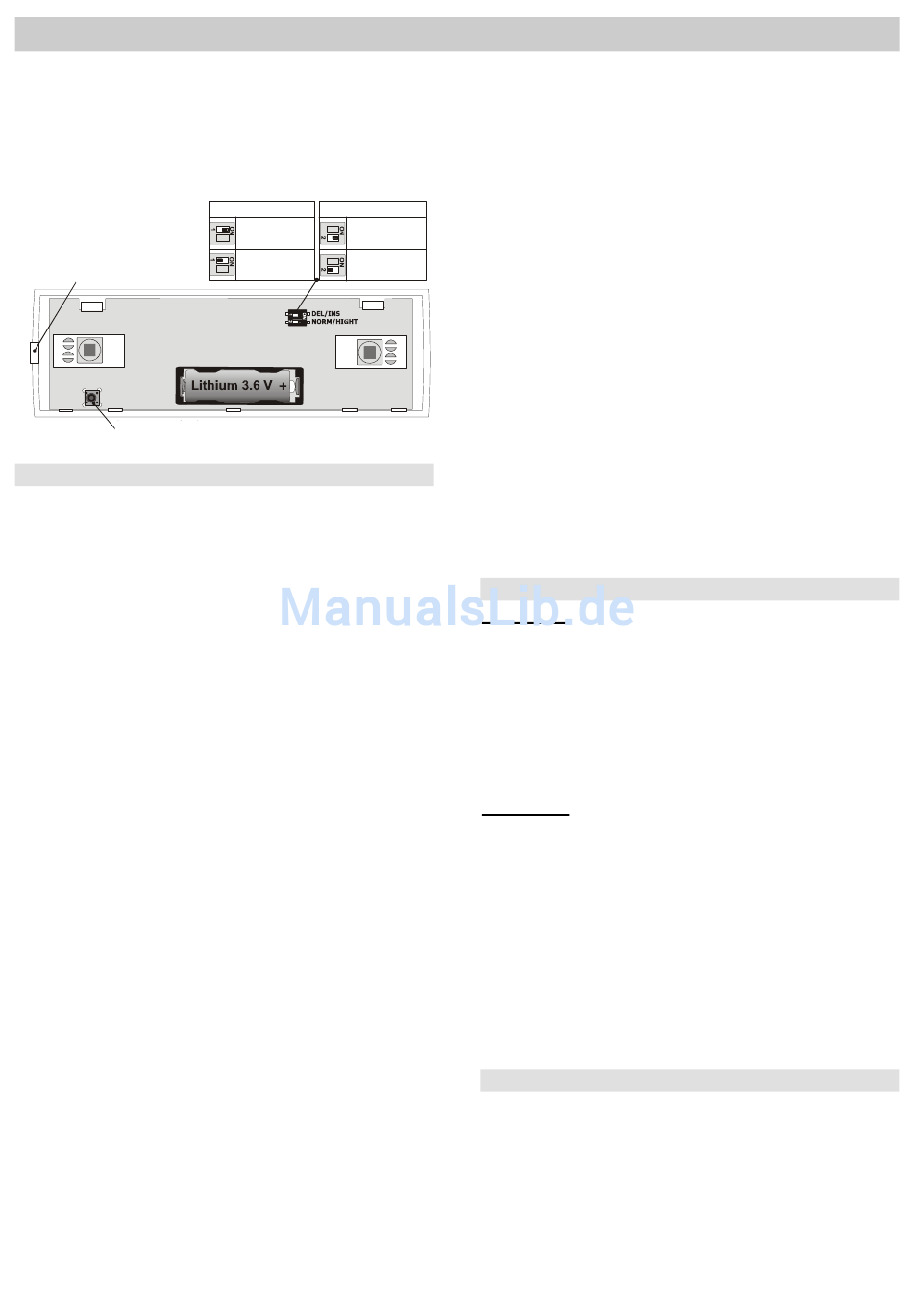

Arretierung
Sabotagekontakt
Installation
Die Installation sollte nur von einem Fachmann
durchgeführt werden. Der Melder kann an einer Wand
oder in der Ecke eines Raumes montiert werden. Die
Installationshöhe sollte ca. 120 cm über dem Boden
betragen. Objekte, die ihre Temperatur schnell ändern
(Elektroradiatoren, Gasheizgeräte etc.) sollten sich nicht
im Erfassungsbereich befinden.
Bewegliche Objekte mit einer Temperatur, die der
menschlichen ähnlich ist (z.B. Gardinen, die sich über
einem Heizkörper bewegen), sollten ebenfalls nicht im
Erfassungsbereich vorhanden sein. Richten Sie den
Melder nicht auf Fenster oder Lampen aus, und
installieren Sie ihn nicht an zugigen Stellen (z.B. neben
Ventilatoren, Belüftungslöchern oder undichten Türen
etc.).
Der Erfassungsbereich sollte nicht durch Hindernisse
blockiert werden, und der Melder sollte nicht in der Nähe
von Metallgegenständen installiert werden, da diese die
Funkkommunikation beeinträchtigen könnten.
1. Öffnen Sie das Meldergehäuse (indem Sie auf die
Verriegelung drücken) – achten Sie darauf, dass Sie
die PIR-Sensoren im Inneren des Melders nicht
berühren und die Platinenantenne nicht beschädigen.
2. Entfernen Sie die Platine – sie ist mit zwei
Verriegelungen befestigt.
3. Drücken Sie die vorgestanzten Löcher für Kabel
und Schrauben durch (mindestens eine Schraube
sollte sich im Sabotagebereich befinden).
4. Schrauben Sie die Gehäuserückseite an die
Wand, ca. 120 cm über dem Boden (senkrecht, mit
der Verriegelung nach unten).
5. Setzen Sie die
ursprünglichen Stelle ein (mit dem Sabotagekontakt
nach unten).
6. Schließen Sie die Batterie noch nicht an und
lassen Sie das Gehäuse geöffnet. Gehen Sie nun
nach der Installationsanleitung der Zentrale (des
Empfängers) vor.
30 - 8006P
Reaktion Immunität
sofort HOCH
verzögert NORMAL
Platine wieder an
Grundsätzliche Vorgehensweise:
a. Stellen Sie an der Zentrale den Errichtermodus
ein, und drücken Sie die Taste "1", um den
Anmeldemodus aufzurufen.
b. Legen Sie eine Batterie in den Melder ein, um
den Anmeldevorgang zu starten. Achten Sie
darauf,
Sabotagekontakt
Batteriesparmodus des Melders eingestellt wird
(siehe Abschnitt „5 Minuten / 1 Minute Ruhezeit").
c. Verlassen
Drücken der Taste "#".
7. Um der Norm EN 50131-2-2 zu entsprechen muss
die Verriegelung durch die mitgelieferte Schraube
fixiert werden.
Falls Sie den Melder mit einer bereits angeschlossenen
Batterie anmelden möchten, nehmen Sie die Batterie
zuerst heraus und drücken Sie kurz den Sabotage-
schalter (um eventuell vorhandene Restspannung zu
entladen). Schließen Sie dann die Batterie wieder an, um
die Anmeldung durchzuführen.
Sobald die Batterie wieder angeschlossen ist,
benötigt der Melder ca. 1 Minute, um sich zu
stabilisieren. Seine Anzeige leuchtet während dieser
Zeit permanent.
DIP-Schalter
Schalter 1: DEL / INS definiert, ob der Melder einen
Gebäudeeingang mit Ein-/ Ausgangsverzögerung über-
wacht (Position DEL). In Position INS löst der Melder einen
Sofortalarm an einer scharfgeschalteten Alarmzentrale aus.
Die Verwendung dieses Schalters ist nur sinnvoll, wenn der
Melder zusammen mit einer Alarmzentrale verwendet wird
und die Reaktion natürlich eingestellt ist. Wenn an der
Zentrale eine andere Reaktion eingestellt wurde oder der
Melder mit einem Empfänger 8002UC oder 8002AC
verwendet wird, wird der Schalter nicht benötigt.
Schalter 2: NORM / HIGH legt die Immunität gegen
Fehlalarme fest. Die Position NORM kombiniert eine sehr
hohe Immunität mit einer schnellen Reaktion des Sensors.
Der Melder wird aktiviert, sobald er Bewegungen in der
ersten und innerhalb von 3 Sekunden in der zweiten Zone
erfasst. Die Position HIGH erhöht die Immunität des
Sensors auf Kosten der Geschwindigkeit (sie wird bei
problematischen Installationen verwendet). Der Melder wird
aktiviert, wenn innerhalb von 10 Sekunden zwei NORM
Aktivierungen stattfinden.
Warnung: Die häufigste Ursache von Fehlalarmen ist
eine falsche Positionierung des Melders.
Der Melder sendet immer ein Sabotagesignal, wenn das
Gehäuse entfernt wird.
Testen des Melders
Die Anzeige zeigt die Aktivierung des Melders bis 15
Minuten nach dem Schließen des Gehäuses an. Eine
der
Bewegung in einer Zone wird durch ein kurzes Blinken
der Anzeige signalisiert. Bewegungen in beiden Zonen –
ein Alarm – werden durch ein längeres Leuchten
angezeigt. Stärke und Qualität der Meldersignale können
im Errichtermodus der Zentrale gemessen werden.
