8008P Funkbewegungsmelder für den Außenbereich
Der Funkbewegungsmelder 8008P meldet menschliche
Bewegungen außerhalb eines Gebäudes. Er besteht aus
einem Außenmelder von Optex und einem Sender, der
mit dem System 8000 kompatibel ist. Sowohl der Melder
als auch der Sender werden mit Lithiumbatterien
betrieben. Beide Komponenten haben eine gemeinsame
Stromversorgung, und
standardmäßig an eine Zentrale übermittelt. Der Melder
ist mit zwei Sabotagekontakten ausgestattet (vorne und
hinten), die ein Öffnen oder gewaltsames Entfernen des
Melders sofort melden. Er führt regelmäßig automatische
Tests durch und meldet dem System seinen Status.
Installation
Bitte beachten Sie bei der Auswahl des Installationsortes
die folgenden Anweisungen:
• Der Melder muss so installiert werden, dass sich seine
Unterseite parallel zum überwachten Bereich befindet
(entweder direkt an der Wand oder, wenn ein
Richtungswechsel erforderlich ist, mit Hilfe der mitge-
lieferten Gelenkverbindung). Auf diese Weise wird eine
hohe Immunität gegen Fehlalarme erreicht. Weitere
Details können Sie Abb. 1 entnehmen.
• Der Melder sollte 2,5 – 3 m über dem Boden installiert
werden.
• Im Erfassungsbereich des Melders sollten sich keine
anderen beweglichen Objekte (Büsche, Bäume, hohes
Gras, etc.) befinden. Diese Objekte können mit Hilfe der
mitgelieferten Folien ausgeblendet werden. Der Melder
sollte auch keinen starken Lichtquellen (Sonnen-
einstrahlung bzw. -reflektion) ausgesetzt sein. Zu diesem
Zweck können Sie
verwenden.
• Denken Sie bei der Auswahl des Installationsortes daran,
dass eine Bewegung am besten erfasst werden kann,
wenn sie quer zum Bewegungsmelder stattfindet (Abb. 2).
parallel
PARALEL
2,5 – 3 m
2,5 ... 3m

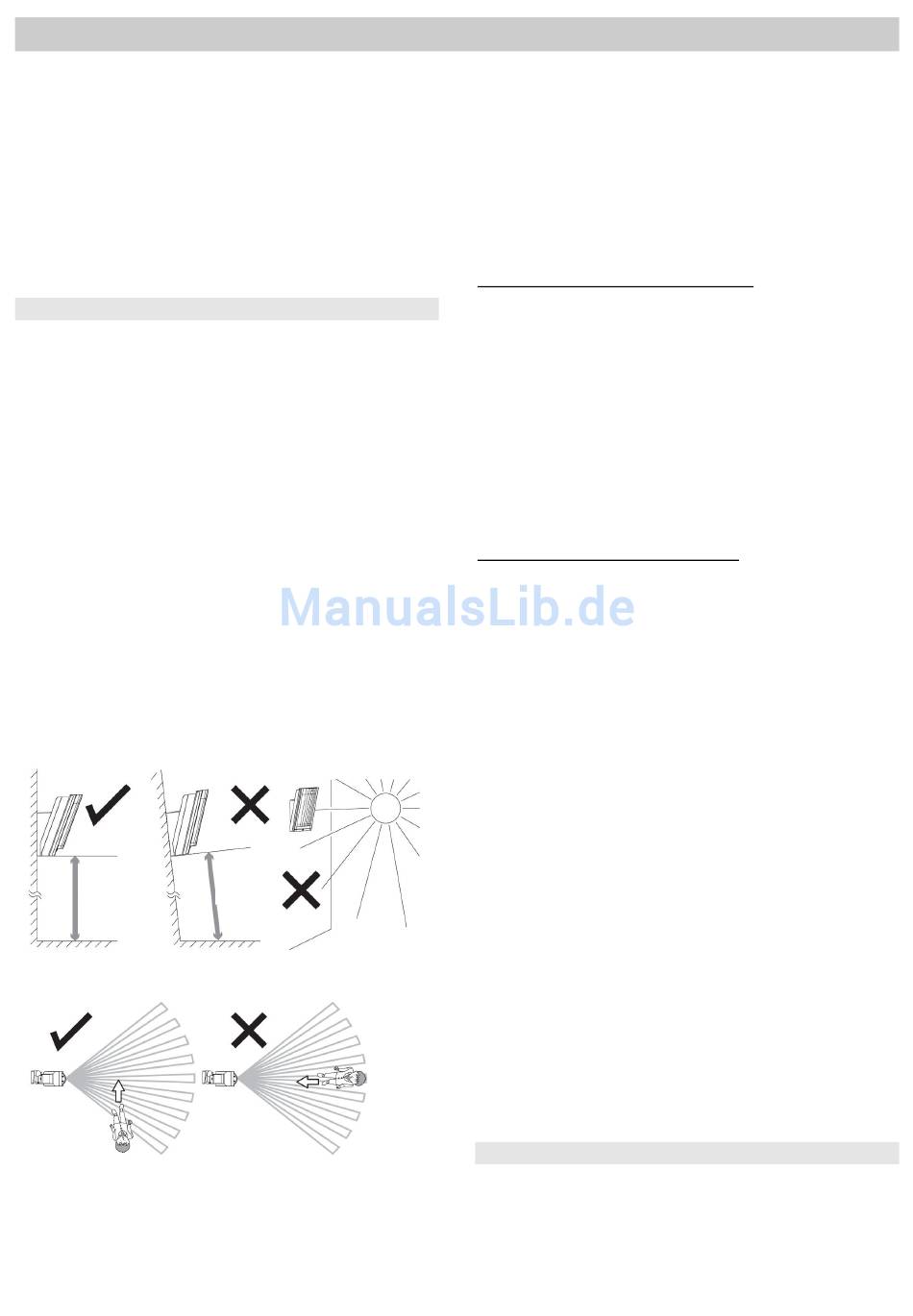

Abb.1 und 2
die Batteriewarnung
die mitgelieferte Sichthaube
schief
TILT
Vorgehensweise:
1. Lösen Sie die Sicherungsschraube an der Unterseite
des Gehäusedeckels und entfernen Sie diesen.
2. Ziehen Sie leicht an der Kunststofflasche unter dem
Infrarotsensor, um den optischen Teil zu entfernen.
Warnung:
wird
Sensorfläche des Melders.
3. Drücken Sie mit einem Schraubendreher ein Loch in
die rechte Seite der Gehäuserückseite und ziehen Sie
das Sabotagekabel durch (im Lieferumfang enthalten).
Bei Installation ohne Gelenkhalterung:
• Nehmen Sie die Montageschablone für die Gehäuse-
rückseite aus dem Deckel der Verpackung.
• Ziehen Sie das Sabotagekabel durch das Loch in der
Gehäuserückseite, und befestigen Sie einen Magnet-
kontakt an der in der Schablone markierten Stelle
(Gehäuse).
• Markieren Sie Löcher für die Schrauben und den
Magnet (Wand) an der Stelle an der Wand, an der Sie
den Melder installieren möchten, und befestigen Sie
den Magnet an der Wand.
• Befestigen Sie die Gehäuserückseite an der Wand,
und überprüfen Sie dabei die Position des Magneten
und des Reedkontakts (sie müssen sich berühren).
Bei Installation mit Gelenkhalterung:
• Nehmen Sie die Montageschablone für die Gelenk-
halterung aus dem Deckel der Verpackung.
• Drücken Sie die Kunststofflasche, um die Schrauben-
abdeckung zu entfernen (mit einer Plastikschnur
gegen Herunterfallen gesichert).
• Lösen Sie die Sicherungsschraube (an der Innenseite
unter dem Deckel), um das Gelenk zu lockern, und
drehen Sie es zur Seite, um die Installationslöcher
freizulegen.
• Ziehen Sie das Sabotagekabel durch die Aussparung
in der Gelenkhalterung, und befestigen Sie den
Magnetkontakt
(zwischen den Kunststofflaschen).
• Markieren Sie Löcher für die Schrauben und den
Magnet (Wand) an der Stelle an der Wand, an der Sie
den Melder installieren möchten, und befestigen Sie
den Magnet an der Wand.
• Befestigen Sie die Gelenkhalterung an der Wand, und
überprüfen Sie dabei die Position des Magneten und
des Reedkontakts (sie müssen sich berühren).
• Schrauben Sie nun die Gehäuserückseite an die
Gelenkhalterung. Entfernen Sie die mittlere Schraube,
die eine
schrauben Sie sie durch das Loch im unteren Teil des
Gehäuses.
Ziehen Sie das Sabotagekabel durch die Öffnung, die
4.
Sie in die Gehäuserückseite gedrückt haben, und
stecken Sie den Sabotagestecker in die mit TMP IN
markierten
eingesetzte Drahtbrücke).
Den Sender am System anmelden
Der Sender für die Funkkommunikation befindet sich
unter dem optischen Teil des Melders. Das Batteriefach
des Senders wird nicht genutzt; die Batterien werden in
den Batteriehalter eingesetzt.
Verwenden
desselben Herstellers und ersetzen Sie alle drei
Berühren Sie dabei
an der entsprechenden
vertikale Bewegung
Pins (entfernen Sie
Sie drei AA 3,6 V
nicht die
Stelle
verhindert, und
die werkseitig
Lithiumbatterien

8008P - 35
