indexa MK06 Bedienungsanleitung

MK06 Magnetkontakt
Art. Nr. 33096
4
Beschreibung
Der Magnetkontakt wird als Öffnungsmelder zur Überwachung von
Türen, Gehäusen, Fenstern usw. in Gefahrenmeldeanlagen eingesetzt.
Die Gehäusevarianten des Magnetschalters inkl. des Magneten als
Einbau- und Aufputzversion gestatten eine optimale Anpassung an das
zu sichernde Objekt. Er ist sowohl für die Einbau- als auch für die
Aufputzmontage geeignet.
Das Aufbaugehäuse ist so aufgebaut, dass der Kontakt in beide
Richtungen eingebaut werden kann. Um eine magnetische
Entkopplung bei ferromagnetischen Objekten zu gewährleisten bzw.
um einen evtl. Höhenausgleich zu kompensieren, werden Distanzblöcke
mitgeliefert. Er kann so auf eine Türzarge, einen Fensterstock oder auf
die Standfläche eines zu überwachenden Objektes montiert werden, so
dass beim Öffnen bzw. beim Abheben um mehr als 1 cm ein Alarm
ausgelöst wird.
Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht
bestimmungsgemäß und birgt erhebliche Unfallgefahren. Der
Hersteller haftet nicht für Schäden, die durch nicht
bestimmungsgemäßen Gebrauch oder falsche Bedienung verursacht
werden.

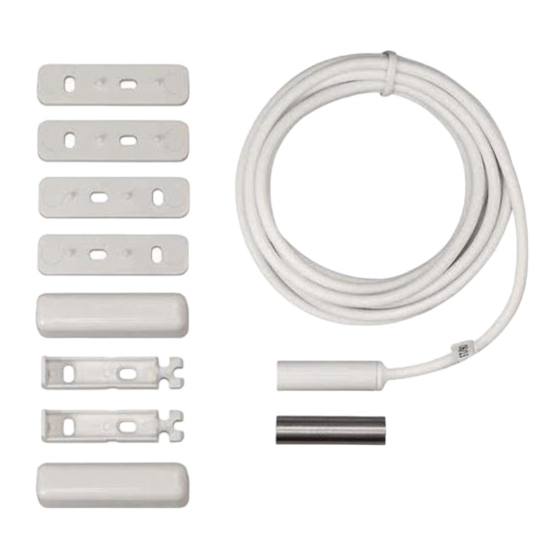

Lieferumfang
!
Kontakt mit 2 m langem, 2-adrigem Anschlusskabel
!
Magnet
!
2 Gehäuseoberteile
!
2 Gehäuseunterteile
!
4 Distanzblöcke (2 dünne, 2 dicke)
!
Anleitung
Technische Daten
Anschlussleitung: LIYY 2 x 0,14 mm²
Kontaktart: Reedkontakt NC: öffnet bei Entfernung des
Magneten
Schaltabstand: ca. 10 mm
max. Belastung des Kontaktes: 10 VA / 0,5 A
Umweltklasse: III
Schutzart: IP 67
Magnet: Alinco 500 / M8 x 30
Gehäuse: weißer Kunststoff (ABS)
Montage
Einbaumontage
Für die Einbaumontage sind sowohl für den angeschlossenen Kontakt
als auch für den Magneten Löcher der Größe 8,2 mm (8,0 + 0,2 mm)
015162 330960
zu bohren. Der Kontakt muss sich leicht in die Bohrung einführen
lassen, jedoch so fest in der Bohrung sitzen, dass er sich ohne
technische Hilfsmittel nicht wieder entfernen lässt. Um Schäden zu
vermeiden, darf beim Einbau des Kontaktes keine Gewalt angewendet
werden. Die Kontakte dürfen nicht in ferromagnetischen Materialien
sowie in Materialien mit ferromagnetischem Kern eingebaut werden.
Aufbaumontage
Bei der Montage auf magnetisch leitendem Untergrund sind
antimagnetische Schrauben sowie die Distanzblöcke zu verwenden,
welche auf die Rückseite der Gehäuseunterteile aufgedrückt werden.
Wenn nötig, verwenden Sie die Distanzblöcken, um den max.
Schaltabstand von 10 mm zu erreichen.
Befestigen Sie beide Gehäuseunterteile parallel nebeneinander auf
dem zu befestigenden Untergrund mit jeweils 2 geeigneten
Schrauben. Der Kontakt und der Magnet werden jeweils in die zwei
Gehäuseunterteile eingesetzt. Beim Kontakt-Gehäuseoberteil
brechen Sie für das Kabel an der gewünschten Stelle die
Sollbruchstelle aus dem Gehäuseoberteil. Clipsen Sie nun jeweils das
Gehäuseoberteil einfach auf das Gehäuseunterteil.
Falls bei einer Montage am Fenster der Abstand zwischen Magnet und
Kontakt zu groß sein sollte, kann der Magnet auch auf der Kante des
Fensterflügels montiert werden (s. Abb. 4).
Anschluss
Verdrahten Sie den Kontakt entsprechend dem Anschlussplan der
Anlage. Achten Sie ggf. auf benötigte Widerstände und passende
Einstellungen. Bei Zentralen mit Busanschluss verbinden Sie den
Kontakt über passende Bus-Eingangsmodule oder Funk-
Universalsender, maximal 5 Kontakte in Serie pro Meldelinie.

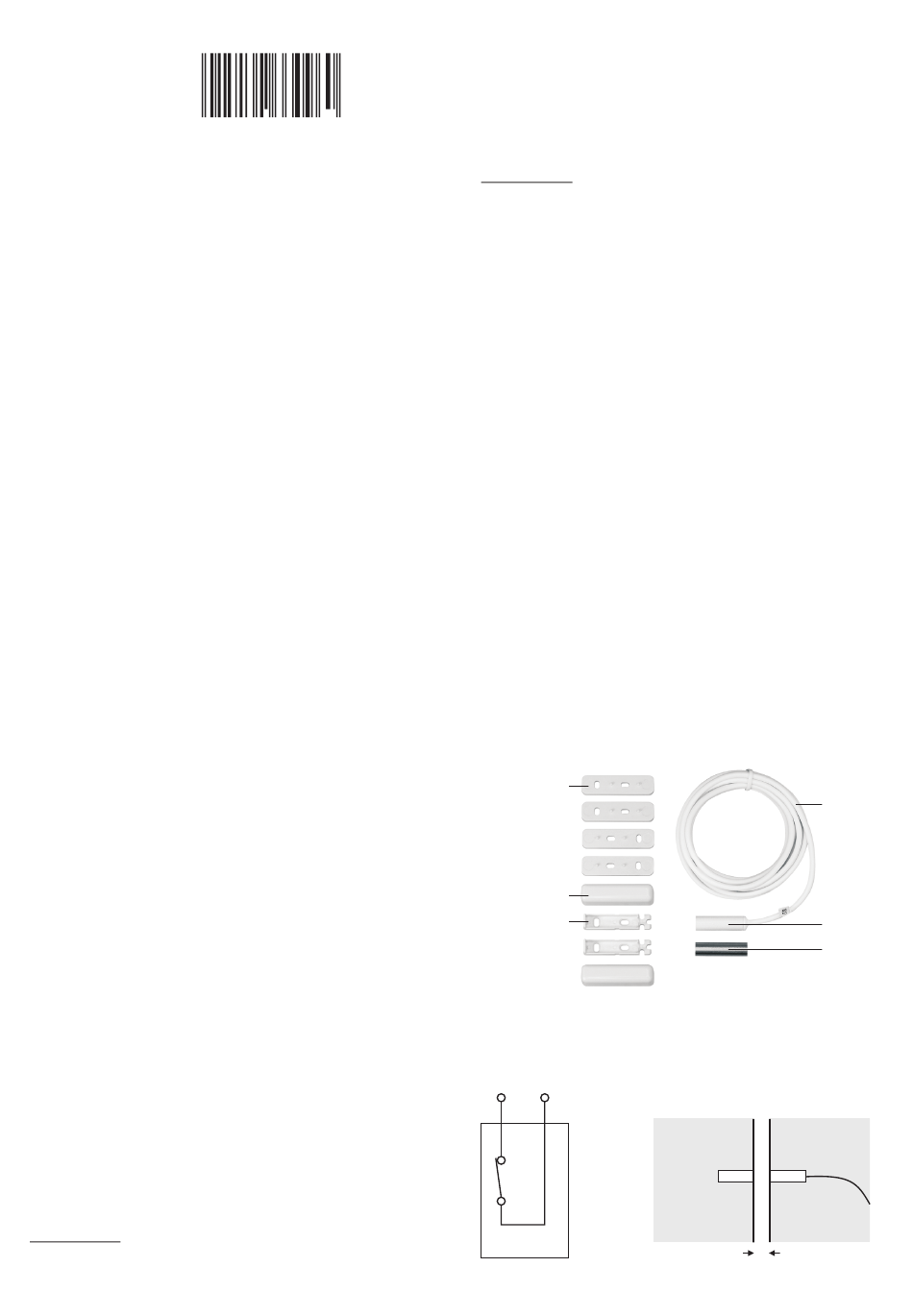

Distanzblock
Gehäuse-
oberteil
Gehäuse-
unterteil
Einbaumontage
Schaltschema
Abb. 1
Kabel
Kontakt
Magnet
Tür Türrahmen
Kontakt
Magnet
max. 10 mm
Abb. 2
