Funk-Bewegungs-/Glasbruchmelder 8000PB
Der 8000PB ist eine Komponente des Alarmsystems
System 8000. Er besteht aus zwei unabhängigen
Meldern, die zwei separate Adressen in der Zentrale
belegen. Der Bewegungsmelder arbeitet mit einem PIR-
Sensor. Der Glasbruchmelder analysiert Luftdruckver-
änderungen in Kombination mit dem charakteristischen
Geräusch von brechendem Glas. Dieses Produkt wurde
für den Gebrauch in Innenräumen konzipiert. Der
batteriebetriebene Melder
Funkprotokoll System 8000.
Verschluss
PIR-Bewegungsmelder
Lithium
3.6V
Glasbruchmelder
Installation
Die Installation der Funkalarmanlage System 8000 sollte
nur von geschulten Personen durchgeführt werden
(Sicherheitserrichter/Elektroinstallateur in Deutschland
oder Errichter mit aufrechter Gewerbeberechtigung zum
Errichten von Alarmanlagen in Österreich).
Der Melder kann an einer flachen Wand oder in der Ecke
eines Raumes installiert
Erfassungsbereiches des PIR-Sensors sollten sich keine
Objekte befinden, die ihre Temperatur rasch verändern,
so wie elektrische Radiatoren, Gasöfen etc. Bewegliche
Objekte mit einer Temperatur, die der von Menschen
ähnlich ist, wie z.B. Gardinen, die sich über einer
Heizung bewegen und Haustiere sollten sich ebenfalls
nicht im Erfassungsbereich befinden.

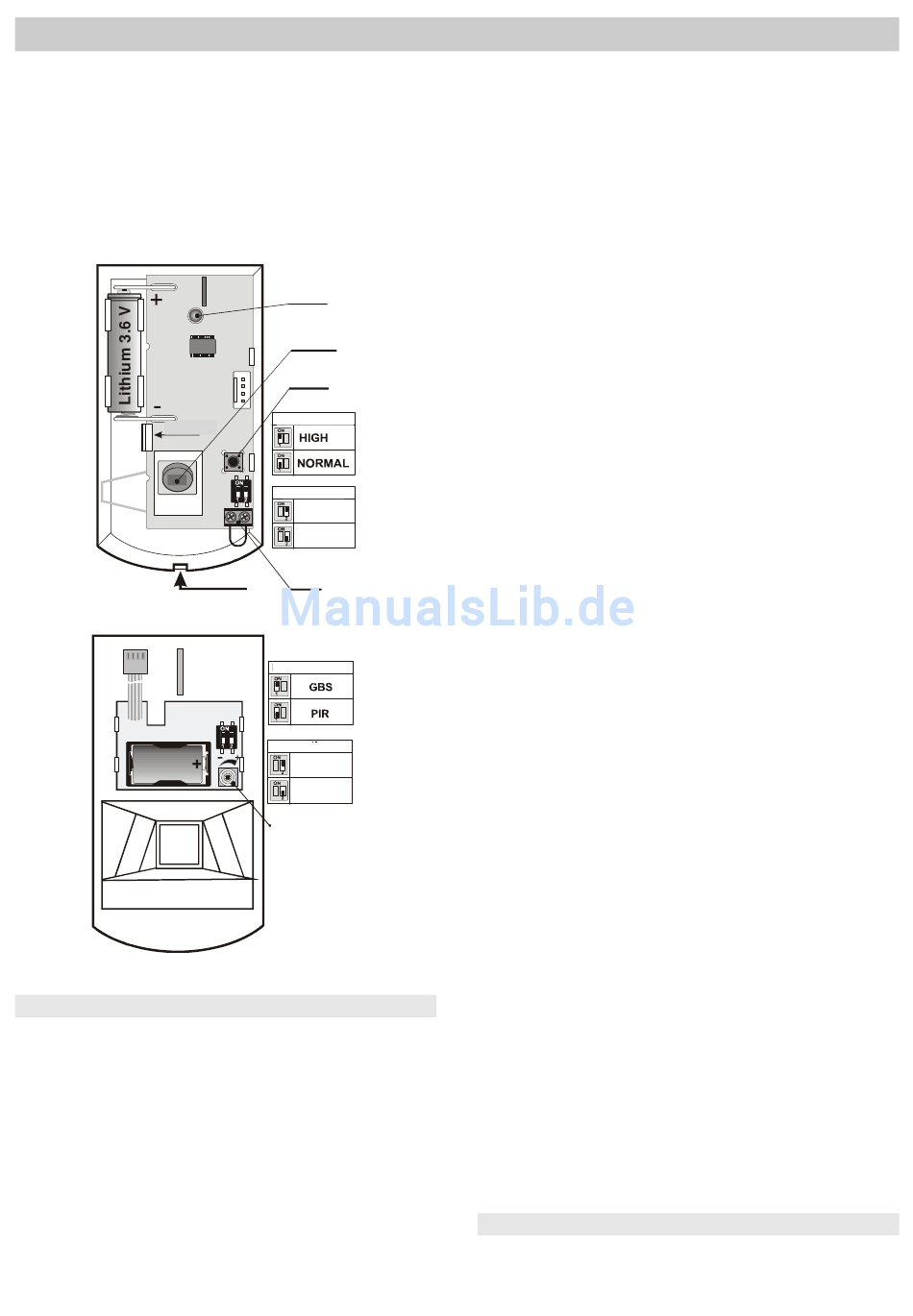

20 - 8000PB
kommuniziert über
LED
PIR
Sensor
Sabotage-
Kontakt
Immunität
Reaktion
sofort
verzögert
Verschluss Eingang
LED Anzeige
Reaktion
sofort
verzögert
GBS Empfindlichkeit
werden. Innerhalb
Der Melder sollte nicht auf Fenster oder Lampen
ausgerichtet
Luftzirkulation wie z.B. Ventilatoren, offenen Fenstern
oder Türen befinden. Aufgrund seiner Empfindlichkeit
gegen Luftdruckveränderungen und Geräusche sollte er
nicht in der Nähe von Klimaanlagen oder Lüftungs-
schächten platziert werden. Im überwachten Bereich
sollten sich keine Vibrations- oder Lärmquellen befinden.
das Auch darf die „Sicht" des Melders auf den überwachten
Bereich nicht behindert werden.
Halten Sie den Melder fern von Metallgegenständen, die
die Funkkommunikation beeinträchtigen könnten.
Warnung: Die häufigste Ursache von Fehlalarmen ist
eine ungünstige Platzierung des Melders.
Schalten Sie den Melder nicht scharf, wenn sich
Menschen oder Tiere innerhalb des Erfassungsbereiches
bewegen.
1. Öffnen Sie das Gehäuse des Melders, indem Sie
auf die Verriegelung drücken, und stecken Sie das
Kabel aus, das zum Modul auf der Gehäuse-
vorderseite führt.
2. Entfernen Sie das PIR-Modul, das durch einen
Riegel arretiert wird.
3. Drücken Sie die Bohrlöcher durch die Gehäuse-
rückseite. Mindestens eine Schraube sollte den
Sabotagebereich durchdringen.
4. Schrauben Sie die Gehäuserückseite an die Wand,
ca. 2 m über dem Boden (vertikal, mit der Verriege-
lung an der Unterseite).
5. Setzen Sie das PIR-Modul an der ursprünglichen
Stelle wieder ein.
6. Schließen Sie die Batterie noch nicht an, und
lassen Sie das Gehäuse geöffnet. Gehen Sie nach
der Bedienungsanleitung der Zentrale oder des
Empfängers vor. Die Grundlagen der Anmeldung sind
wie folgt:
a. Stellen Sie den Anmeldemodus an der Zentrale ein,
indem Sie im Errichtermodus "1" eingeben.
b. Setzen Sie eine Batterie in den Bewegungsmelder
ein, um seine Anmeldung zu aktivieren.
c. Setzen Sie eine Batterie in den Glasbruchmelder
ein, und verbinden Sie sein Kabel mit dem PIR-
Modul. Dadurch wird seine Anmeldung an der
nächsten freien Adresse in der Zentrale aktiviert.
Achten Sie darauf, dass Sie dabei nicht auf den
Sabotagekontakt
Batteriesparmodus des Melders eingestellt wird
(siehe
melders"). Der Glasbruchmelder meldet sich erst
nach dem Bewegungsmelder an.
d. Verlassen Sie den Anmeldemodus durch Drücken
der Taste "#".
Um einen Melder nach dem Einsetzen der Batterien
anzumelden, nehmen Sie zunächst die Batterien heraus,
halten Sie den Sabotagekontakt gedrückt und lassen Sie
ihn wieder los, um eventuelle Restladung zu entladen.
des
Nach dem Einsetzen der Batterien benötigt der Melder
zwei Minuten zur Stabilisierung. Während dieser Zeit
leuchtet die LED ständig.

DIP-Schalter im PIR-Modul

NORM/HIGH:
Fehlalarme. Die Position NORM kombiniert eine sehr
hohe Immunität mit schnellen Reaktionen des Sensors.
sein oder sich in
drücken,
Abschnitt „Ruhezeit
Auswahl der Immunität
der Nähe von
da sonst der
des Bewegungs-
gegen
