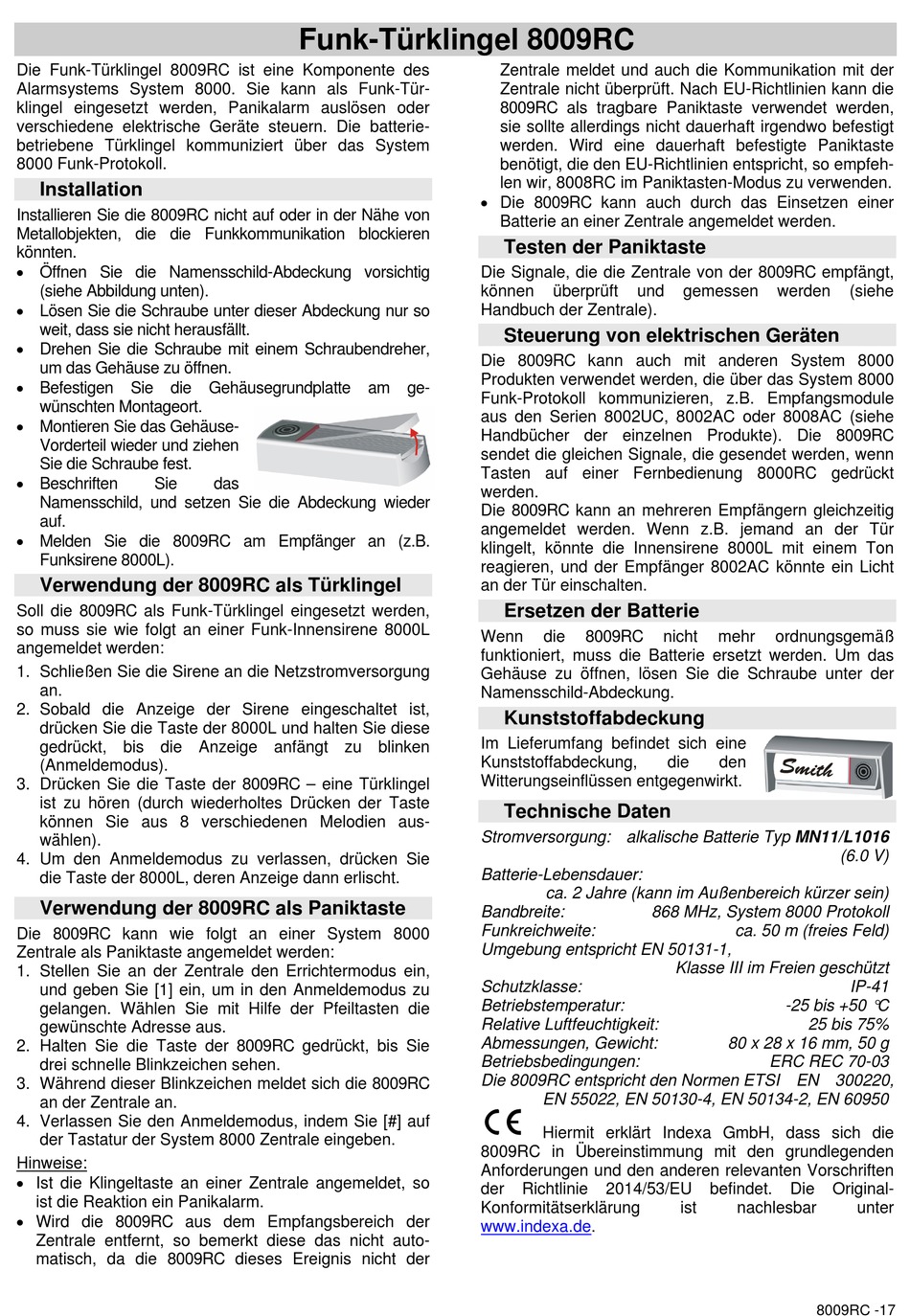

8009Rc; Funk-Türklingel - indexa SYSTEM 8000 Komponentenhandbuch

Die Funk-Türklingel 8009RC ist eine Komponente des
Alarmsystems System 8000. Sie kann als Funk-Tür-
klingel eingesetzt werden, Panikalarm auslösen oder
verschiedene elektrische Geräte steuern. Die batterie-
betriebene Türklingel kommuniziert über das System
8000 Funk-Protokoll.
Installation
Installieren Sie die 8009RC nicht auf oder in der Nähe von
Metallobjekten, die die Funkkommunikation blockieren
könnten.
 Öffnen Sie die Namensschild-Abdeckung vorsichtig
(siehe Abbildung unten).
 Lösen Sie die Schraube unter dieser Abdeckung nur so
weit, dass sie nicht herausfällt.
 Drehen Sie die Schraube mit einem Schraubendreher,
um das Gehäuse zu öffnen.
 Befestigen Sie die Gehäusegrundplatte am ge-
wünschten Montageort.
 Montieren Sie das Gehäuse-
Vorderteil wieder und ziehen
Sie die Schraube fest.
 Beschriften
Sie
Namensschild, und setzen Sie die Abdeckung wieder
auf.
 Melden Sie die 8009RC am Empfänger an (z.B.
Funksirene 8000L).
Verwendung der 8009RC als Türklingel
Soll die 8009RC als Funk-Türklingel eingesetzt werden,
so muss sie wie folgt an einer Funk-Innensirene 8000L
angemeldet werden:
1. Schließen Sie die Sirene an die Netzstromversorgung
an.
2. Sobald die Anzeige der Sirene eingeschaltet ist,
drücken Sie die Taste der 8000L und halten Sie diese
gedrückt, bis die Anzeige anfängt zu blinken
(Anmeldemodus).
3. Drücken Sie die Taste der 8009RC – eine Türklingel
ist zu hören (durch wiederholtes Drücken der Taste
können Sie aus 8 verschiedenen Melodien aus-
wählen).
4. Um den Anmeldemodus zu verlassen, drücken Sie
die Taste der 8000L, deren Anzeige dann erlischt.
Verwendung der 8009RC als Paniktaste
Die 8009RC kann wie folgt an einer System 8000
Zentrale als Paniktaste angemeldet werden:
1. Stellen Sie an der Zentrale den Errichtermodus ein,
und geben Sie [1] ein, um in den Anmeldemodus zu
gelangen. Wählen Sie mit Hilfe der Pfeiltasten die
gewünschte Adresse aus.
2. Halten Sie die Taste der 8009RC gedrückt, bis Sie
drei schnelle Blinkzeichen sehen.
3. Während dieser Blinkzeichen meldet sich die 8009RC
an der Zentrale an.
4. Verlassen Sie den Anmeldemodus, indem Sie [#] auf
der Tastatur der System 8000 Zentrale eingeben.
Hinweise:
 Ist die Klingeltaste an einer Zentrale angemeldet, so
ist die Reaktion ein Panikalarm.
 Wird die 8009RC aus dem Empfangsbereich der
Zentrale entfernt, so bemerkt diese das nicht auto-
matisch, da die 8009RC dieses Ereignis nicht der
Funk-Türklingel 8009RC
das
Zentrale meldet und auch die Kommunikation mit der
Zentrale nicht überprüft. Nach EU-Richtlinien kann die
8009RC als tragbare Paniktaste verwendet werden,
sie sollte allerdings nicht dauerhaft irgendwo befestigt
werden. Wird eine dauerhaft befestigte Paniktaste
benötigt, die den EU-Richtlinien entspricht, so empfeh-
len wir, 8008RC im Paniktasten-Modus zu verwenden.
 Die 8009RC kann auch durch das Einsetzen einer
Batterie an einer Zentrale angemeldet werden.
Testen der Paniktaste
Die Signale, die die Zentrale von der 8009RC empfängt,
können überprüft und
Handbuch der Zentrale).
Steuerung von elektrischen Geräten
Die 8009RC kann auch mit anderen System 8000
Produkten verwendet werden, die über das System 8000
Funk-Protokoll kommunizieren, z.B. Empfangsmodule
aus den Serien 8002UC, 8002AC oder 8008AC (siehe
Handbücher der einzelnen Produkte). Die 8009RC
sendet die gleichen Signale, die gesendet werden, wenn
Tasten auf einer Fernbedienung 8000RC gedrückt
werden.
Die 8009RC kann an mehreren Empfängern gleichzeitig
angemeldet werden. Wenn z.B. jemand an der Tür
klingelt, könnte die Innensirene 8000L mit einem Ton
reagieren, und der Empfänger 8002AC könnte ein Licht
an der Tür einschalten.
Ersetzen der Batterie
Wenn die

8009RC

funktioniert, muss die Batterie ersetzt werden. Um das
Gehäuse zu öffnen, lösen Sie die Schraube unter der
Namensschild-Abdeckung.
Kunststoffabdeckung
Im Lieferumfang befindet sich eine
Kunststoffabdeckung,
Witterungseinflüssen entgegenwirkt.
Technische Daten
Stromversorgung: alkalische Batterie Typ MN11/L1016
Batterie-Lebensdauer:
ca. 2 Jahre (kann im Außenbereich kürzer sein)
Bandbreite: 868 MHz, System 8000 Protokoll
Funkreichweite:
Umgebung entspricht EN 50131-1,
Schutzklasse:
Betriebstemperatur:
Relative Luftfeuchtigkeit:
Abmessungen, Gewicht:
Betriebsbedingungen:
Die 8009RC entspricht den Normen ETSI EN 300220,
EN 55022, EN 50130-4, EN 50134-2, EN 60950
Hiermit erklärt Indexa GmbH, dass sich die
8009RC in Übereinstimmung mit den grundlegenden
Anforderungen und den anderen relevanten Vorschriften
der Richtlinie 2014/53/EU
Konformitätserklärung
www.indexa.de.
gemessen werden
nicht mehr ordnungsgemäß
die den
ca. 50 m (freies Feld)
Klasse III im Freien geschützt
-25 bis +50 °C
25 bis 75%
80 x 28 x 16 mm, 50 g
ERC REC 70-03
befindet. Die Original-
ist nachlesbar
8009RC -17
(siehe
(6.0 V)
IP-41
unter
