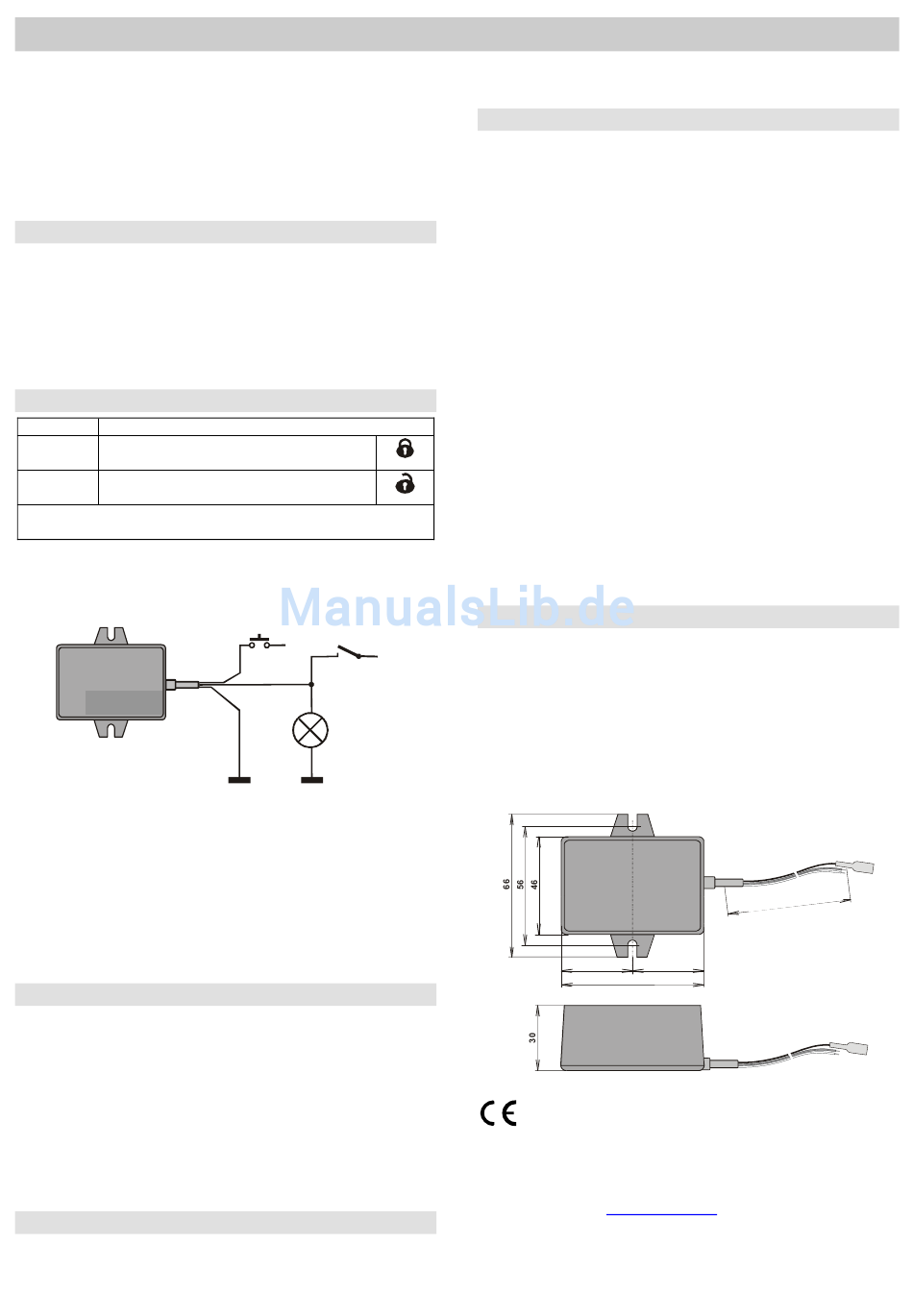

Der 8005RC ist eine Komponente des Alarmsystems
SYSTEM 8000. Er wird in einem Fahrzeug installiert und
kann elektrische Einrichtungen
fernsteuern, eine SYSTEM 8000 Zentrale scharf/unscharf
schalten oder ein Alarmsignal von einem Fahrzeug an ein
SYSTEM 8000 Alarmsystem senden. Der Funksender
wird nicht ständig mit Strom versorgt und sendet nur ein
Signal, wenn er an +12 V DC angeschlossen ist.
Installation
Installieren Sie den Funksender im Innenraum des
Fahrzeugs (z.B. auf dem Armaturenbrett). Er sollte nicht
direkt auf einer Metallfläche installiert werden (dies
beeinträchtigt die Funkreichweite). Es wird empfohlen, den
Funksender mit Schrauben auf einem Kunststoffteil des
Fahrzeugs zu befestigen. Die Kabel dienen auch als
Antenne, deshalb sollten sie nicht kürzer sein als 30 cm.

Verdrahtung

schwarz
Anschluss an +12 V sendet das Signal
rot
SET (scharf)
Anschluss an +12 V sendet das Signal
weiß
UNSET (unscharf)
Beim Anschluss beider Kabel an +12 V wird ein Paniksignal
gesendet.
• Bei Betrieb in einem Fahrzeug können bestehende
Schalter im Fahrzeug verwendet werden (Fernlicht-
Schalter, Hupe etc.). Alternativ kann jeder andere
geeignete Schalter installiert werden.

8005RC

RC-85
schwarz
Beispiel einer Verdrahtung in einem Fahrzeug
• Um Alarminformation von einem Fahrzeug an ein
SYSTEM 8000 Alarmsystem zu senden, verbinden
Sie das rote und das weiße Kabel mit dem
Alarmausgang, an dem während eines Alarms +12 V
gegeben sind (z.B. dem Sirenenausgang).
Achtung: Verwenden Sie diesen Ausgang nicht als
Autoalarm-Bestätigung,
Fehlalarmen führen.
Doppel-Puls-Reaktion
In den Werkseinstellungen sendet der 8005RC sofort ein
Signal, wenn Spannung anliegt. Diese Reaktion kann
durch die Steckbrücke im Gerät verändert werden. So
wird das Signal nur dann ausgelöst, wenn eine
Spannung 2-mal innerhalb von 2 Sekunden anliegt (so
kann ein Signal beispielsweise durch Auslösen der
Lichthupe ausgelöst werden).
Liegt an beiden Eingängen gleichzeitig Spannung an, so
wird sofort ein Panikalarm gesendet, unabhängig von der
Position der Steckbrücke.
Anmeldung an einem Empfänger
Das Anmelden eines 8005RC geschieht wie bei einer
Fernbedienung 8006RC. Aber statt die Tasten zu
Funksender 8005RC (Autozubehör)
(z.B. Garagentore)
Masse
+12V
+12V
rot
red
Lampe
optical
Lichthupe
horn
white
weiß
black
full-beam Fernlicht
dies würde sonst
drücken, werden
angeschlossen.
Funktionen des 8005RC
Der 8005RC sendet nur in dem Moment Signale, in
dem die Kabel an +12 V angeschlossen werden. Für
die nächste Übermittlung müssen die Kabel zuerst von
den +12 V getrennt und dann wieder angeschlossen
werden. Die Funktionen der Kabel sind voneinander
unabhängig – wenn ein Kabel ständig an +12 V
angeschlossen ist, funktioniert das andere immer noch.
Zum Steuern von Einrichtungen können die Empfänger
8002UC, 8002AC oder 8008AC verwendet werden (der
Sender wird durch das Aktivieren am Empfänger
angemeldet
entsprechenden Empfängers).
Zur akustischen Signalgebung kann die Gongfunktion
der Funk-Innensirene 8000L genutzt werden (der Sender
wird durch das Aktivieren an der Sirene angemeldet –
siehe Bedienungsanleitung der Sirene).
Um einen Alarm in einem Fahrzeug an ein SYSTEM
8000 Alarmsystem zu melden, kann der Funksender an
der System 8000 Zentrale angemeldet werden –
schließen Sie hierzu im Anmeldemodus der System 8000
Zentrale beide Kabel des 8005RC (rot und weiß) an +12
V an und lassen Sie sie für ca. 3 Sek. angeschlossen
(dies hat den gleichen Effekt wie das Drücken und Halten
der Tasten auf der Fernbedienung).
Technische Daten
Stromversorgung
Verbrauch
Frequenz
Funkreichweite
Konfiguration der Eingänge
Betriebstemperatur
Lagertemperatur
Abmessungen, Gewicht
Kann gemäß ERC REC 70-03 betrieben werden.
zu
33
Hiermit erklärt Indexa GmbH, dass sich der
8005RC
grundlegenden
relevanten Vorschriften
befindet. Die
nachlesbar unter www.indexa.de.
die beiden Kabel
– siehe Bedienungsanleitung
868 MHz, System 8000 Protokoll
ca. 50 m (freies Feld)
84 x 53 x 25 mm, 120 g
Länge ca.60 cm
33
66
in Übereinstimmung
Anforderungen und
der Richtlinie
Original-Konformitätserklärung
an +12 V
des
12V ± 30%
0 / 20 mA
1oder 2 Pulse
-10 bis +40°C
-40 bis +85 °C
mit den
den anderen
2014/53/EU
ist
8005RC -13
