Inhaltszusammenfassung für indexa 8300K

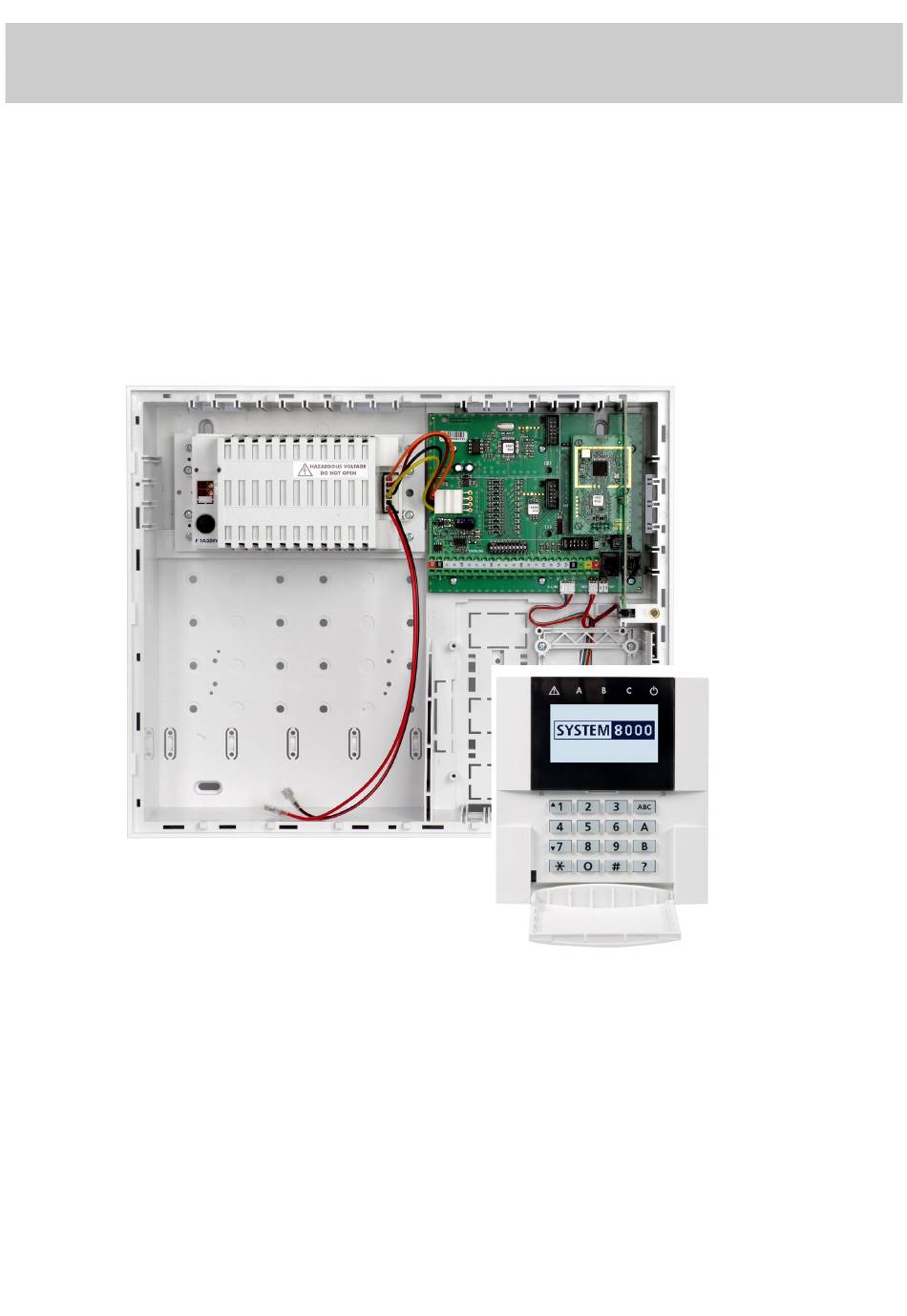

  • Seite 1 SYSTEM 8000 Zentrale 8300K...
  • Seite 2: Inhaltsverzeichnis

    Inhalt: 1 Architektur der Zentrale ..........................4 1.1 Erforderliche Systemkonfiguration ......................... 4 2 Vorbereitung der Zentrale ..........................4 3 Platine ................................4 3.1 Beschreibung der Platine ............................5 3.2 Verdrahtete Eingänge auf der Platine ........................5 3.3 Installation weiterer verdrahteter Eingangsmodule ....................6 3.4 Installation von Funkmodulen ..........................
  • Seite 3           Diese Anleitung ist gültig für die Zentrale 8300K. Die Zentrale kann über einen PC mit OLink Software konfiguriert werden. Änderungen vorbehalten Indexa GmbH Paul-Böhringer-Str. 3 74229 Oedheim Deutschland www.indexa.de 2017_07_12...
  • Seite 4: Architektur Der Zentrale

    Bohren Sie nun die Löcher für die Kabel. Führen Sie das Die Zentrale 8300K ist eine modulare Einheit mit 50 Adressen Stromkabel links an der Stromversorgung (Anschluss) vorbei, (mit 01 bis 50 gekennzeichnet). Das Herz der Zentrale ist die getrennt von den anderen Kabeln.
  • Seite 5: Beschreibung Der Platine

    3.2. Verdrahtete Eingänge auf der Platine Auf der Platine befinden sich verdrahtete Eingänge für die Adressen 01 bis 10. Alle verdrahteten Eingänge verhalten sich identisch: Doppel-Endwiderstände, die Stand-by, Aktivierung RESET oder Sabotage eines Stromkreises wie folgt erkennen. 21 ... 30 RADIO Stand-by / Ruhe 1 kΩ...
  • Seite 6: Installation Weiterer Verdrahteter Eingangsmodule

    3.5 Installation Kommunikationsmodulen Y,X,V Schrauben Sie das Kommunikationsmodul auf die Halterung, die 1 2 3 4 sich in der unteren rechten Ecke des Zentralengehäuses befindet. Wenn Sie ein GSM-Wählgerät (Y) installieren und das GSM- Signal am Installationsort stark ist, kann die selbstklebende Antenne direkt auf der flachen Oberfläche der Halterung Sabotage Melder...
  • Seite 7: Stromversorgung Der Zentrale

    Die Zentrale verfügt über 50 Adressen (01 bis 50), an denen Komponente Hinweis bis zu 50 Funkkomponenten angemeldet werden können Zentrale 8300K ohne Kommunikationsmodul (Melder, Tastaturen, Fernbedienungen, Sirenen etc.). Eine Modul 8200 R Komponente kann einer Adresse entweder durch Anmelden...
  • Seite 8: Angemeldete Funkkomponenten Testen

    Geben Sie “1” ein, um den Anmeldemodus einzustellen. Hinweise: Die erste freie Adresse wird angeboten.  Die Bewegungsmelder 8000P und 8005P können bis 15 Minuten nach dem Schließen ihres Gehäuses getestet Mit den Tasten können Sie die gewünschte werden. Danach ignorieren die Melder häufige Bewegungen Adresse auswählen (falls die Adresse bereits belegt ist, (siehe Bedienungsanleitung der Melder).
  • Seite 9: Anmelden Der Zentrale An Uc Und Ac Modulen

    5.5. Anmelden der Zentrale an UC und AC Modulen Wenn die Eingangsverzögerung durch einen Abschluss- türenmelder ausgelöst wurde, wird der Parameter x stattdessen Wenn Signale der programmierbaren Ausgänge PGX und PGY mit 30 sn multipliziert (1=30 s, 2=60 s,...) – dies bedeutet, dass an die Ausgangsmodule 8000UC oder 8000AC übermittelt die Eingangsverzögerung in diesem Fall sechs Mal länger ist als werden sollen, müssen Sie die Zentrale wie folgt an diesen...
  • Seite 10: Telefonnummern Im Anwendermodus Ändern

    6.5. Telefonnummern im Anwendermodus ändern Hauptzentrale. Die Hauptzentrale reagiert auf manche Signale und zeigt die Adresse der Unterzentrale als Quelle an. Wenn die Zentrale mit einem Kommunikationsmodul 8000Y, Nach der Anmeldung der Unterzentrale an der Hauptzentrale 8000V oder 8000X ausgestattet ist, kann der Inhaber des funktioniert die Steuerung dieser beiden Zentralen unabhängig Anwendermodus Hauptcodes...
  • Seite 11: Auslösende Melder Anzeigen

    unbestätigten Eingangsverzögerung ausgelöst wird, beginnt Funktion/Sequenz die bestätigte Eingangsverzögerung. Wenn sie abläuft (da Gesamtscharfschaltung Taste ABC Code/Karte das System nicht unscharf wird), wird ein Einbruchalarm A scharfschalten Taste A Taste A, Code/Karte ausgelöst. AB scharfschalten (oder B) Taste B Taste B, Code/Karte ...
  • Seite 12: Drahtgebundene Sirenen Bei Jedem Alarm Aktiv

    6.22. Abschlusstürenmelder Werkseinstellung: Bestätigungstöne deaktiviert 6.19. Drahtgebundene Sirenen bei jedem Alarm In diesem Modus können bis zu 5 Melder als Abschluss- türenmelder definiert und den Adressen 01 bis 05 oder 46 bis 50 aktiv zugeordnet werden, um das Verlassen eines Gebäudes, Mit dieser Sequenz können interne und externe Sirenen besonders über eine Garage, einfacher zu machen: deaktiviert werden (IW und EW), wenn ein Teil des Systems...
  • Seite 13: Unscharf Schalten Des Systems Mit Einem Abschlusstürenmelder

    Unscharf schalten Systems einem Die Teilscharfschaltung kann auch über eine Fernbedienung Abschlusstürenmelder: erfolgen. Die Tasten können für das Scharf-/ Wenn ein Abschlusstürenmelder in einem scharfgeschalteten Unscharfschalten gesamten Systems programmiert System ausgelöst wird, beginnt eine Eingangsverzögerung werden, und die Tasten können für das Scharfschalten von 30 bis 270 Sekunden.
  • Seite 14: Steuerung Der Pg-Ausgänge Mit Den Tasten  8 Und 9

    6.26. Steuerung der PG-Ausgänge mit den Tasten 6851 Aktivierung speichern  8 und 9 6850 Aktivierung nicht speichern Mit dieser Funktion können die Ausgänge PGX und PGY über Werkseinstellung: Aktivierung speichern die Tastatur durch Drücken der Tasten 8 und 9 (oder der Tasten ) gesteuert werden.
  • Seite 15: Einzelalarmanzeige

    6.33. Einzelalarmanzeige Hinweise: Das System hat bis zu 50 Benutzerpositionen (01 bis 50). Bei dieser Funktion kann immer nur ein Einbruchalarm Jeder Position können ein Zugangscode und eine Zugangs- angezeigt werden. Wenn ein Einbruchalarm ausgelöst wurde karte zugeordnet werden. Wenn einem Benutzer sowohl ein und noch nicht beendet ist, können keine weiteren Alarme Code als auch eine Karte zugeordnet sind, legen die oben angezeigt werden, egal wie viele Alarme noch ausgelöst...
  • Seite 16: Reaktionen Von Codes/Karten Und Zuordnung Der Sektionen

    AB (Verwendung der Taste B auf der Tastatur, z.B. Scharf- 24 Stunden löst einen Einbruchalarm auch bei unscharfem System aus (laut oder still – schalten der Garage und des Erdgeschosses bei Nacht). siehe 6.38) ABC (Verwendung der Taste ABC, z.B. um das gesamte Folgeverzögerung Bietet immer eine Ausgangsverzöger- System beim Verlassen des Hauses scharfzuschalten).
  • Seite 17: Anmeldung Durch Eingabe Von Produktcodes

    Hinweise zu den Reaktionen von Codes/Karten: 6.44. Errichtercode ändern Wenn ein Code/eine Karte eine natürliche Reaktion hat, d.h. Mit dem Errichtercode kann der Errichtermodus eingestellt r=1, dann ist seine/ihre Reaktion scharfschalten, unscharf- werden. Um den Errichtercode zu ändern, geben Sie ein (im schalten, scharfschalten etc.
  • Seite 18: Empfohlene Einstellungen

    Hinweise: 7.1.2. LCD-Display Nur Großbuchstaben können eingegeben werden. Die erste Zeile zeigt den Status an: ausgelöster Melder, Die Länge des Textes muss auf die Länge des Displays Errichtermodus etc. Im Stand-by-Modus wird der Text “System begrenzt werden. 8000” angezeigt (editierbar, siehe 6.47). Der Text wird nur in der Tastatur gespeichert, die zum Die zweite Zeile zeigt den Namen einer Komponente an (z.B.
  • Seite 19: Zugangscodes Und -Karten Programmieren

    9 Steuerung von PGY (ON/OFF = 91/90 oder geben Sie Bedienung des Systems über eine Außentastatur: 9 ein, um den Ausgang auszulösen, wenn eine Puls- Wenn das System mit einer Außentastatur 8000H oder einem reaktion programmiert ist)* externen Kartenleser 8000N ausgestattet ist, können diese Geräte wie eine Innentastatur funktionieren oder nur auf die 0 Zum Einstellen des Errichtermodus (0 Errichtercode –...
  • Seite 20: Überwachung Eines Fahrzeugs In Der Nähe Des Systems

    Um eine Komponente zu umgehen, drücken Sie die schalten, um das Fahrzeug zu überwachen, und Sektion B Taste: unscharfschalten. Überwachung Funk- 2 um die Komponente für einen Alarmzyklus zu kommunikation sollte bei den Meldern im Fahrzeug deaktiviert werden, um Fehlermeldungen zu vermeiden, umgehen (die Anzeige blinkt).
  • Seite 21: Technische Daten Der Zentrale

    Kann gemäß ERC REC 70-03 betrieben werden. * Diese Signale werden auch per Funk an Funksirenen und Empfängermodule AC und UC übertragen. Hiermit erklärt Indexa GmbH, dass der Funkanlangentyp 8300K der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU- Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:...
  • Seite 22 RESET FUNK T1,6A 250V I-LINE E-LINE TMP2 TMP1 8000Y 8000X 8000V JA68 Abb. 17 Aufbau der Zentrale Beschreibung: 1. Modul für die Spannungsversorgung; 2. Anschluss für die Spannungsversorgung; 3. Sicherung; 4. Raum für Notstrombatterie; 5. Befestigungsband für die Notstrombatterie; 6. mögliches Loch für Kabel; 7. Anschluss für externen Bus (OLink;...
  • Seite 23: Programmiersequenzen

    12. Programmiersequenzen Einstellung Werksein- Funktion Sequenz Optionen gemäß Bemerkungen stellung EN-50131-1 Anmeldemodus einstellen Tasten:  Komponenten melden nichts An jeder Adresse von 01 bis 50 kann sich beim Anschluss = Blättern in eine Funkkomponente (Melder, Tastatur, ihrer Adressen Fernbedienung, Sirene oder Unter- Spannungsversorgung...
  • Seite 24 Einstellung Werksein- Funktion Sequenz Optionen gemäß Bemerkungen stellung EN-50131-1 Alarmbestätigung durch 2. Melder 321 = JA 320 = NEIN Ein Alarm kann durch jeden NEIN In diesem Modus wird das Auslösen anderen Einbruchmelder in eines Einbruchmelders in einer scharfge- jeder scharfgeschalteten schalteten Sektion nur als unbestätigter Sektion bestätigt werden.
  • Seite 25 Einstellung Werkseins Funktion Sequenz Optionen gemäß Bemerkungen tellung EN-50131-1 Einzelalarmanzeige 691x 6911 = JA 6910 = NEIN Mit dieser Funktion kann kein weiterer 6911 = während eines Einbruchalarm ausgelöst werden, wenn Einbruchalarms werden keine bereits ein Einbruchalarm ausgelöst weiteren Alarme gemeldet wurde.
  • Seite 26: Zugangscodes Und -Karten Programmieren

    Einstellung Werkseins Funktion Sequenz Optionen gemäß EN- Bemerkungen tellung 50131-1 60 nn nn = Adresse 01 bis 50, xxxxxxxx = die letzten 8 Stellen des Anmeldung durch Eingabe xxxxxxx Produktcodes (unter dem Strichcode auf dem Gerät) Produktcodes n – Ereignisnummer (0 bis 9) Zeitplan für die automatische Scharf- a –...
