2.5.11 Anschließen eines FlexPendant
Position des FlexPendant-Anschlusses

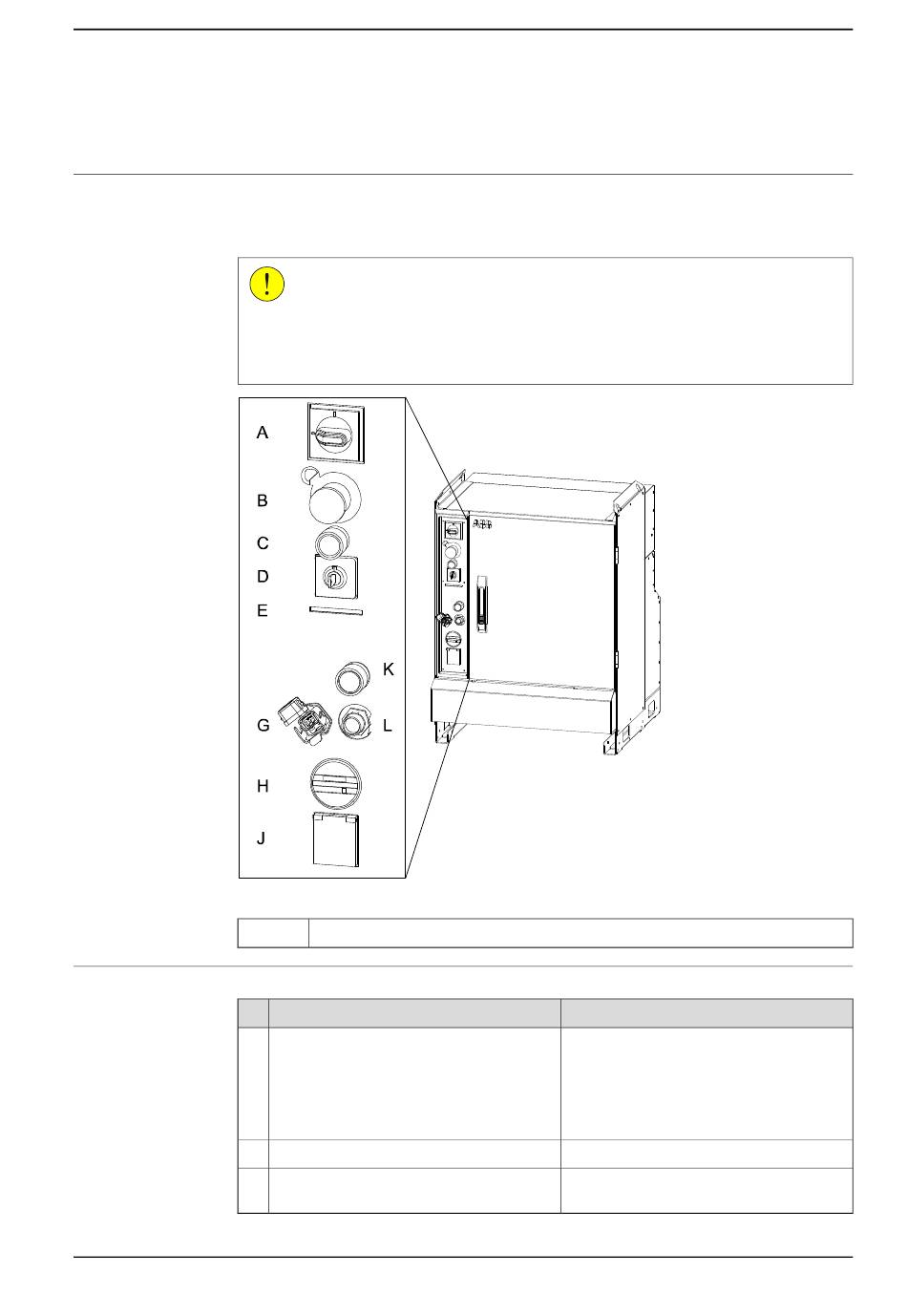

Der FlexPendant-Anschluss an der IRC5-Steuerung ist am Bedienfeld der Steuerung
oder an einem externen Bedienfeld angebracht.
xx0600002782
L
Anschließen eines FlexPendant
1
2
3
Produkthandbuch - IRC5
3HAC047136-003 Revision: X
VORSICHT
Überprüfen Sie den Steckverbinder immer auf Schmutz und Beschädigung, bevor
Sie ihn an die Steuerung anschließen. Reinigen oder ersetzen Sie beschädigte
Teile.
FlexPendant-Anschluss (A22.X1)
Aktion
Suchen Sie die FlexPendant-Anschluss-
buchse an der Steuerung oder dem Bedi-
enfeld.
Schließen Sie das FlexPendant-Kabel an.
Drehen Sie den Verschlussring des
Steckers im Uhrzeigersinn fest.
© Copyright 2004-2022 ABB. Alle Rechte vorbehalten.
2 Installation und Inbetriebnahme
2.5.11 Anschließen eines FlexPendant
Information
Die Steuerung muss sich im Einrichtbetrieb
befinden. Wenn das System über eine Hot
plug-Taste verfügt, können Sie den An-
schluss auch im Automatikbetrieb trennen.
Siehe Abschnitt Verwendung der Option
hot plug auf Seite 93.
