Ausbau
Nachfolgend wird das Ausbauen des Lüfters aus der Computereinheit beschrieben.
1
2
3
4
5
Produkthandbuch - IRC5
3HAC047136-003 Revision: X
Aktion
GEFAHR
Schalten Sie den Netzstrom vor dem Be-
ginn von Arbeiten im Schrank ab. Weitere
Informationen siehe Elektrische Sicherheit
auf Seite 38.
ELEKTROSTATISCHE ENTLA-
DUNG (ESD)
Die Ausrüstung reagiert empfindlich auf
elektrostatische Entladungen (ESD). Lesen
Sie vor der Handhabung der Ausrüstung
die Sicherheitsinformationen im Abschnitt
Die Einheit reagiert empfindlich auf ESD
auf Seite 51.
Öffnen Sie die Computereinheit, indem Sie
die Befestigungsschrauben der oberen
Abdeckung entfernen und die obere Abde-
ckung abheben.
Trennen Sie den Steckverbinder für den
Lüfter und entfernen Sie die Kabelbinder.
Entfernen Sie die Lüfterbefestigungsschrau-
be.
© Copyright 2004-2022 ABB. Alle Rechte vorbehalten.

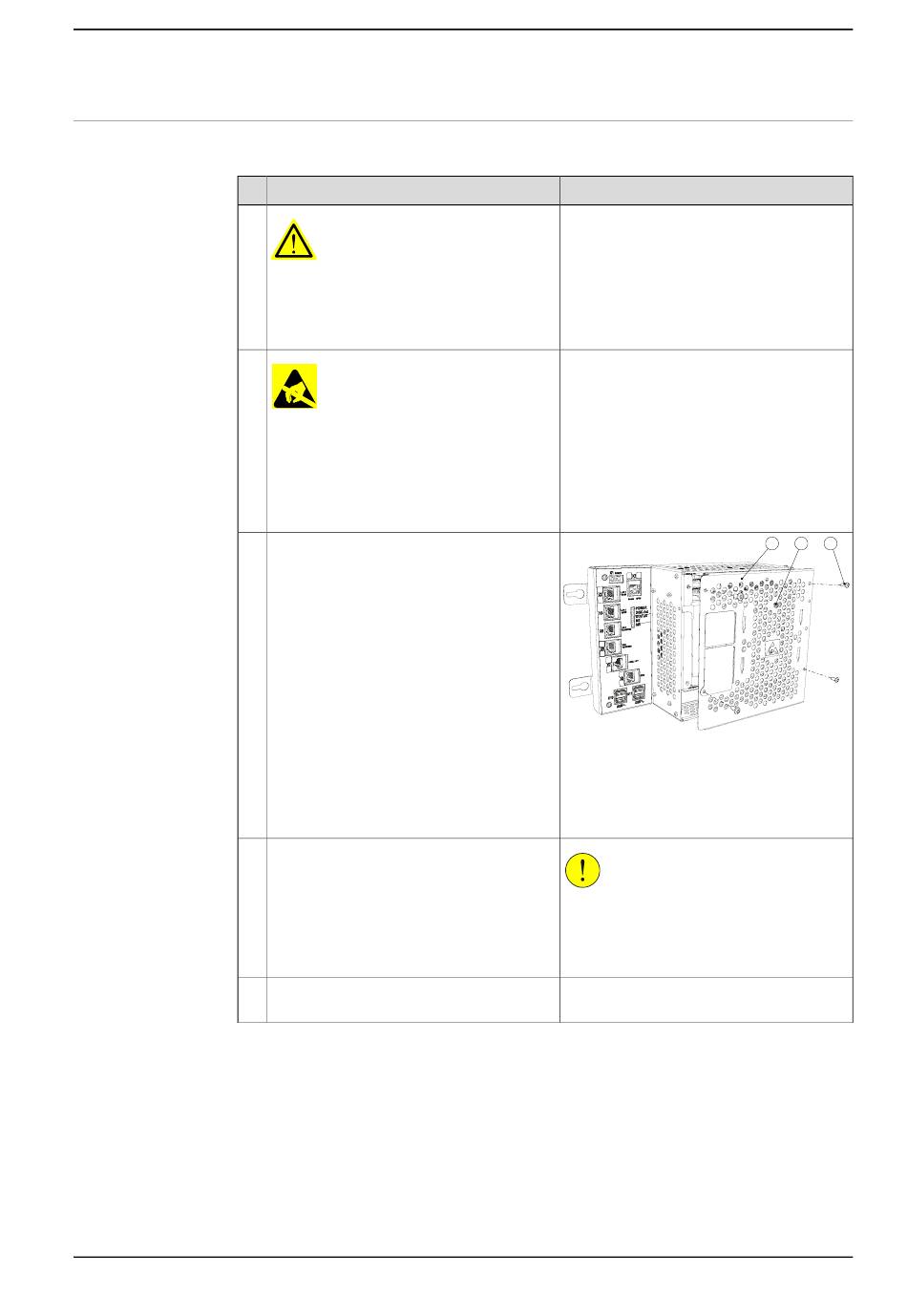

4.11 Austauschen des Lüfters in der Computereinheit
Hinweis/Abbildung
xx1300000688
A Befestigungsschrauben der oberen
Abdeckung, 4 Stück
B Lüfterbefestigungsschraube
C Obere Abdeckung
Achten Sie auf das Lüfterkabel, wenn Sie
die obere Abdeckung öffnen und entfernen.
Das Lüfterkabel darf nicht gespannt wer-
den.
4 Reparatur
Fortsetzung
C
VORSICHT
Fortsetzung auf nächster Seite
B A
