Produkthandbuch - IRC5
3HAC047136-003 Revision: X

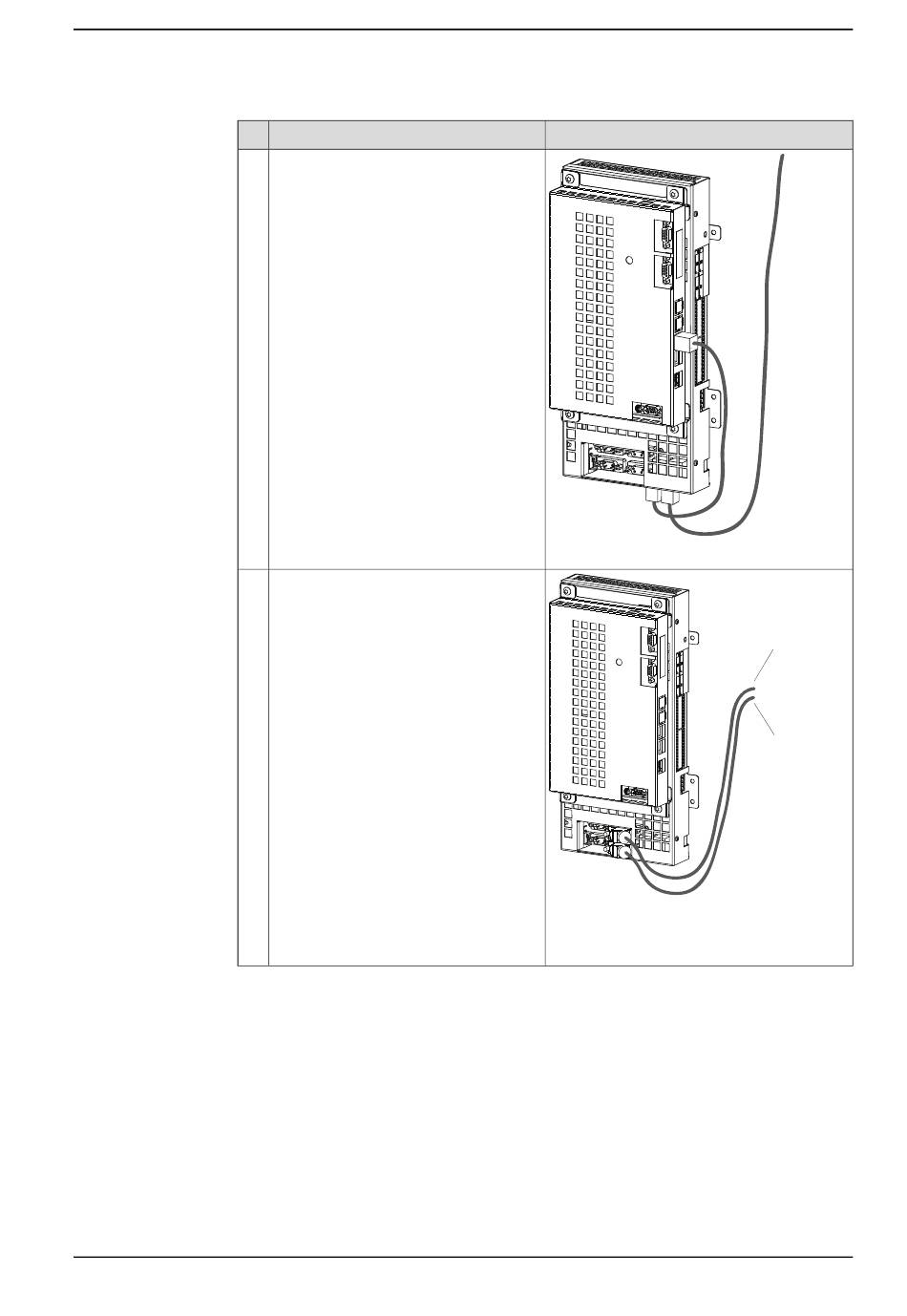

Aktion
Entfernen Sie das Ethernet-Kabel zwi-
schen Hauptcomputer und Achscompu-
ter. Ersetzen Sie es durch das lange
Ethernet-Kabel zwischen SafeMove-Kar-
te und Hauptcomputer. Schließen Sie
das kurze Ethernet-Kabel zwischen Sa-
feMove-Karte und Achscomputer an.
Entfernen Sie die SMB-Kabel vom
Achscomputer und schließen Sie sie an
die SafeMove-Karte an.
© Copyright 2004-2022 ABB. Alle Rechte vorbehalten.
2 Installation und Inbetriebnahme
2.9.9 Installieren der SafeMove-Karte DSQC 647
Hinweis/Abbildung
xx0800000018
xx0800000031
• A: SMB1-Kabel (Roboter)
• B: SMB2-Kabel (externe Achsen)
Fortsetzung auf nächster Seite
Fortsetzung
A
B
