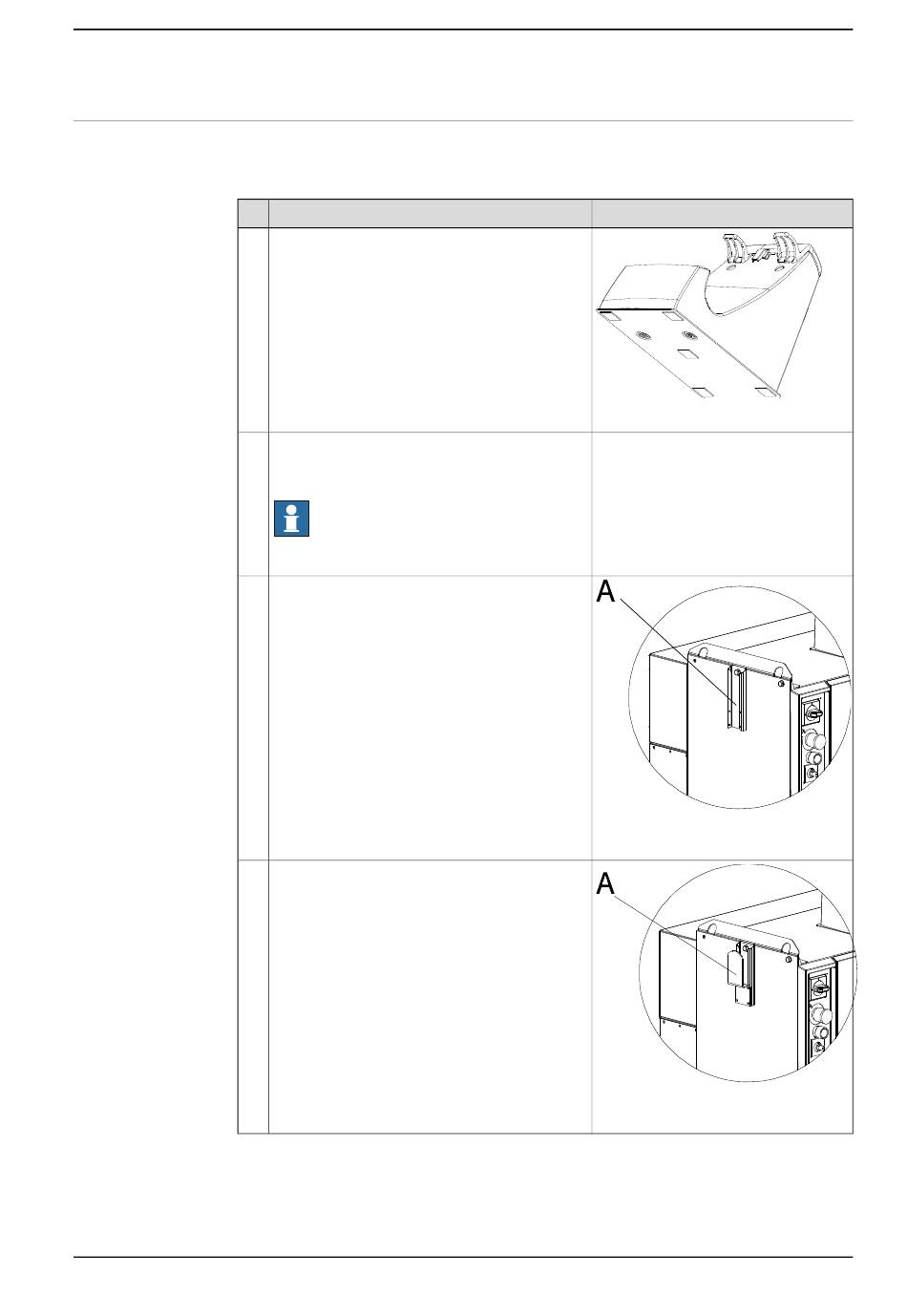

Vorgehensweise - auf dem Steuerungsschrank
Nachfolgend wird beschrieben, wie die FlexPendant-Halterung auf dem
Steuerungsschrank installiert wird.
1
2
3
4
Produkthandbuch - IRC5
3HAC047136-003 Revision: X
Aktion
Entfernen Sie den Schutzstreifen vom Klebe-
band.
Drücken Sie die Montageplatte mit der FlexPen-
dant-Halterung gegen die Oberseite des
Steuerungsschranks.
Hinweis
Die Oberfläche muss sauber und trocken sein.
Montieren Sie die Kabelhalterungsbefestigung
an der Seite des Schrankes.
Verwenden Sie eine der vorhandenen M8-
Schrauben.
Montieren Sie die Kabelhalterung mit den mit-
gelieferten Fastite-Schrauben (4 Stück) an der
Kabelhalterungsbefestigung.
© Copyright 2004-2022 ABB. Alle Rechte vorbehalten.
2 Installation und Inbetriebnahme
2.4.4 Anbringung der FlexPendant -Halterung
Hinweis/Abbildung
xx0500002546
xx0700000240
• A: Kabelhalterungsbefestigung
xx0700000241
• A: Kabelhalterung
Fortsetzung auf nächster Seite
Fortsetzung
57
