Anschluss durch einen Stecker
Folgende Prozeduren beschreiben, wie der Netzstrom über einen Stecker an die
Steuerung angeschlossen wird.
Fortsetzung auf nächster Seite
76
Aktion
Führen Sie die Phasendrähte durch den
Kabelschacht nach oben zum Drehschal-
ter.

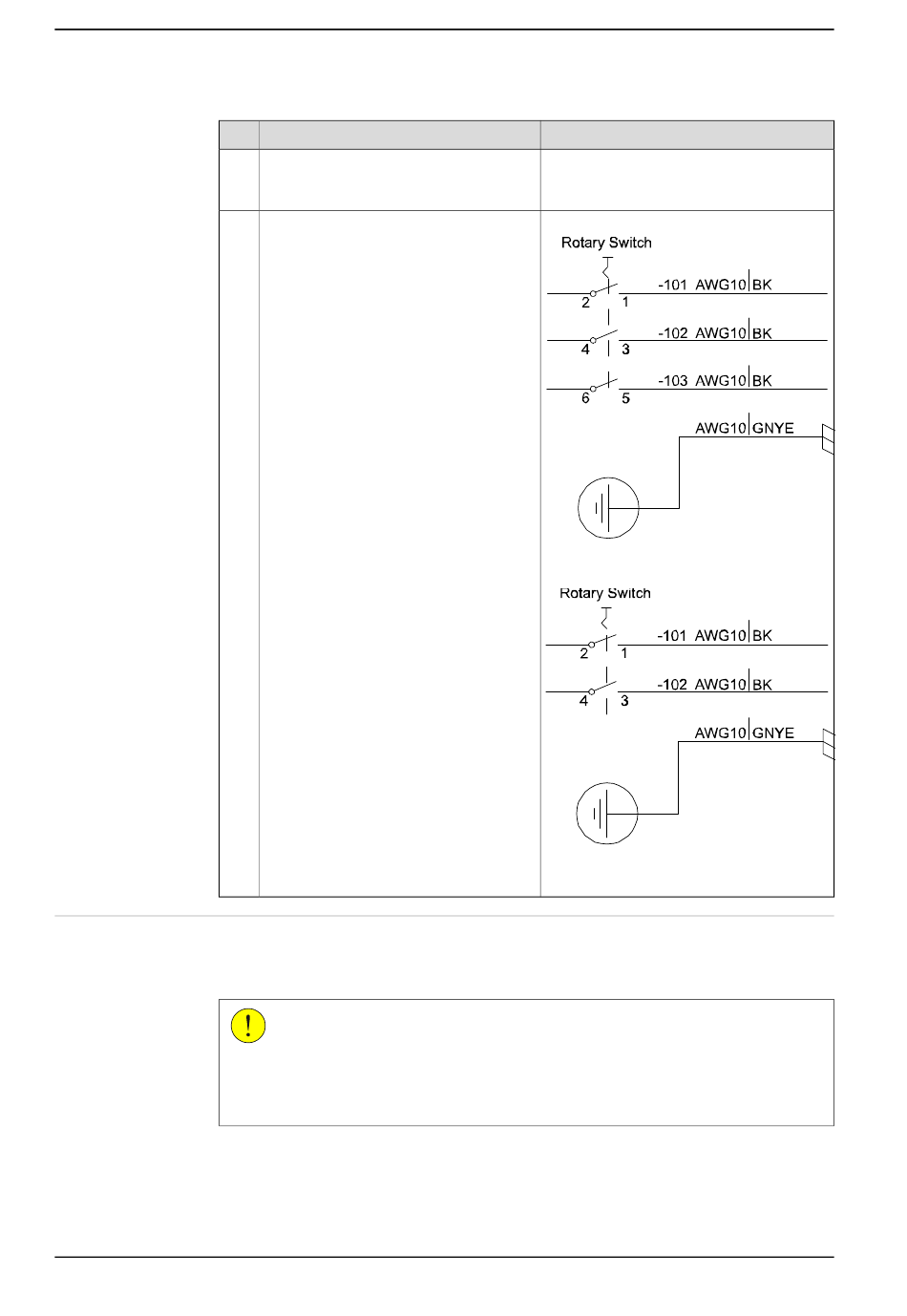

Schließen Sie die Kabel gemäß der Abbil-
dung an.
VORSICHT
Überprüfen Sie den Steckverbinder immer auf Schmutz und Beschädigung, bevor
Sie ihn an die Steuerung anschließen. Reinigen oder ersetzen Sie beschädigte
Teile.
© Copyright 2004-2022 ABB. Alle Rechte vorbehalten.
Hinweis/Abbildung
Siehe Abbildung in Schritt 2.
Für dreiphasig:
xx0500001882
Für einphasig:
xx1100000019
Für einphasig ist Kontakt 5 gesteckt.
