2.9.12 Installieren zusätzlicher Antriebseinheiten
Allgemeines
In den folgenden Abschnitten wird die standardmäßige Installation zusätzlicher
Antriebseinheiten beschrieben. Kontaktieren Sie für komplexere Konfigurationen
ABB.
Weitere Informationen über zusätzliche Achsen erhalten Sie unter
Anwendungshandbuch - Zusätzliche Achsen und Standalone-Steuerung.
Für weitere Informationen über Motor- und Getriebeeinheiten siehe
Produkthandbuch - Motoreinheiten und Getriebeeinheiten.
Position

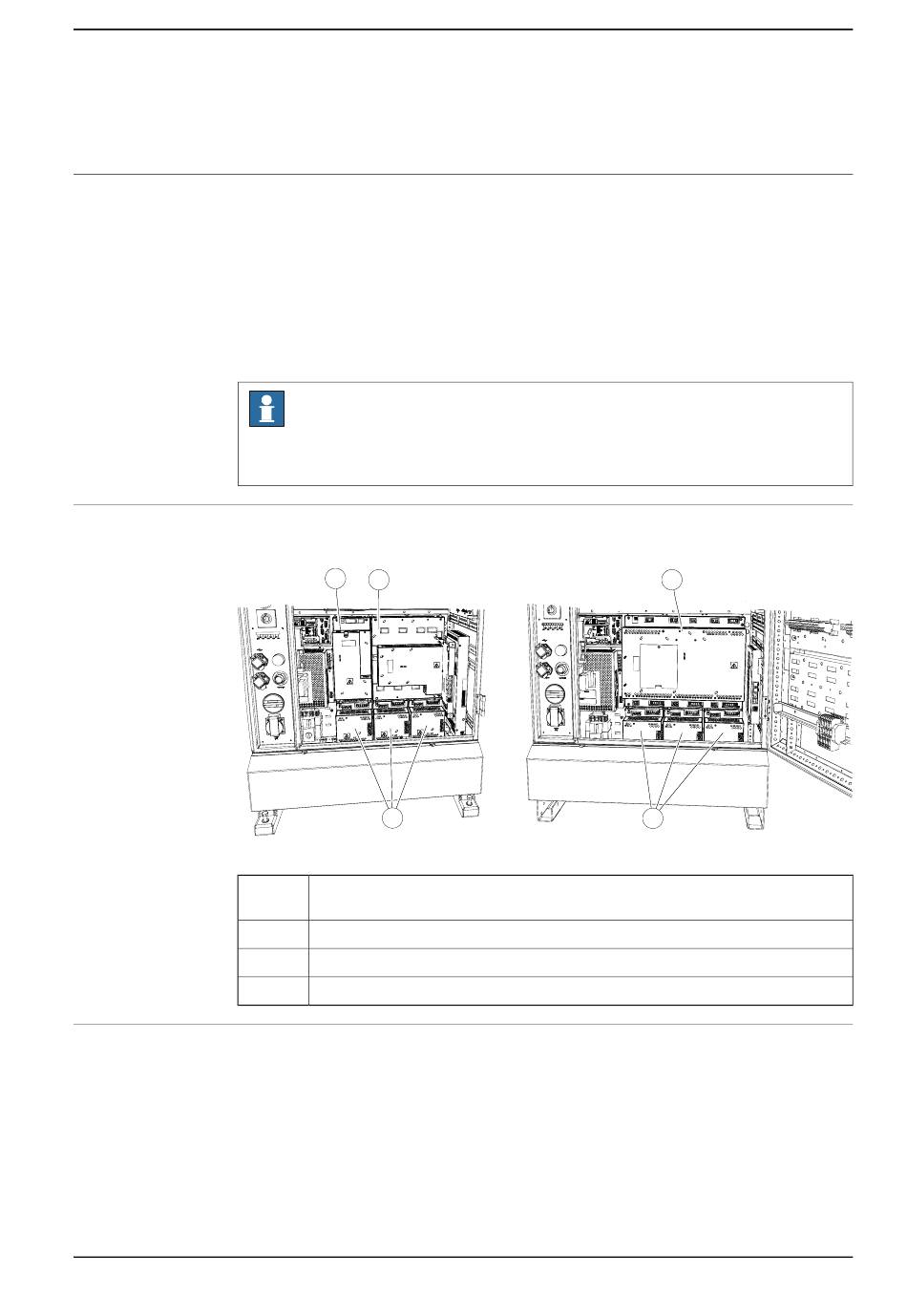

Die Abbildung zeigt die Position der Antriebseinheiten in der Steuerung.
xx1400000484
A
B
C
D
Konfiguration
Das Drive Module ist in verschiedenen Versionen verfügbar, die im Abschnitt
Konfiguration des Antriebssystems auf Seite 117
Produkthandbuch - IRC5
3HAC047136-003 Revision: X
Hinweis
Stellen Sie sicher, dass die Robotersoftware passend zu den installierten
Antriebsfunktionen konfiguriert ist.
A A
B B
D D
Zusätzliche Gleichrichtereinheit (nur für zusätzliche Achsen in Kombination mit
kleinen Robotern)
Hauptantriebseinheit für kleine Roboter
Hauptantriebseinheit für große Roboter
Zusatzantriebseinheiten (für zusätzliche Achsen)
© Copyright 2004-2022 ABB. Alle Rechte vorbehalten.
2 Installation und Inbetriebnahme
2.9.12 Installieren zusätzlicher Antriebseinheiten
D D
beschrieben sind.
Fortsetzung auf nächster Seite
C C
