2 Installation und Inbetriebnahme
2.6.2 Konfiguration des Antriebssystems
Fortsetzung
IRB 120, 1200, 140, 1410, 260, 360, 1600

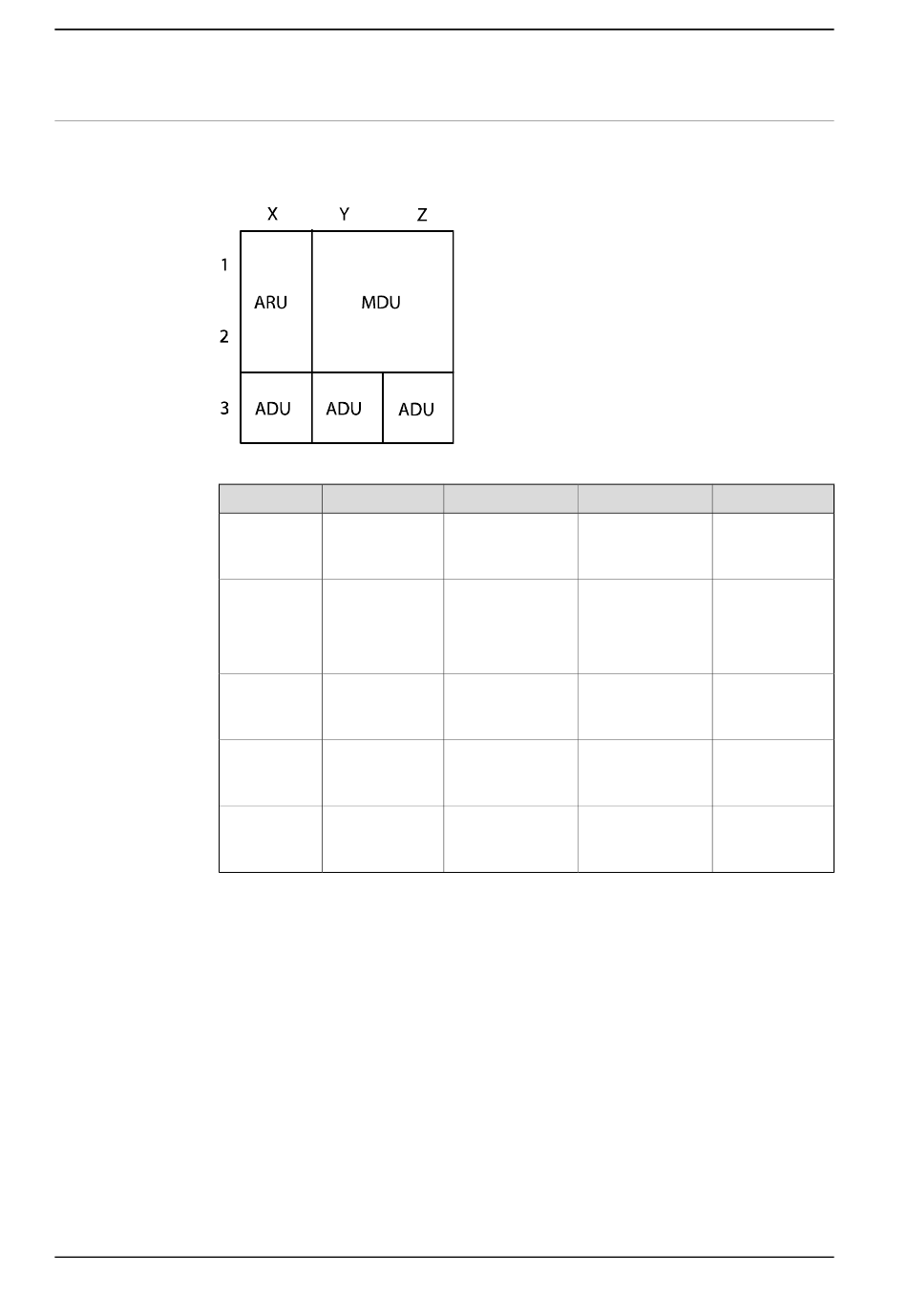

Die folgenden Abbildungen zeigen die Antriebseinheiten. Die Tabelle gibt an,
welche Einheiten an welchen Positionen befestigt werden können.
en0800000293
Position
Y1, Y2, Z1, Z2
X1, X2
X3
Y3
Z3
Fortsetzung auf nächster Seite
118
Kennzeichnung Beschreibung
DSQC 406 Hauptantriebsein-
heit
MDU-430A
DSQC 417 Zusätzliche Gleich-
richtereinheit
ARU-430A
DSQC 664 Zusatzantriebsein-
heit
ADU-790A
DSQC 664 Zusatzantriebsein-
heit
ADU-790A
DSQC 664 Zusatzantriebsein-
heit
ADU-790A
