Ausbau
Nachfolgend wird das Ausbauen der Computereinheit beschrieben.
1
2
3
4
Produkthandbuch - IRC5
3HAC047136-003 Revision: X
Hinweis
Führen Sie möglichst eine Systemsicherung durch, bevor Sie die Computereinheit
entfernen. Eine Anleitung zum Durchführen einer Sicherung finden Sie unter
Bedienungsanleitung - IRC5 mit FlexPendant.
Aktion
GEFAHR
Schalten Sie den Netzstrom vor dem Beginn
von Arbeiten im Schrank ab. Weitere Infor-
mationen siehe Elektrische Sicherheit auf
Seite 38.
ELEKTROSTATISCHE ENTLA-
DUNG (ESD)
Die Ausrüstung reagiert empfindlich auf
elektrostatische Entladungen (ESD). Lesen
Sie vor der Handhabung der Ausrüstung die
Sicherheitsinformationen im Abschnitt
Einheit reagiert empfindlich auf ESD auf
Seite 51.
Ziehen Sie sämtliche Steckverbinder von der
Computereinheit ab.

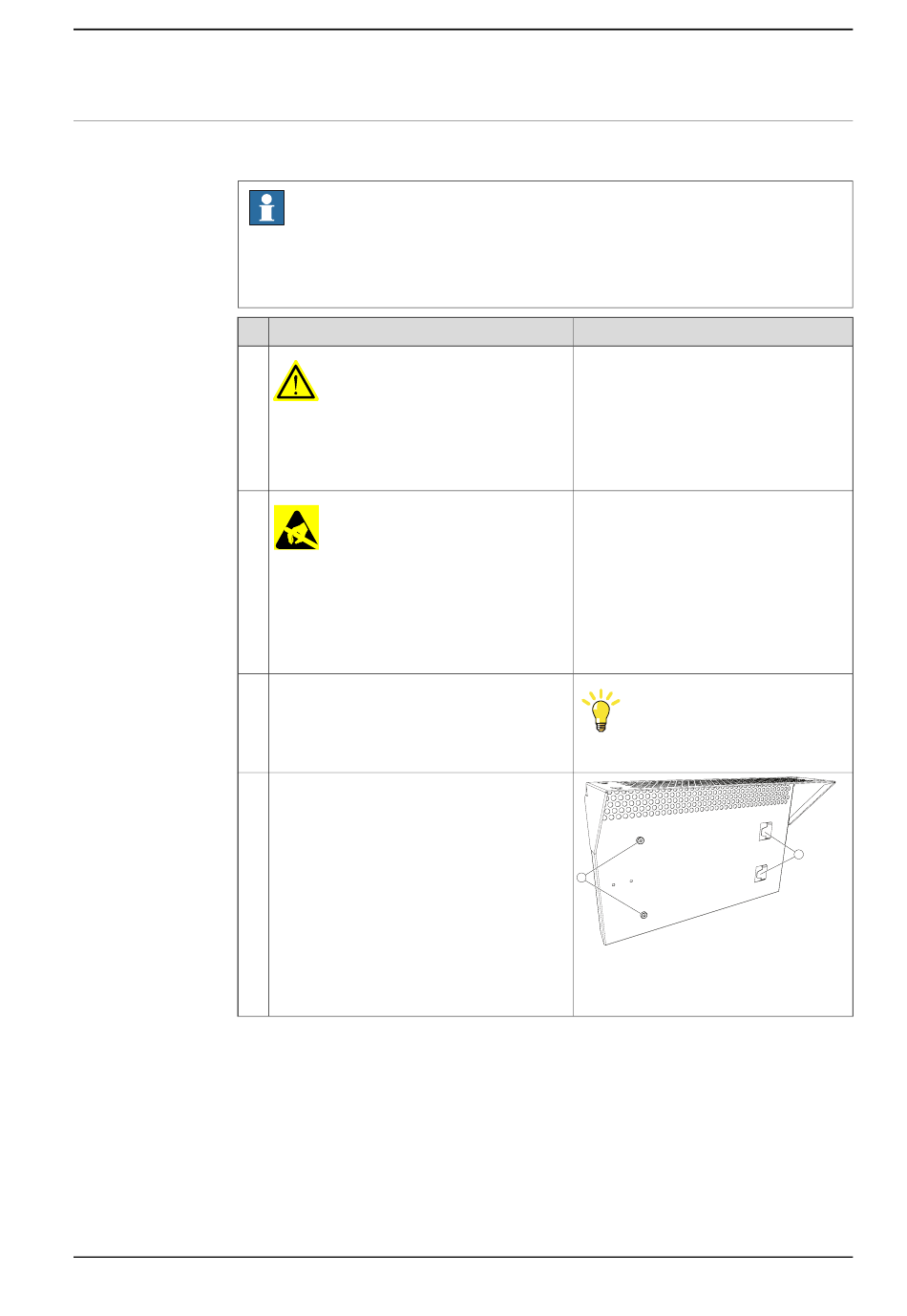

Die Computereinheit wird von Befestigungs-
schrauben auf der linken Seite und einer
Einschnappvorrichtung auf der rechten Seite
gehalten.
© Copyright 2004-2022 ABB. Alle Rechte vorbehalten.
4.7 Austausch der Computereinheit
Hinweis/Abbildung
Die
Tipp
Notieren Sie die Verbindungen.
A
xx1300000683
A Befestigungsschrauben
B Einschnappvorrichtung
Fortsetzung auf nächster Seite
4 Reparatur
Fortsetzung
