Produkthandbuch - IRC5
3HAC047136-003 Revision: X
2.9.10 Installieren des Safety module DSQC1015 für SafeMove
Aktion
Hilfskontakt-Kabelbaum-Kontaktblöcke (B)
an Schütze K42 und K43 montieren.
Hilfskontakt-Kabelbaum (B) an schlüssello-
se Kabelbaumsicherung (A) am Anschluss
XS/XP38 anschließen.
Steckverbinder A31.4.X6 für schlüssellose
Kabelbaumsicherung (A) mit Sicherheits-
modul DSQC1015 verbinden.
Steckverbinder A31.4.X1 am 24-V-E/A Ka-
belbaum (D) mit Sicherheitsmodul DS-
QC1015 verbinden.

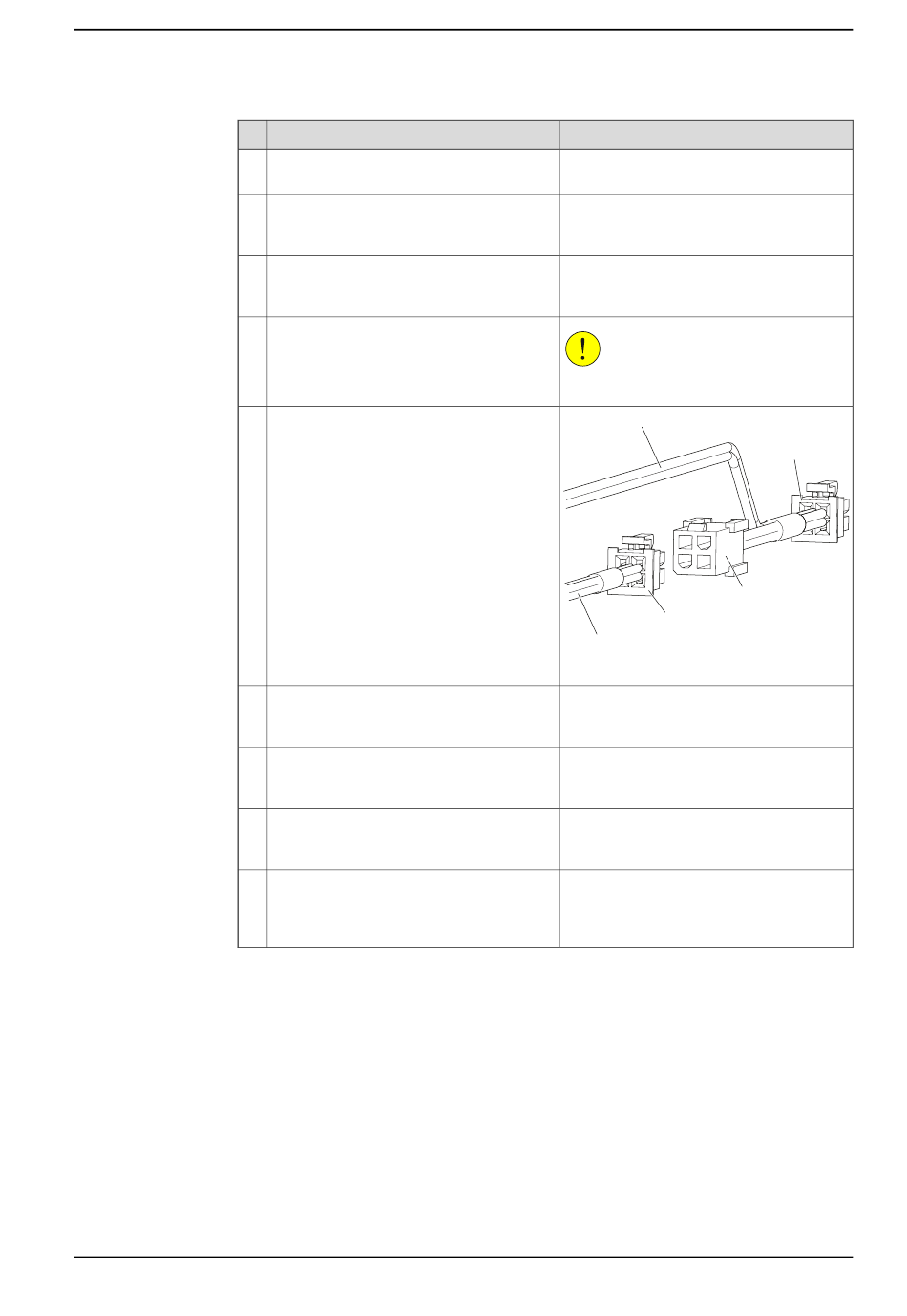

Vorhandenen Steckverbinder A21.X12 von
der Sicherheitskarte abziehen und Steck-
verbinder A21.X12.1 am 24 V E/A Kabel-
baum (D) verbinden.
Steckverbinder A21.X12 am 24 V E/A Ka-
belbaum (D) mit Sicherheitskarte verbin-
den.
Vorhandene Steckverbinder A21.X1,
A21.X2, A21.X5 und A21.X6 von der Sicher-
heitskarte abziehen.
Steckverbinder vom Kabelbaum für exter-
nen Anwenderanschluss (F) mit der Sicher-
heitskarte verbinden.
Schlüssellose Kabelbaumsicherung (A) mit
Kabelbaum für externen Anwenderan-
schluss (F) am Steckverbinder XS/XP39
verbinden.
© Copyright 2004-2022 ABB. Alle Rechte vorbehalten.
2 Installation und Inbetriebnahme
Hinweis/Abbildung
VORSICHT
Keine externe Stromquelle anschließen.
Harness D
A21.X12
Existing harness
xx1500003043
Fortsetzung auf nächster Seite
Fortsetzung
A21.X12
A21.X12.1
