2 Installation und Inbetriebnahme
2.5.14 Einen seriellen Kanal an eine Steuerung anschließen
2.5.14 Einen seriellen Kanal an eine Steuerung anschließen
Allgemeines
Der serielle Kanal ist eine Option. Um einen seriellen Kanal an die Steuerung
anschließen zu können, muss der Hauptcomputer mit einer Erweiterungsplatine
ausgestattet sein DSQC1003.
Die Erweiterungsplatine weist einen seriellen RS232-Kanal, COM1, auf, der
verwendet werden kann, um mit der Prozessausrüstung zu kommunizieren.
Die Erweiterungsplatine ermöglicht auch den Anschluss eines Feldbus-Adapters.
Weitere Informationen zum Anschluss eines Feldbus-Adapters finden Sie unter
Definition von Feldbussen, IRC5 auf Seite 123
Position

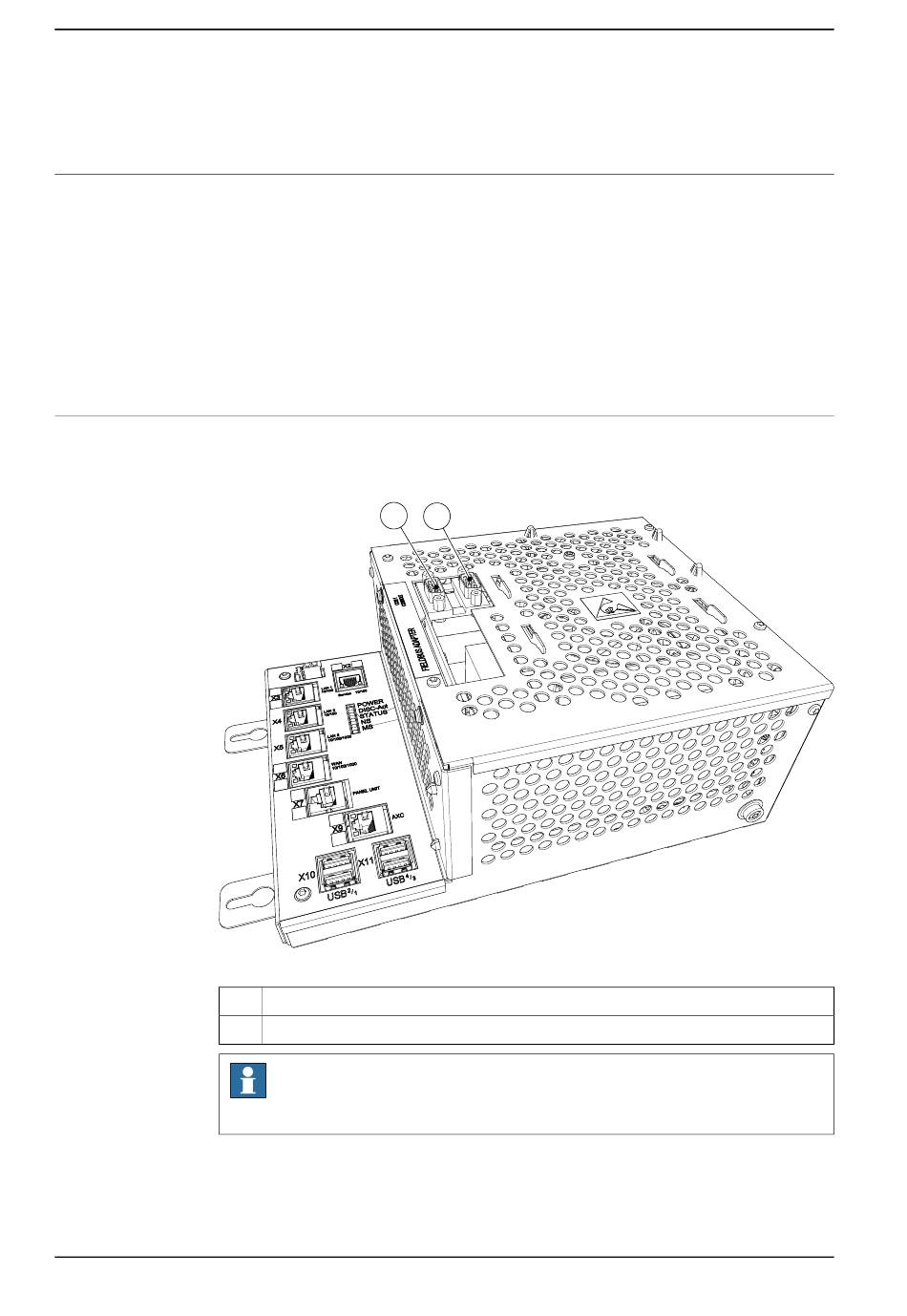

Der serielle Anschluss befindet sich auf der Erweiterungsplatine in der
Computereinheit, wie unten angezeigt.
xx1300000610
A
B
Fortsetzung auf nächster Seite
100
A
COM1
CONSOLE
Hinweis
Der CONSOLE Anschluss wird nur für Debugging-Zwecke verwendet.
