2 Installation und Inbetriebnahme
2.9.7 Installieren der Option Hot plug
Fortsetzung
6
7
8
9
10
Fortsetzung auf nächster Seite
152
Aktion
Entfernen Sie den Stopfen in der hot
plug-Bohrung.
Installieren Sie den neuen FlexPendant-An-
schluss und die hot plug-Taste mit Kabel-
baum in der leeren Bohrung auf dem Bedi-
enfeld.
Schließen Sie den Ethernet-Anschluss für
das FlexPendant an die Computereinheit
an.
Schließen Sie den Signalstecker A21.X10
an der Sicherheitskarte an.
Verbinden Sie die Kabel mit dem Anschluss
für die hot plug-Taste.
© Copyright 2004-2022 ABB. Alle Rechte vorbehalten.

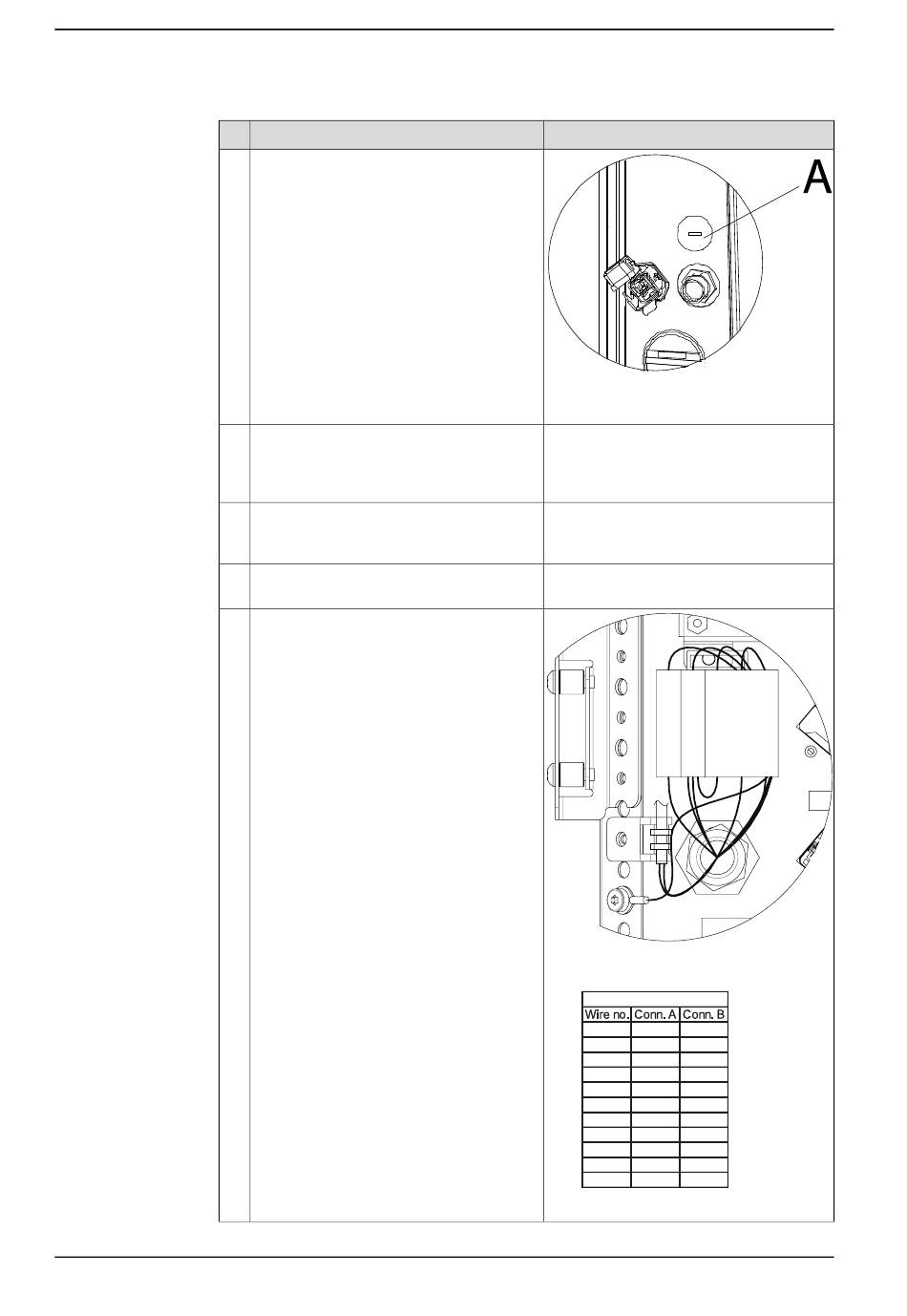

Hinweis/Abbildung
