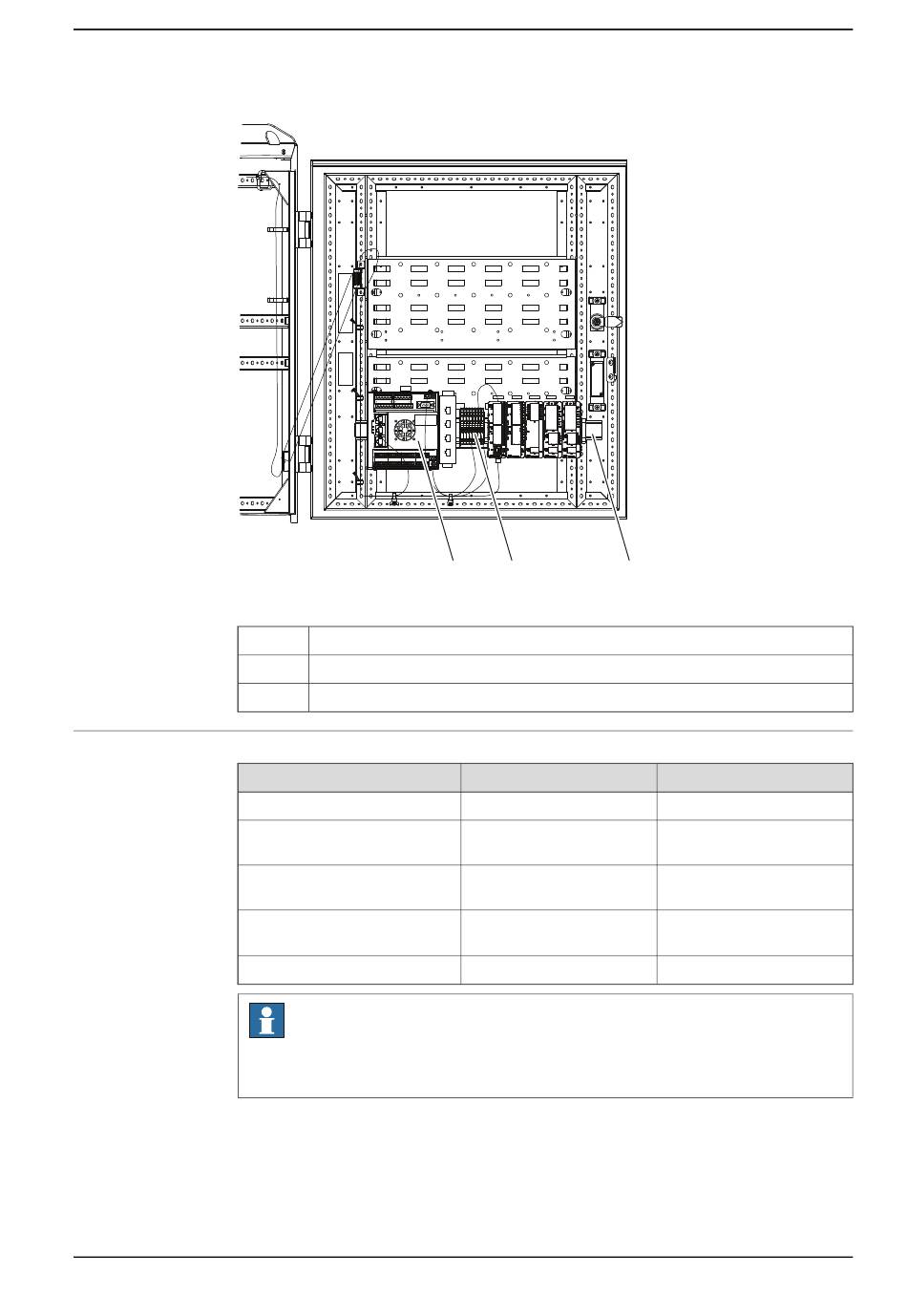

xx1800002637
A
B
C
Erforderliche Ausrüstung
Geräte
DSQC 2000 CTM-01
STECKVERBINDERSATZ - DS-
QC 2000
Anwendungshandbuch - Con-
veyor Tracking
Standardwerkzeugsatz
Circuit diagram - IRC5
Produkthandbuch - IRC5
3HAC047136-003 Revision: X
Conveyor Tracking-Module
Anschluss-Terminal XT31
Montageschiene
Hinweis
Der Steckverbindersatz enthält Kontakte für 2 Encoder und 4 Kameras. Für
zusätzliche Encoder und Kameras werden zwei Steckverbindersätze benötigt.
