2 Installation und Inbetriebnahme
2.5.19 Anschluss einer Endlagenschalter-Override-Drucktaste
Fortsetzung
Verfahren

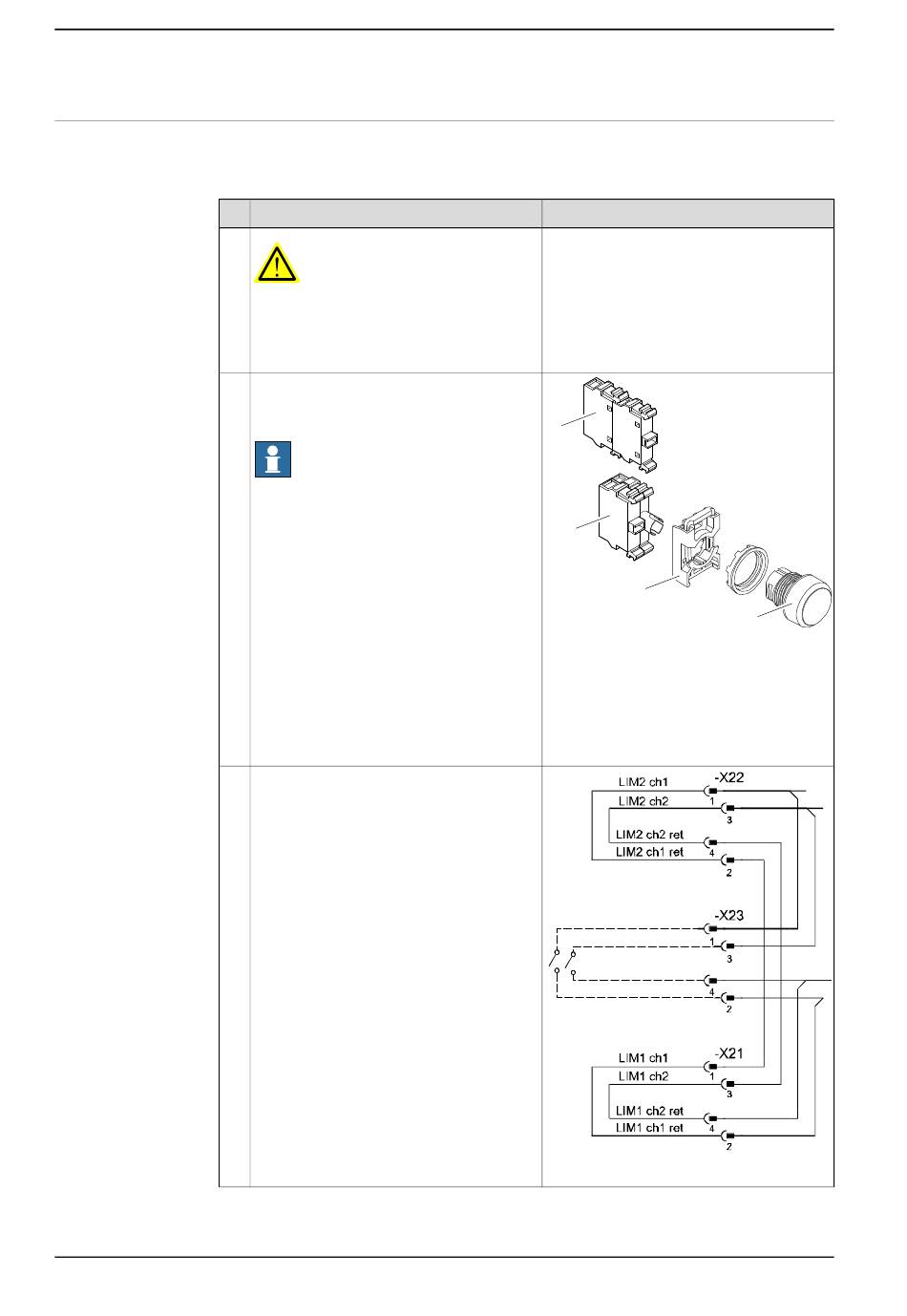

Im Folgenden wird beschrieben, wie ein Endlagenschalter-Override-Schaltkreis in
die Steuerung integriert wird.
1
2
3
Fortsetzung auf nächster Seite
114
Aktion
GEFAHR
Schalten Sie den Netzstrom vor dem Be-
ginn von Arbeiten im Schrank ab. Weitere
Informationen siehe Elektrische Sicherheit
auf Seite 38.
Bringen Sie zwei zusätzliche Kontaktblöcke
am vorhandenen Druckschalter (Motors
on) an.
Hinweis
Es ist nur noch ein freier Platz für einen
zusätzlichen Kontaktblock vorgesehen.
Setzen Sie daher einen zusätzlichen Kon-
taktblock auf den anderen auf.
Verbinden Sie die Kontaktblöcke über Lei-
tungen mit den Steckverbindern (siehe
Schaltplan rechts).
© Copyright 2004-2022 ABB. Alle Rechte vorbehalten.
Hinweis/Abbildung
A
B
C
xx0500002553
• A: Zusätzliche Kontaktblöcke
• B: Vorhandener Kontakt, Lampenblö-
cke
• C: Halter
• D: Drucktaste
xx0500002556
Produkthandbuch - IRC5
3HAC047136-003 Revision: X
D
