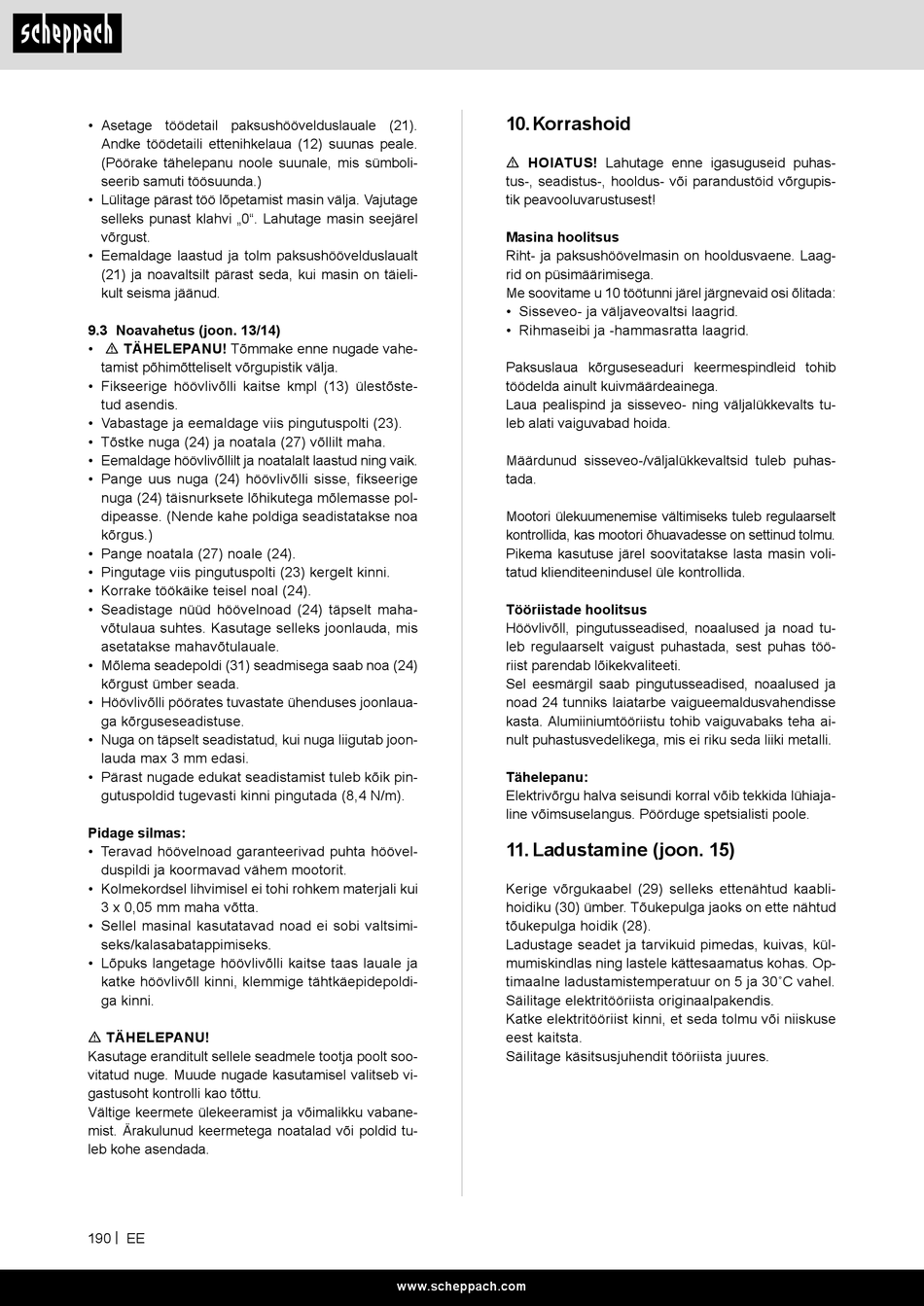

Scheppach HMS1070 Original Bedienungsanleitung Seite 190

• Asetage töödetail paksushöövelduslauale (21).
Andke töödetaili ettenihkelaua (12) suunas peale.
(Pöörake tähelepanu noole suunale, mis sümboli-
seerib samuti töösuunda.)
• Lülitage pärast töö lõpetamist masin välja. Vajutage
selleks punast klahvi „0". Lahutage masin seejärel
võrgust.
• Eemaldage laastud ja tolm paksushöövelduslaualt
(21) ja noavaltsilt pärast seda, kui masin on täieli-
kult seisma jäänud.
9.3 Noavahetus (joon. 13/14)
• m TÄHELEPANU! Tõmmake enne nugade vahe-
tamist põhimõtteliselt võrgupistik välja.
• Fikseerige höövlivõlli kaitse kmpl (13) ülestõste-
tud asendis.
• Vabastage ja eemaldage viis pingutuspolti (23).
• Tõstke nuga (24) ja noatala (27) võllilt maha.
• Eemaldage höövlivõllilt ja noatalalt laastud ning vaik.
• Pange uus nuga (24) höövlivõlli sisse, fikseerige
nuga (24) täisnurksete lõhikutega mõlemasse pol-
dipeasse. (Nende kahe poldiga seadistatakse noa
kõrgus.)
• Pange noatala (27) noale (24).
• Pingutage viis pingutuspolti (23) kergelt kinni.
• Korrake töökäike teisel noal (24).
• Seadistage nüüd höövelnoad (24) täpselt maha-
võtulaua suhtes. Kasutage selleks joonlauda, mis
asetatakse mahavõtulauale.
• Mõlema seadepoldi (31) seadmisega saab noa (24)
kõrgust ümber seada.
• Höövlivõlli pöörates tuvastate ühenduses joonlaua-
ga kõrguseseadistuse.
• Nuga on täpselt seadistatud, kui nuga liigutab joon-
lauda max 3 mm edasi.
• Pärast nugade edukat seadistamist tuleb kõik pin-
gutuspoldid tugevasti kinni pingutada (8,4 N/m).
Pidage silmas:
• Teravad höövelnoad garanteerivad puhta höövel-
duspildi ja koormavad vähem mootorit.
• Kolmekordsel lihvimisel ei tohi rohkem materjali kui
3 x 0,05 mm maha võtta.
• Sellel masinal kasutatavad noad ei sobi valtsimi-
seks/kalasabatappimiseks.
• Lõpuks langetage höövlivõlli kaitse taas lauale ja
katke höövlivõll kinni, klemmige tähtkäepidepoldi-
ga kinni.
m TÄHELEPANU!
Kasutage eranditult sellele seadmele tootja poolt soo-
vitatud nuge. Muude nugade kasutamisel valitseb vi-
gastusoht kontrolli kao tõttu.
Vältige keermete ülekeeramist ja võimalikku vabane-
mist. Ärakulunud keermetega noatalad või poldid tu-
leb kohe asendada.
190 | EE
10. Korrashoid
m HOIATUS! Lahutage enne igasuguseid puhas-
tus-, seadistus-, hooldus- või parandustöid võrgupis-
tik peavooluvarustusest!
Masina hoolitsus
Riht- ja paksushöövelmasin on hooldusvaene. Laag-
rid on püsimäärimisega.
Me soovitame u 10 töötunni järel järgnevaid osi õlitada:
• Sisseveo- ja väljaveovaltsi laagrid.
• Rihmaseibi ja -hammasratta laagrid.
Paksuslaua kõrguseseaduri keermespindleid tohib
töödelda ainult kuivmäärdeainega.
Laua pealispind ja sisseveo- ning väljalükkevalts tu-
leb alati vaiguvabad hoida.
Määrdunud sisseveo-/väljalükkevaltsid tuleb puhas-
tada.
Mootori ülekuumenemise vältimiseks tuleb regulaarselt
kontrollida, kas mootori õhuavadesse on settinud tolmu.
Pikema kasutuse järel soovitatakse lasta masin voli-
tatud klienditeenindusel üle kontrollida.
Tööriistade hoolitsus
Höövlivõll, pingutusseadised, noaalused ja noad tu-
leb regulaarselt vaigust puhastada, sest puhas töö-
riist parendab lõikekvaliteeti.
Sel eesmärgil saab pingutusseadised, noaalused ja
noad 24 tunniks laiatarbe vaigueemaldusvahendisse
kasta. Alumiiniumtööriistu tohib vaiguvabaks teha ai-
nult puhastusvedelikega, mis ei riku seda liiki metalli.
Tähelepanu:
Elektrivõrgu halva seisundi korral võib tekkida lühiaja-
line võimsuselangus. Pöörduge spetsialisti poole.
11. Ladustamine (joon. 15)
Kerige võrgukaabel (29) selleks ettenähtud kaabli-
hoidiku (30) ümber. Tõukepulga jaoks on ette nähtud
tõukepulga hoidik (28).
Ladustage seadet ja tarvikuid pimedas, kuivas, kül-
mumiskindlas ning lastele kättesaamatus kohas. Op-
timaalne ladustamistemperatuur on 5 ja 30˚C vahel.
Säilitage elektritööriista originaalpakendis.
Katke elektritööriist kinni, et seda tolmu või niiskuse
eest kaitsta.
Säilitage käsitsusjuhendit tööriista juures.
