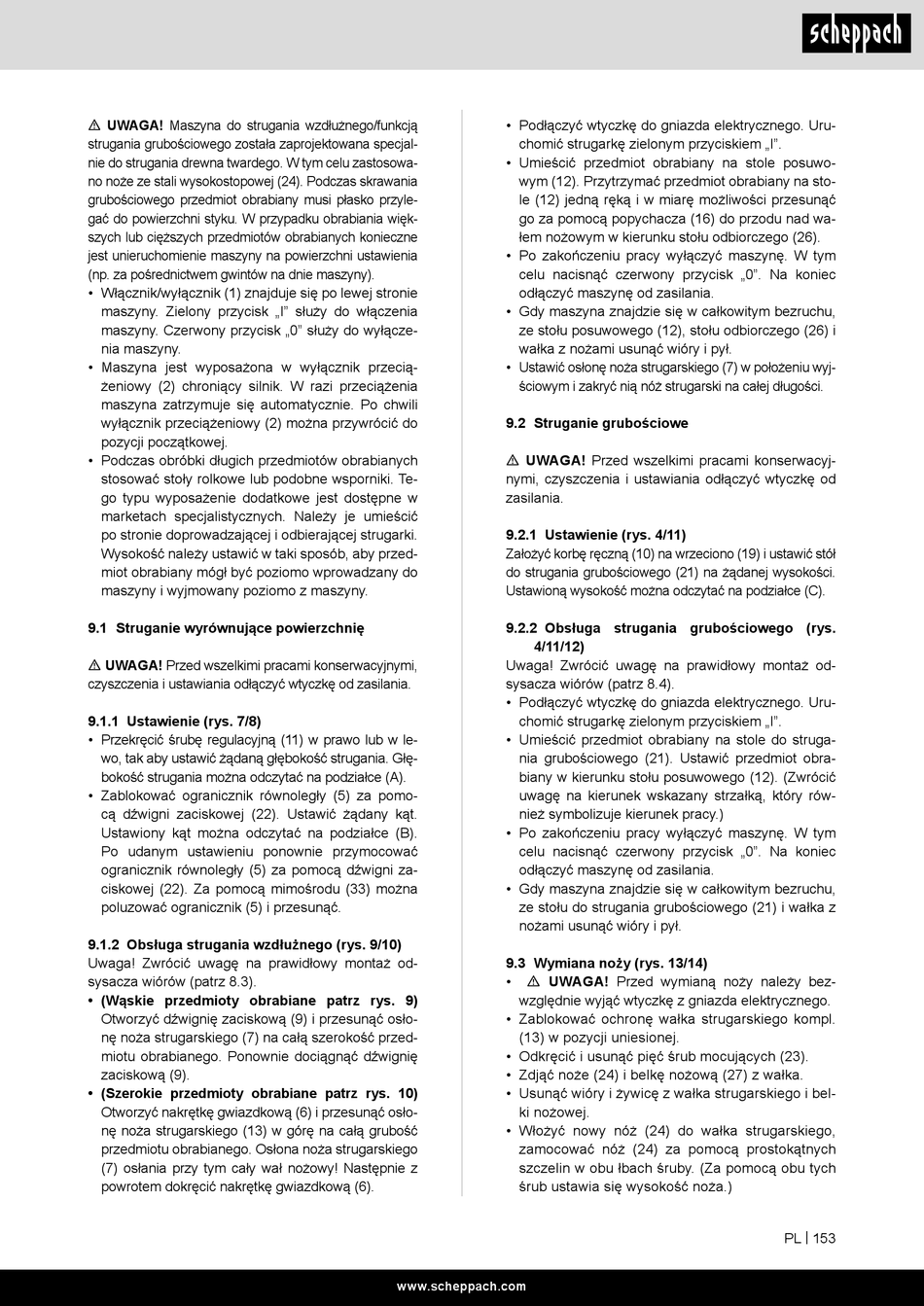

m UWAGA! Maszyna do strugania wzdłużnego/funkcją
strugania grubościowego została zaprojektowana specjal-
nie do strugania drewna twardego. W tym celu zastosowa-
no noże ze stali wysokostopowej (24). Podczas skrawania
grubościowego przedmiot obrabiany musi płasko przyle-
gać do powierzchni styku. W przypadku obrabiania więk-
szych lub cięższych przedmiotów obrabianych konieczne
jest unieruchomienie maszyny na powierzchni ustawienia
(np. za pośrednictwem gwintów na dnie maszyny).
• Włącznik/wyłącznik (1) znajduje się po lewej stronie
maszyny. Zielony przycisk „I" służy do włączenia
maszyny. Czerwony przycisk „0" służy do wyłącze-
nia maszyny.
• Maszyna jest wyposażona w wyłącznik przecią-
żeniowy (2) chroniący silnik. W razi przeciążenia
maszyna zatrzymuje się automatycznie. Po chwili
wyłącznik przeciążeniowy (2) można przywrócić do
pozycji początkowej.
• Podczas obróbki długich przedmiotów obrabianych
stosować stoły rolkowe lub podobne wsporniki. Te-
go typu wyposażenie dodatkowe jest dostępne w
marketach specjalistycznych. Należy je umieścić
po stronie doprowadzającej i odbierającej strugarki.
Wysokość należy ustawić w taki sposób, aby przed-
miot obrabiany mógł być poziomo wprowadzany do
maszyny i wyjmowany poziomo z maszyny.
9.1 Struganie wyrównujące powierzchnię
m UWAGA! Przed wszelkimi pracami konserwacyjnymi,
czyszczenia i ustawiania odłączyć wtyczkę od zasilania.
9.1.1 Ustawienie (rys. 7/8)
• Przekręcić śrubę regulacyjną (11) w prawo lub w le-
wo, tak aby ustawić żądaną głębokość strugania. Głę-
bokość strugania można odczytać na podziałce (A).
• Zablokować ogranicznik równoległy (5) za pomo-
cą dźwigni zaciskowej (22). Ustawić żądany kąt.
Ustawiony kąt można odczytać na podziałce (B).
Po udanym ustawieniu ponownie przymocować
ogranicznik równoległy (5) za pomocą dźwigni za-
ciskowej (22). Za pomocą mimośrodu (33) można
poluzować ogranicznik (5) i przesunąć.
9.1.2 Obsługa strugania wzdłużnego (rys. 9/10)
Uwaga! Zwrócić uwagę na prawidłowy montaż od-
sysacza wiórów (patrz 8.3).
• (Wąskie przedmioty obrabiane patrz rys. 9)
Otworzyć dźwignię zaciskową (9) i przesunąć osło-
nę noża strugarskiego (7) na całą szerokość przed-
miotu obrabianego. Ponownie dociągnąć dźwignię
zaciskową (9).
• (Szerokie przedmioty obrabiane patrz rys. 10)
Otworzyć nakrętkę gwiazdkową (6) i przesunąć osło-
nę noża strugarskiego (13) w górę na całą grubość
przedmiotu obrabianego. Osłona noża strugarskiego
(7) osłania przy tym cały wał nożowy! Następnie z
powrotem dokręcić nakrętkę gwiazdkową (6).
• Podłączyć wtyczkę do gniazda elektrycznego. Uru-
chomić strugarkę zielonym przyciskiem „I".
• Umieścić przedmiot obrabiany na stole posuwo-
wym (12). Przytrzymać przedmiot obrabiany na sto-
le (12) jedną ręką i w miarę możliwości przesunąć
go za pomocą popychacza (16) do przodu nad wa-
łem nożowym w kierunku stołu odbiorczego (26).
• Po zakończeniu pracy wyłączyć maszynę. W tym
celu nacisnąć czerwony przycisk „0". Na koniec
odłączyć maszynę od zasilania.
• Gdy maszyna znajdzie się w całkowitym bezruchu,
ze stołu posuwowego (12), stołu odbiorczego (26) i
wałka z nożami usunąć wióry i pył.
• Ustawić osłonę noża strugarskiego (7) w położeniu wyj-
ściowym i zakryć nią nóż strugarski na całej długości.
9.2 Struganie grubościowe
m UWAGA! Przed wszelkimi pracami konserwacyj-
nymi, czyszczenia i ustawiania odłączyć wtyczkę od
zasilania.
9.2.1 Ustawienie (rys. 4/11)
Założyć korbę ręczną (10) na wrzeciono (19) i ustawić stół
do strugania grubościowego (21) na żądanej wysokości.
Ustawioną wysokość można odczytać na podziałce (C).
9.2.2 Obsługa strugania grubościowego (rys.
4/11/12)
Uwaga! Zwrócić uwagę na prawidłowy montaż od-
sysacza wiórów (patrz 8.4).
• Podłączyć wtyczkę do gniazda elektrycznego. Uru-
chomić strugarkę zielonym przyciskiem „I".
• Umieścić przedmiot obrabiany na stole do struga-
nia grubościowego (21). Ustawić przedmiot obra-
biany w kierunku stołu posuwowego (12). (Zwrócić
uwagę na kierunek wskazany strzałką, który rów-
nież symbolizuje kierunek pracy.)
• Po zakończeniu pracy wyłączyć maszynę. W tym
celu nacisnąć czerwony przycisk „0". Na koniec
odłączyć maszynę od zasilania.
• Gdy maszyna znajdzie się w całkowitym bezruchu,
ze stołu do strugania grubościowego (21) i wałka z
nożami usunąć wióry i pył.
9.3 Wymiana noży (rys. 13/14)
m UWAGA! Przed wymianą noży należy bez-
względnie wyjąć wtyczkę z gniazda elektrycznego.
• Zablokować ochronę wałka strugarskiego kompl.
(13) w pozycji uniesionej.
• Odkręcić i usunąć pięć śrub mocujących (23).
• Zdjąć noże (24) i belkę nożową (27) z wałka.
• Usunąć wióry i żywicę z wałka strugarskiego i bel-
ki nożowej.
• Włożyć nowy nóż (24) do wałka strugarskiego,
zamocować nóż (24) za pomocą prostokątnych
szczelin w obu łbach śruby. (Za pomocą obu tych
śrub ustawia się wysokość noża.)
www.scheppach.com
PL | 153
