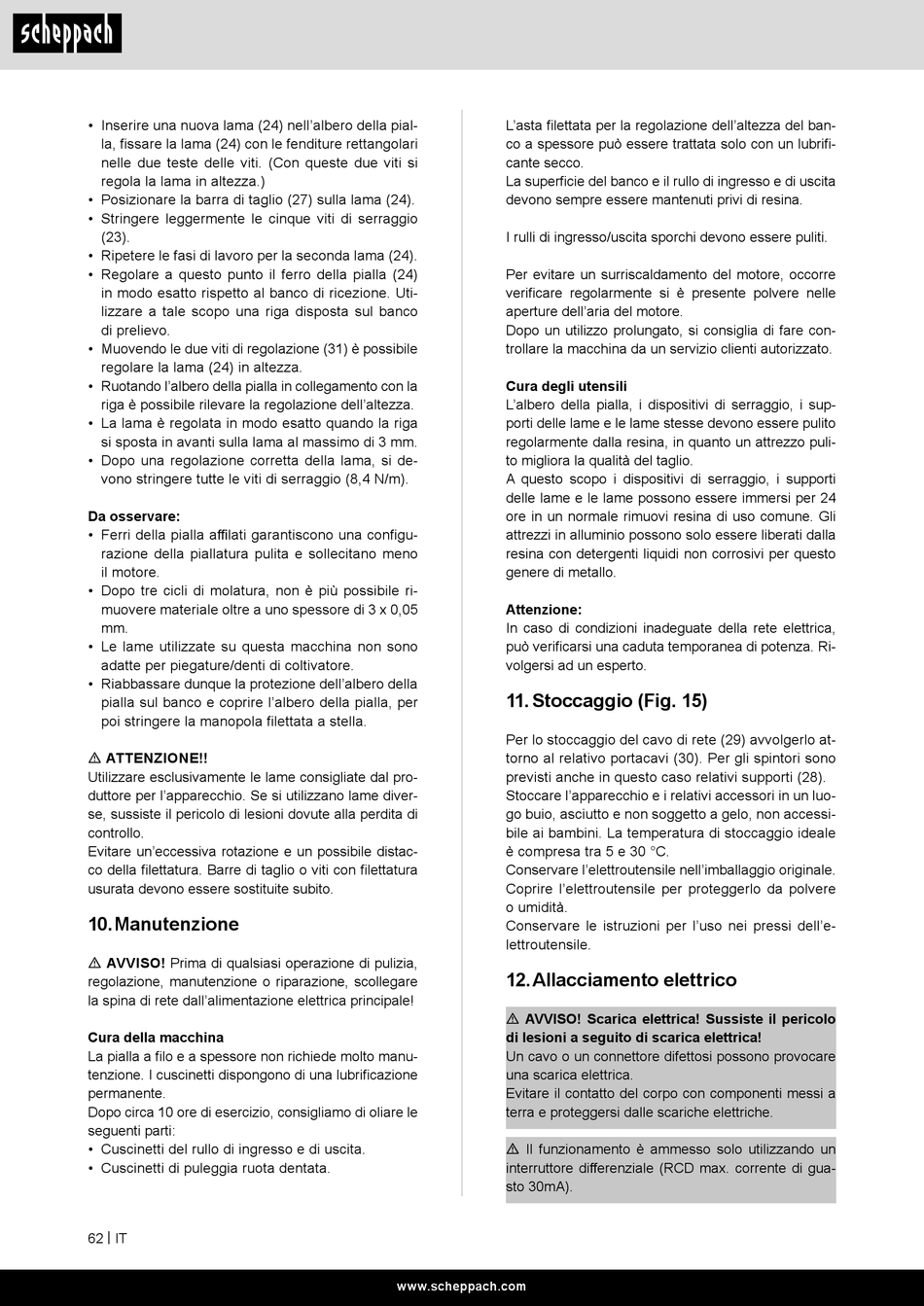

Scheppach HMS1070 Original Bedienungsanleitung Seite 62

• Inserire una nuova lama (24) nell'albero della pial-
la, fissare la lama (24) con le fenditure rettangolari
nelle due teste delle viti. (Con queste due viti si
regola la lama in altezza.)
• Posizionare la barra di taglio (27) sulla lama (24).
• Stringere leggermente le cinque viti di serraggio
(23).
• Ripetere le fasi di lavoro per la seconda lama (24).
• Regolare a questo punto il ferro della pialla (24)
in modo esatto rispetto al banco di ricezione. Uti-
lizzare a tale scopo una riga disposta sul banco
di prelievo.
• Muovendo le due viti di regolazione (31) è possibile
regolare la lama (24) in altezza.
• Ruotando l'albero della pialla in collegamento con la
riga è possibile rilevare la regolazione dell'altezza.
• La lama è regolata in modo esatto quando la riga
si sposta in avanti sulla lama al massimo di 3 mm.
• Dopo una regolazione corretta della lama, si de-
vono stringere tutte le viti di serraggio (8,4 N/m).
Da osservare:
• Ferri della pialla affilati garantiscono una configu-
razione della piallatura pulita e sollecitano meno
il motore.
• Dopo tre cicli di molatura, non è più possibile ri-
muovere materiale oltre a uno spessore di 3 x 0,05
mm.
• Le lame utilizzate su questa macchina non sono
adatte per piegature/denti di coltivatore.
• Riabbassare dunque la protezione dell'albero della
pialla sul banco e coprire l'albero della pialla, per
poi stringere la manopola filettata a stella.
m ATTENZIONE!!
Utilizzare esclusivamente le lame consigliate dal pro-
duttore per l'apparecchio. Se si utilizzano lame diver-
se, sussiste il pericolo di lesioni dovute alla perdita di
controllo.
Evitare un'eccessiva rotazione e un possibile distac-
co della filettatura. Barre di taglio o viti con filettatura
usurata devono essere sostituite subito.
10. Manutenzione
m AVVISO! Prima di qualsiasi operazione di pulizia,
regolazione, manutenzione o riparazione, scollegare
la spina di rete dall'alimentazione elettrica principale!
Cura della macchina
La pialla a filo e a spessore non richiede molto manu-
tenzione. I cuscinetti dispongono di una lubrificazione
permanente.
Dopo circa 10 ore di esercizio, consigliamo di oliare le
seguenti parti:
• Cuscinetti del rullo di ingresso e di uscita.
• Cuscinetti di puleggia ruota dentata.
62 | IT
L'asta filettata per la regolazione dell'altezza del ban-
co a spessore può essere trattata solo con un lubrifi-
cante secco.
La superficie del banco e il rullo di ingresso e di uscita
devono sempre essere mantenuti privi di resina.
I rulli di ingresso/uscita sporchi devono essere puliti.
Per evitare un surriscaldamento del motore, occorre
verificare regolarmente si è presente polvere nelle
aperture dell'aria del motore.
Dopo un utilizzo prolungato, si consiglia di fare con-
trollare la macchina da un servizio clienti autorizzato.
Cura degli utensili
L'albero della pialla, i dispositivi di serraggio, i sup-
porti delle lame e le lame stesse devono essere pulito
regolarmente dalla resina, in quanto un attrezzo puli-
to migliora la qualità del taglio.
A questo scopo i dispositivi di serraggio, i supporti
delle lame e le lame possono essere immersi per 24
ore in un normale rimuovi resina di uso comune. Gli
attrezzi in alluminio possono solo essere liberati dalla
resina con detergenti liquidi non corrosivi per questo
genere di metallo.
Attenzione:
In caso di condizioni inadeguate della rete elettrica,
può verificarsi una caduta temporanea di potenza. Ri-
volgersi ad un esperto.
11. Stoccaggio (Fig. 15)
Per lo stoccaggio del cavo di rete (29) avvolgerlo at-
torno al relativo portacavi (30). Per gli spintori sono
previsti anche in questo caso relativi supporti (28).
Stoccare l'apparecchio e i relativi accessori in un luo-
go buio, asciutto e non soggetto a gelo, non accessi-
bile ai bambini. La temperatura di stoccaggio ideale
è compresa tra 5 e 30 °C.
Conservare l'elettroutensile nell'imballaggio originale.
Coprire l'elettroutensile per proteggerlo da polvere
o umidità.
Conservare le istruzioni per l'uso nei pressi dell'e-
lettroutensile.
12. Allacciamento elettrico
m AVVISO! Scarica elettrica! Sussiste il pericolo
di lesioni a seguito di scarica elettrica!
Un cavo o un connettore difettosi possono provocare
una scarica elettrica.
Evitare il contatto del corpo con componenti messi a
terra e proteggersi dalle scariche elettriche.
m Il funzionamento è ammesso solo utilizzando un
interruttore differenziale (RCD max. corrente di gua-
sto 30mA).
