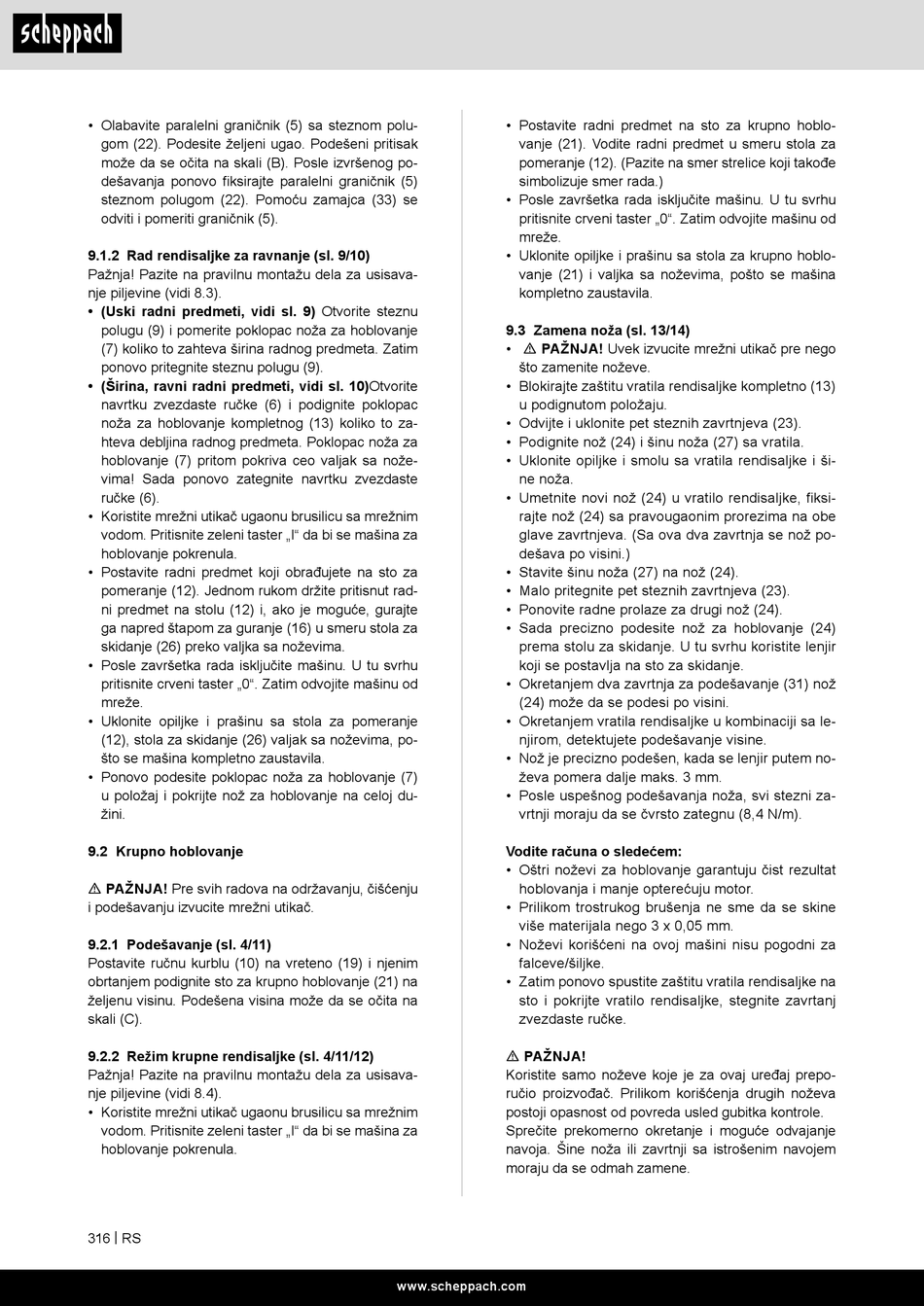

• Olabavite paralelni graničnik (5) sa steznom polu-
gom (22). Podesite željeni ugao. Podešeni pritisak
može da se očita na skali (B). Posle izvršenog po-
dešavanja ponovo fiksirajte paralelni graničnik (5)
steznom polugom (22). Pomoću zamajca (33) se
odviti i pomeriti graničnik (5).
9.1.2 Rad rendisaljke za ravnanje (sl. 9/10)
Pažnja! Pazite na pravilnu montažu dela za usisava-
nje piljevine (vidi 8.3).
• (Uski radni predmeti, vidi sl. 9) Otvorite steznu
polugu (9) i pomerite poklopac noža za hoblovanje
(7) koliko to zahteva širina radnog predmeta. Zatim
ponovo pritegnite steznu polugu (9).
• (Širina, ravni radni predmeti, vidi sl. 10)Otvorite
navrtku zvezdaste ručke (6) i podignite poklopac
noža za hoblovanje kompletnog (13) koliko to za-
hteva debljina radnog predmeta. Poklopac noža za
hoblovanje (7) pritom pokriva ceo valjak sa nože-
vima! Sada ponovo zategnite navrtku zvezdaste
ručke (6).
• Koristite mrežni utikač ugaonu brusilicu sa mrežnim
vodom. Pritisnite zeleni taster „I" da bi se mašina za
hoblovanje pokrenula.
• Postavite radni predmet koji obrađujete na sto za
pomeranje (12). Jednom rukom držite pritisnut rad-
ni predmet na stolu (12) i, ako je moguće, gurajte
ga napred štapom za guranje (16) u smeru stola za
skidanje (26) preko valjka sa noževima.
• Posle završetka rada isključite mašinu. U tu svrhu
pritisnite crveni taster „0". Zatim odvojite mašinu od
mreže.
• Uklonite opiljke i prašinu sa stola za pomeranje
(12), stola za skidanje (26) valjak sa noževima, po-
što se mašina kompletno zaustavila.
• Ponovo podesite poklopac noža za hoblovanje (7)
u položaj i pokrijte nož za hoblovanje na celoj du-
žini.
9.2 Krupno hoblovanje
m PAŽNJA! Pre svih radova na održavanju, čišćenju
i podešavanju izvucite mrežni utikač.
9.2.1 Podešavanje (sl. 4/11)
Postavite ručnu kurblu (10) na vreteno (19) i njenim
obrtanjem podignite sto za krupno hoblovanje (21) na
željenu visinu. Podešena visina može da se očita na
skali (C).
9.2.2 Režim krupne rendisaljke (sl. 4/11/12)
Pažnja! Pazite na pravilnu montažu dela za usisava-
nje piljevine (vidi 8.4).
• Koristite mrežni utikač ugaonu brusilicu sa mrežnim
vodom. Pritisnite zeleni taster „I" da bi se mašina za
hoblovanje pokrenula.
316 | RS
• Postavite radni predmet na sto za krupno hoblo-
vanje (21). Vodite radni predmet u smeru stola za
pomeranje (12). (Pazite na smer strelice koji takođe
simbolizuje smer rada.)
• Posle završetka rada isključite mašinu. U tu svrhu
pritisnite crveni taster „0". Zatim odvojite mašinu od
mreže.
• Uklonite opiljke i prašinu sa stola za krupno hoblo-
vanje (21) i valjka sa noževima, pošto se mašina
kompletno zaustavila.
9.3 Zamena noža (sl. 13/14)
• m PAŽNJA! Uvek izvucite mrežni utikač pre nego
što zamenite noževe.
• Blokirajte zaštitu vratila rendisaljke kompletno (13)
u podignutom položaju.
• Odvijte i uklonite pet steznih zavrtnjeva (23).
• Podignite nož (24) i šinu noža (27) sa vratila.
• Uklonite opiljke i smolu sa vratila rendisaljke i ši-
ne noža.
• Umetnite novi nož (24) u vratilo rendisaljke, fiksi-
rajte nož (24) sa pravougaonim prorezima na obe
glave zavrtnjeva. (Sa ova dva zavrtnja se nož po-
dešava po visini.)
• Stavite šinu noža (27) na nož (24).
• Malo pritegnite pet steznih zavrtnjeva (23).
• Ponovite radne prolaze za drugi nož (24).
• Sada precizno podesite nož za hoblovanje (24)
prema stolu za skidanje. U tu svrhu koristite lenjir
koji se postavlja na sto za skidanje.
• Okretanjem dva zavrtnja za podešavanje (31) nož
(24) može da se podesi po visini.
• Okretanjem vratila rendisaljke u kombinaciji sa le-
njirom, detektujete podešavanje visine.
• Nož je precizno podešen, kada se lenjir putem no-
ževa pomera dalje maks. 3 mm.
• Posle uspešnog podešavanja noža, svi stezni za-
vrtnji moraju da se čvrsto zategnu (8,4 N/m).
Vodite računa o sledećem:
• Oštri noževi za hoblovanje garantuju čist rezultat
hoblovanja i manje opterećuju motor.
• Prilikom trostrukog brušenja ne sme da se skine
više materijala nego 3 x 0,05 mm.
• Noževi korišćeni na ovoj mašini nisu pogodni za
falceve/šiljke.
• Zatim ponovo spustite zaštitu vratila rendisaljke na
sto i pokrijte vratilo rendisaljke, stegnite zavrtanj
zvezdaste ručke.
m PAŽNJA!
Koristite samo noževe koje je za ovaj uređaj prepo-
ručio proizvođač. Prilikom korišćenja drugih noževa
postoji opasnost od povreda usled gubitka kontrole.
Sprečite prekomerno okretanje i moguće odvajanje
navoja. Šine noža ili zavrtnji sa istrošenim navojem
moraju da se odmah zamene.
