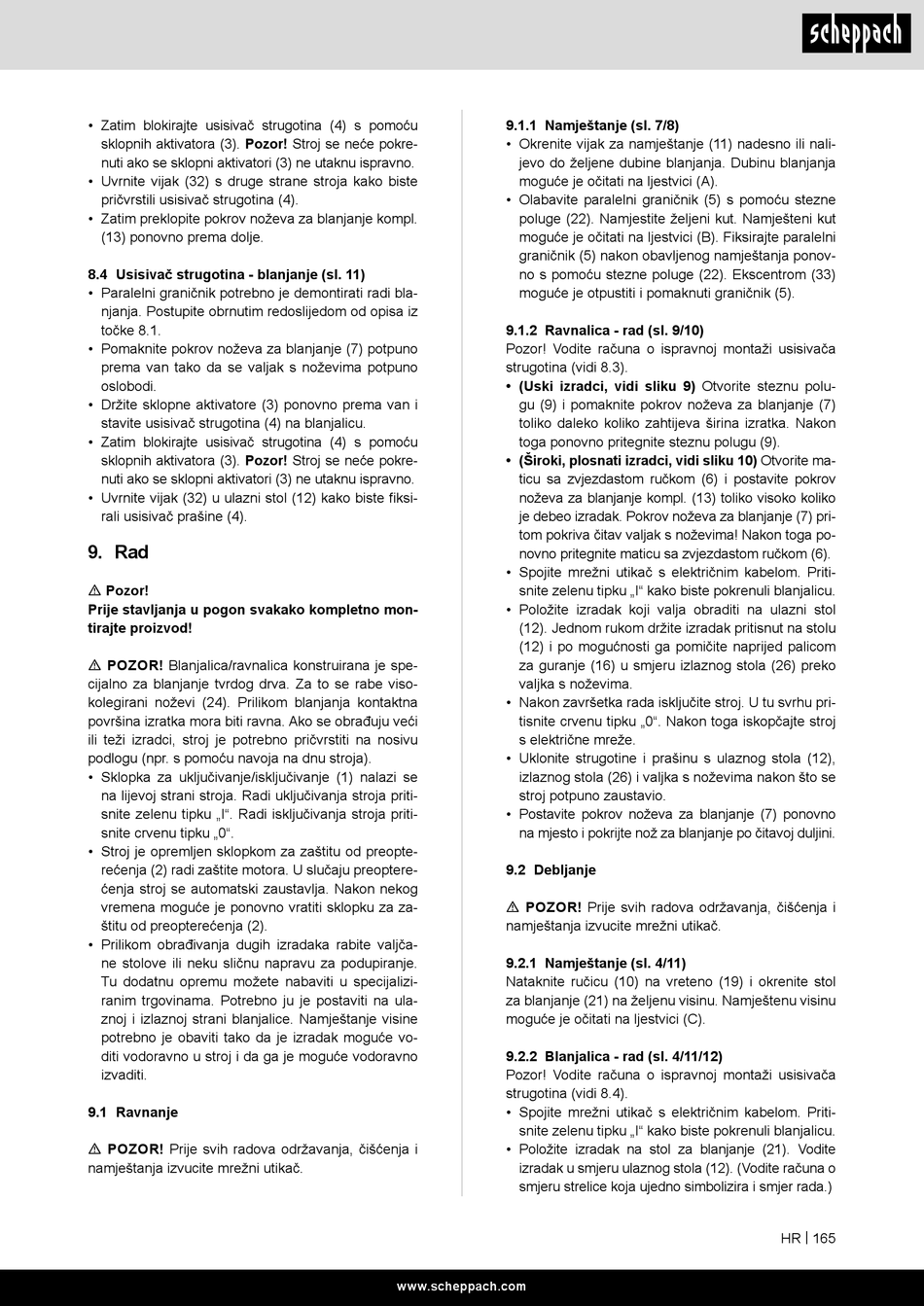

Scheppach HMS1070 Original Bedienungsanleitung Seite 165

• Zatim blokirajte usisivač strugotina (4) s pomoću
sklopnih aktivatora (3). Pozor! Stroj se neće pokre-
nuti ako se sklopni aktivatori (3) ne utaknu ispravno.
• Uvrnite vijak (32) s druge strane stroja kako biste
pričvrstili usisivač strugotina (4).
• Zatim preklopite pokrov noževa za blanjanje kompl.
(13) ponovno prema dolje.
8.4 Usisivač strugotina - blanjanje (sl. 11)
• Paralelni graničnik potrebno je demontirati radi bla-
njanja. Postupite obrnutim redoslijedom od opisa iz
točke 8.1.
• Pomaknite pokrov noževa za blanjanje (7) potpuno
prema van tako da se valjak s noževima potpuno
oslobodi.
• Držite sklopne aktivatore (3) ponovno prema van i
stavite usisivač strugotina (4) na blanjalicu.
• Zatim blokirajte usisivač strugotina (4) s pomoću
sklopnih aktivatora (3). Pozor! Stroj se neće pokre-
nuti ako se sklopni aktivatori (3) ne utaknu ispravno.
• Uvrnite vijak (32) u ulazni stol (12) kako biste fiksi-
rali usisivač prašine (4).
9. Rad
m Pozor!
Prije stavljanja u pogon svakako kompletno mon-
tirajte proizvod!
m POZOR! Blanjalica/ravnalica konstruirana je spe-
cijalno za blanjanje tvrdog drva. Za to se rabe viso-
kolegirani noževi (24). Prilikom blanjanja kontaktna
površina izratka mora biti ravna. Ako se obrađuju veći
ili teži izradci, stroj je potrebno pričvrstiti na nosivu
podlogu (npr. s pomoću navoja na dnu stroja).
• Sklopka za uključivanje/isključivanje (1) nalazi se
na lijevoj strani stroja. Radi uključivanja stroja priti-
snite zelenu tipku „I". Radi isključivanja stroja priti-
snite crvenu tipku „0".
• Stroj je opremljen sklopkom za zaštitu od preopte-
rećenja (2) radi zaštite motora. U slučaju preoptere-
ćenja stroj se automatski zaustavlja. Nakon nekog
vremena moguće je ponovno vratiti sklopku za za-
štitu od preopterećenja (2).
• Prilikom obrađivanja dugih izradaka rabite valjča-
ne stolove ili neku sličnu napravu za podupiranje.
Tu dodatnu opremu možete nabaviti u specijalizi-
ranim trgovinama. Potrebno ju je postaviti na ula-
znoj i izlaznoj strani blanjalice. Namještanje visine
potrebno je obaviti tako da je izradak moguće vo-
diti vodoravno u stroj i da ga je moguće vodoravno
izvaditi.
9.1 Ravnanje
m POZOR! Prije svih radova održavanja, čišćenja i
namještanja izvucite mrežni utikač.
9.1.1 Namještanje (sl. 7/8)
• Okrenite vijak za namještanje (11) nadesno ili nali-
jevo do željene dubine blanjanja. Dubinu blanjanja
moguće je očitati na ljestvici (A).
• Olabavite paralelni graničnik (5) s pomoću stezne
poluge (22). Namjestite željeni kut. Namješteni kut
moguće je očitati na ljestvici (B). Fiksirajte paralelni
graničnik (5) nakon obavljenog namještanja ponov-
no s pomoću stezne poluge (22). Ekscentrom (33)
moguće je otpustiti i pomaknuti graničnik (5).
9.1.2 Ravnalica - rad (sl. 9/10)
Pozor! Vodite računa o ispravnoj montaži usisivača
strugotina (vidi 8.3).
• (Uski izradci, vidi sliku 9) Otvorite steznu polu-
gu (9) i pomaknite pokrov noževa za blanjanje (7)
toliko daleko koliko zahtijeva širina izratka. Nakon
toga ponovno pritegnite steznu polugu (9).
• (Široki, plosnati izradci, vidi sliku 10) Otvorite ma-
ticu sa zvjezdastom ručkom (6) i postavite pokrov
noževa za blanjanje kompl. (13) toliko visoko koliko
je debeo izradak. Pokrov noževa za blanjanje (7) pri-
tom pokriva čitav valjak s noževima! Nakon toga po-
novno pritegnite maticu sa zvjezdastom ručkom (6).
• Spojite mrežni utikač s električnim kabelom. Priti-
snite zelenu tipku „I" kako biste pokrenuli blanjalicu.
• Položite izradak koji valja obraditi na ulazni stol
(12). Jednom rukom držite izradak pritisnut na stolu
(12) i po mogućnosti ga pomičite naprijed palicom
za guranje (16) u smjeru izlaznog stola (26) preko
valjka s noževima.
• Nakon završetka rada isključite stroj. U tu svrhu pri-
tisnite crvenu tipku „0". Nakon toga iskopčajte stroj
s električne mreže.
• Uklonite strugotine i prašinu s ulaznog stola (12),
izlaznog stola (26) i valjka s noževima nakon što se
stroj potpuno zaustavio.
• Postavite pokrov noževa za blanjanje (7) ponovno
na mjesto i pokrijte nož za blanjanje po čitavoj duljini.
9.2 Debljanje
m POZOR! Prije svih radova održavanja, čišćenja i
namještanja izvucite mrežni utikač.
9.2.1 Namještanje (sl. 4/11)
Nataknite ručicu (10) na vreteno (19) i okrenite stol
za blanjanje (21) na željenu visinu. Namještenu visinu
moguće je očitati na ljestvici (C).
9.2.2 Blanjalica - rad (sl. 4/11/12)
Pozor! Vodite računa o ispravnoj montaži usisivača
strugotina (vidi 8.4).
• Spojite mrežni utikač s električnim kabelom. Priti-
snite zelenu tipku „I" kako biste pokrenuli blanjalicu.
• Položite izradak na stol za blanjanje (21). Vodite
izradak u smjeru ulaznog stola (12). (Vodite računa o
smjeru strelice koja ujedno simbolizira i smjer rada.)
