Scheppach HMS1070 Original Bedienungsanleitung Seite 88

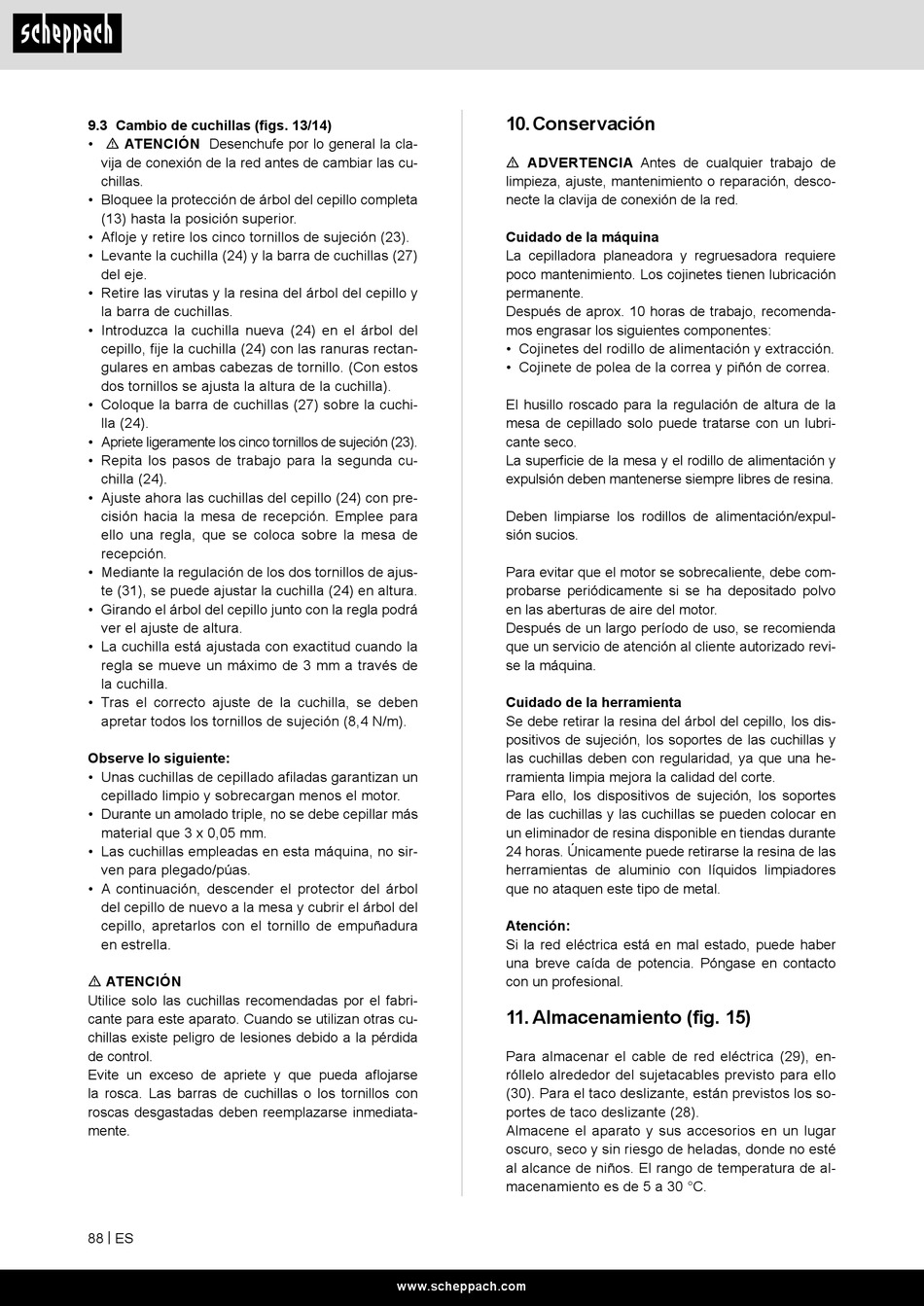

9.3 Cambio de cuchillas (figs. 13/14)
• m ATENCIÓN Desenchufe por lo general la cla-
vija de conexión de la red antes de cambiar las cu-
chillas.
• Bloquee la protección de árbol del cepillo completa
(13) hasta la posición superior.
• Afloje y retire los cinco tornillos de sujeción (23).
• Levante la cuchilla (24) y la barra de cuchillas (27)
del eje.
• Retire las virutas y la resina del árbol del cepillo y
la barra de cuchillas.
• Introduzca la cuchilla nueva (24) en el árbol del
cepillo, fije la cuchilla (24) con las ranuras rectan-
gulares en ambas cabezas de tornillo. (Con estos
dos tornillos se ajusta la altura de la cuchilla).
• Coloque la barra de cuchillas (27) sobre la cuchi-
lla (24).
• Apriete ligeramente los cinco tornillos de sujeción (23).
• Repita los pasos de trabajo para la segunda cu-
chilla (24).
• Ajuste ahora las cuchillas del cepillo (24) con pre-
cisión hacia la mesa de recepción. Emplee para
ello una regla, que se coloca sobre la mesa de
recepción.
• Mediante la regulación de los dos tornillos de ajus-
te (31), se puede ajustar la cuchilla (24) en altura.
• Girando el árbol del cepillo junto con la regla podrá
ver el ajuste de altura.
• La cuchilla está ajustada con exactitud cuando la
regla se mueve un máximo de 3 mm a través de
la cuchilla.
• Tras el correcto ajuste de la cuchilla, se deben
apretar todos los tornillos de sujeción (8,4 N/m).
Observe lo siguiente:
• Unas cuchillas de cepillado afiladas garantizan un
cepillado limpio y sobrecargan menos el motor.
• Durante un amolado triple, no se debe cepillar más
material que 3 x 0,05 mm.
• Las cuchillas empleadas en esta máquina, no sir-
ven para plegado/púas.
• A continuación, descender el protector del árbol
del cepillo de nuevo a la mesa y cubrir el árbol del
cepillo, apretarlos con el tornillo de empuñadura
en estrella.
m ATENCIÓN
Utilice solo las cuchillas recomendadas por el fabri-
cante para este aparato. Cuando se utilizan otras cu-
chillas existe peligro de lesiones debido a la pérdida
de control.
Evite un exceso de apriete y que pueda aflojarse
la rosca. Las barras de cuchillas o los tornillos con
roscas desgastadas deben reemplazarse inmediata-
mente.
88 | ES
10. Conservación
m ADVERTENCIA Antes de cualquier trabajo de
limpieza, ajuste, mantenimiento o reparación, desco-
necte la clavija de conexión de la red.
Cuidado de la máquina
La cepilladora planeadora y regruesadora requiere
poco mantenimiento. Los cojinetes tienen lubricación
permanente.
Después de aprox. 10 horas de trabajo, recomenda-
mos engrasar los siguientes componentes:
• Cojinetes del rodillo de alimentación y extracción.
• Cojinete de polea de la correa y piñón de correa.
El husillo roscado para la regulación de altura de la
mesa de cepillado solo puede tratarse con un lubri-
cante seco.
La superficie de la mesa y el rodillo de alimentación y
expulsión deben mantenerse siempre libres de resina.
Deben limpiarse los rodillos de alimentación/expul-
sión sucios.
Para evitar que el motor se sobrecaliente, debe com-
probarse periódicamente si se ha depositado polvo
en las aberturas de aire del motor.
Después de un largo período de uso, se recomienda
que un servicio de atención al cliente autorizado revi-
se la máquina.
Cuidado de la herramienta
Se debe retirar la resina del árbol del cepillo, los dis-
positivos de sujeción, los soportes de las cuchillas y
las cuchillas deben con regularidad, ya que una he-
rramienta limpia mejora la calidad del corte.
Para ello, los dispositivos de sujeción, los soportes
de las cuchillas y las cuchillas se pueden colocar en
un eliminador de resina disponible en tiendas durante
24 horas. Únicamente puede retirarse la resina de las
herramientas de aluminio con líquidos limpiadores
que no ataquen este tipo de metal.
Atención:
Si la red eléctrica está en mal estado, puede haber
una breve caída de potencia. Póngase en contacto
con un profesional.
11. Almacenamiento (fig. 15)
Para almacenar el cable de red eléctrica (29), en-
róllelo alrededor del sujetacables previsto para ello
(30). Para el taco deslizante, están previstos los so-
portes de taco deslizante (28).
Almacene el aparato y sus accesorios en un lugar
oscuro, seco y sin riesgo de heladas, donde no esté
al alcance de niños. El rango de temperatura de al-
macenamiento es de 5 a 30 °C.
www.scheppach.com
