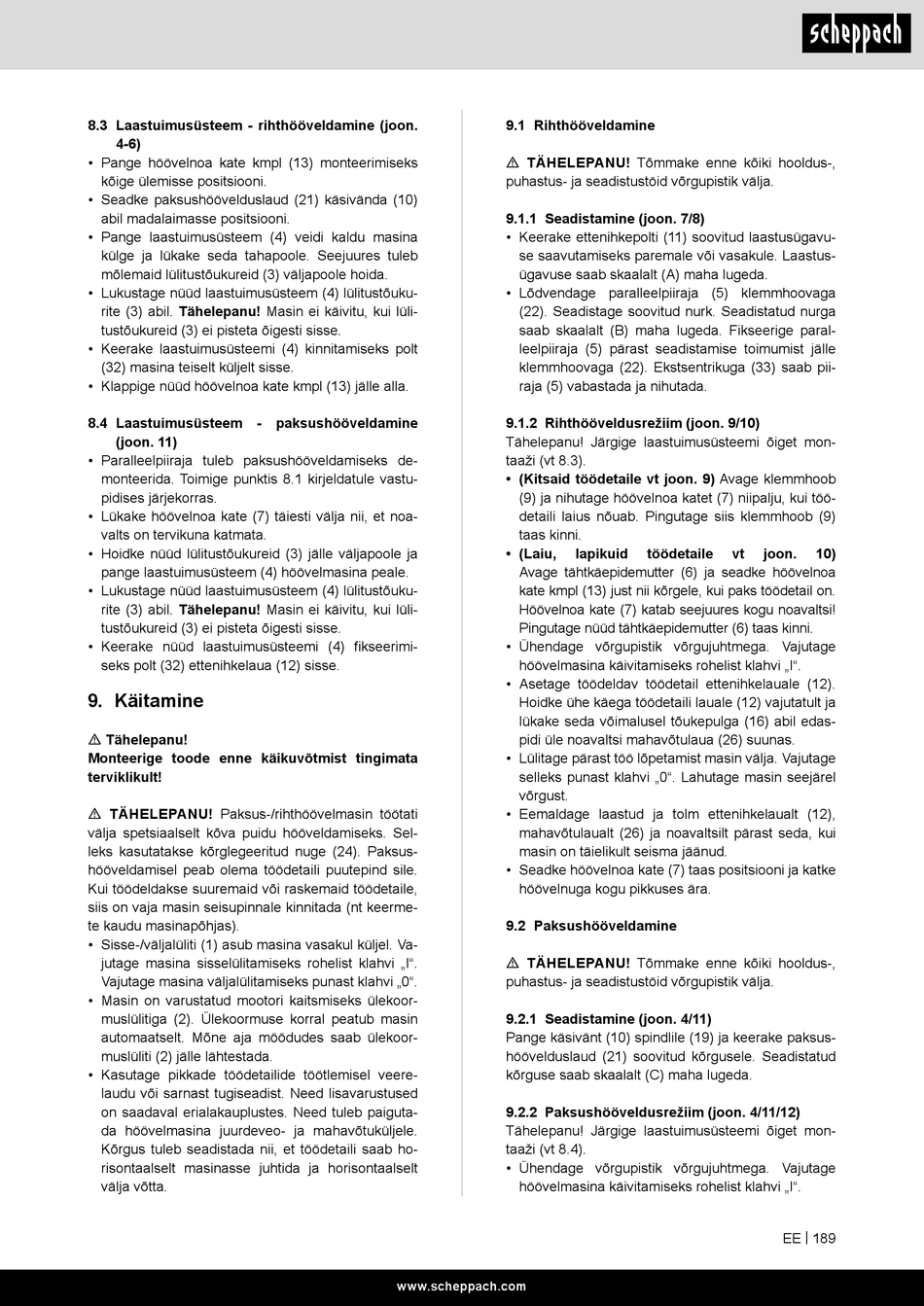

Scheppach HMS1070 Original Bedienungsanleitung Seite 189

8.3 Laastuimusüsteem - rihthööveldamine (joon.
4-6)
• Pange höövelnoa kate kmpl (13) monteerimiseks
kõige ülemisse positsiooni.
• Seadke paksushöövelduslaud (21) käsivända (10)
abil madalaimasse positsiooni.
• Pange laastuimusüsteem (4) veidi kaldu masina
külge ja lükake seda tahapoole. Seejuures tuleb
mõlemaid lülitustõukureid (3) väljapoole hoida.
• Lukustage nüüd laastuimusüsteem (4) lülitustõuku-
rite (3) abil. Tähelepanu! Masin ei käivitu, kui lüli-
tustõukureid (3) ei pisteta õigesti sisse.
• Keerake laastuimusüsteemi (4) kinnitamiseks polt
(32) masina teiselt küljelt sisse.
• Klappige nüüd höövelnoa kate kmpl (13) jälle alla.
8.4 Laastuimusüsteem - paksushööveldamine
(joon. 11)
• Paralleelpiiraja tuleb paksushööveldamiseks de-
monteerida. Toimige punktis 8.1 kirjeldatule vastu-
pidises järjekorras.
• Lükake höövelnoa kate (7) täiesti välja nii, et noa-
valts on tervikuna katmata.
• Hoidke nüüd lülitustõukureid (3) jälle väljapoole ja
pange laastuimusüsteem (4) höövelmasina peale.
• Lukustage nüüd laastuimusüsteem (4) lülitustõuku-
rite (3) abil. Tähelepanu! Masin ei käivitu, kui lüli-
tustõukureid (3) ei pisteta õigesti sisse.
• Keerake nüüd laastuimusüsteemi (4) fikseerimi-
seks polt (32) ettenihkelaua (12) sisse.
9. Käitamine
m Tähelepanu!
Monteerige toode enne käikuvõtmist tingimata
terviklikult!
m TÄHELEPANU! Paksus-/rihthöövelmasin töötati
välja spetsiaalselt kõva puidu hööveldamiseks. Sel-
leks kasutatakse kõrglegeeritud nuge (24). Paksus-
hööveldamisel peab olema töödetaili puutepind sile.
Kui töödeldakse suuremaid või raskemaid töödetaile,
siis on vaja masin seisupinnale kinnitada (nt keerme-
te kaudu masinapõhjas).
• Sisse-/väljalüliti (1) asub masina vasakul küljel. Va-
jutage masina sisselülitamiseks rohelist klahvi „I".
Vajutage masina väljalülitamiseks punast klahvi „0".
• Masin on varustatud mootori kaitsmiseks ülekoor-
muslülitiga (2). Ülekoormuse korral peatub masin
automaatselt. Mõne aja möödudes saab ülekoor-
muslüliti (2) jälle lähtestada.
• Kasutage pikkade töödetailide töötlemisel veere-
laudu või sarnast tugiseadist. Need lisavarustused
on saadaval erialakauplustes. Need tuleb paiguta-
da höövelmasina juurdeveo- ja mahavõtuküljele.
Kõrgus tuleb seadistada nii, et töödetaili saab ho-
risontaalselt masinasse juhtida ja horisontaalselt
välja võtta.
9.1 Rihthööveldamine
m TÄHELEPANU! Tõmmake enne kõiki hooldus-,
puhastus- ja seadistustöid võrgupistik välja.
9.1.1 Seadistamine (joon. 7/8)
• Keerake ettenihkepolti (11) soovitud laastusügavu-
se saavutamiseks paremale või vasakule. Laastus-
ügavuse saab skaalalt (A) maha lugeda.
• Lõdvendage paralleelpiiraja (5) klemmhoovaga
(22). Seadistage soovitud nurk. Seadistatud nurga
saab skaalalt (B) maha lugeda. Fikseerige paral-
leelpiiraja (5) pärast seadistamise toimumist jälle
klemmhoovaga (22). Ekstsentrikuga (33) saab pii-
raja (5) vabastada ja nihutada.
9.1.2 Rihthööveldusrežiim (joon. 9/10)
Tähelepanu! Järgige laastuimusüsteemi õiget mon-
taaži (vt 8.3).
• (Kitsaid töödetaile vt joon. 9) Avage klemmhoob
(9) ja nihutage höövelnoa katet (7) niipalju, kui töö-
detaili laius nõuab. Pingutage siis klemmhoob (9)
taas kinni.
• (Laiu,
Avage tähtkäepidemutter (6) ja seadke höövelnoa
kate kmpl (13) just nii kõrgele, kui paks töödetail on.
Höövelnoa kate (7) katab seejuures kogu noavaltsi!
Pingutage nüüd tähtkäepidemutter (6) taas kinni.
• Ühendage võrgupistik võrgujuhtmega. Vajutage
höövelmasina käivitamiseks rohelist klahvi „I".
• Asetage töödeldav töödetail ettenihkelauale (12).
Hoidke ühe käega töödetaili lauale (12) vajutatult ja
lükake seda võimalusel tõukepulga (16) abil edas-
pidi üle noavaltsi mahavõtulaua (26) suunas.
• Lülitage pärast töö lõpetamist masin välja. Vajutage
selleks punast klahvi „0". Lahutage masin seejärel
võrgust.
• Eemaldage laastud ja tolm ettenihkelaualt (12),
mahavõtulaualt (26) ja noavaltsilt pärast seda, kui
masin on täielikult seisma jäänud.
• Seadke höövelnoa kate (7) taas positsiooni ja katke
höövelnuga kogu pikkuses ära.
9.2 Paksushööveldamine
m TÄHELEPANU! Tõmmake enne kõiki hooldus-,
puhastus- ja seadistustöid võrgupistik välja.
9.2.1 Seadistamine (joon. 4/11)
Pange käsivänt (10) spindlile (19) ja keerake paksus-
höövelduslaud (21) soovitud kõrgusele. Seadistatud
kõrguse saab skaalalt (C) maha lugeda.
9.2.2 Paksushööveldusrežiim (joon. 4/11/12)
Tähelepanu! Järgige laastuimusüsteemi õiget mon-
taaži (vt 8.4).
• Ühendage võrgupistik võrgujuhtmega. Vajutage
höövelmasina käivitamiseks rohelist klahvi „I".
www.scheppach.com
lapikuid töödetaile vt joon. 10)
