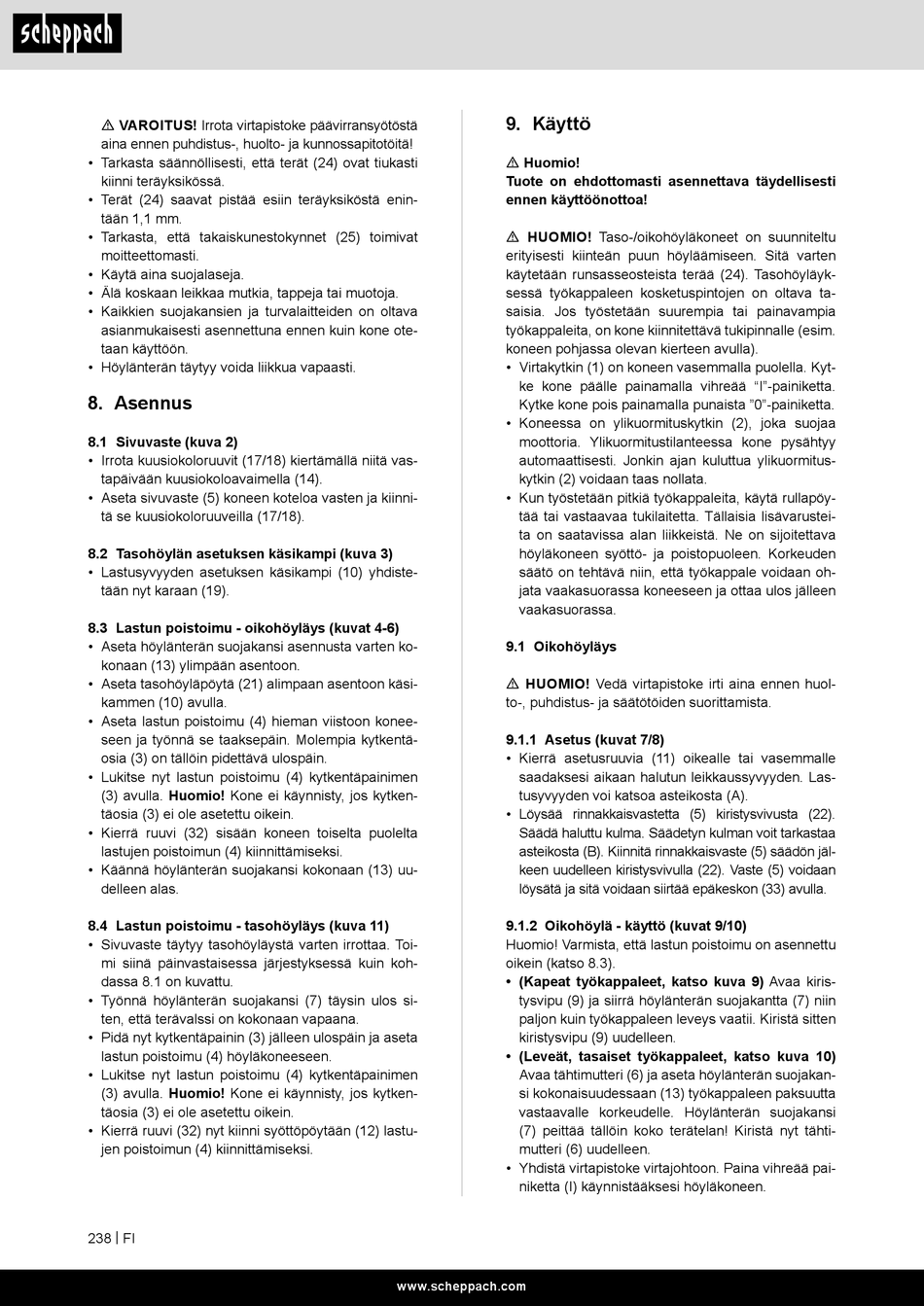

Scheppach HMS1070 Original Bedienungsanleitung Seite 238

m VAROITUS! Irrota virtapistoke päävirransyötöstä
aina ennen puhdistus-, huolto- ja kunnossapitotöitä!
• Tarkasta säännöllisesti, että terät (24) ovat tiukasti
kiinni teräyksikössä.
• Terät (24) saavat pistää esiin teräyksiköstä enin-
tään 1,1 mm.
• Tarkasta, että takaiskunestokynnet (25) toimivat
moitteettomasti.
• Käytä aina suojalaseja.
• Älä koskaan leikkaa mutkia, tappeja tai muotoja.
• Kaikkien suojakansien ja turvalaitteiden on oltava
asianmukaisesti asennettuna ennen kuin kone ote-
taan käyttöön.
• Höylänterän täytyy voida liikkua vapaasti.
8. Asennus
8.1 Sivuvaste (kuva 2)
• Irrota kuusiokoloruuvit (17/18) kiertämällä niitä vas-
tapäivään kuusiokoloavaimella (14).
• Aseta sivuvaste (5) koneen koteloa vasten ja kiinni-
tä se kuusiokoloruuveilla (17/18).
8.2 Tasohöylän asetuksen käsikampi (kuva 3)
• Lastusyvyyden asetuksen käsikampi (10) yhdiste-
tään nyt karaan (19).
8.3 Lastun poistoimu - oikohöyläys (kuvat 4-6)
• Aseta höylänterän suojakansi asennusta varten ko-
konaan (13) ylimpään asentoon.
• Aseta tasohöyläpöytä (21) alimpaan asentoon käsi-
kammen (10) avulla.
• Aseta lastun poistoimu (4) hieman viistoon konee-
seen ja työnnä se taaksepäin. Molempia kytkentä-
osia (3) on tällöin pidettävä ulospäin.
• Lukitse nyt lastun poistoimu (4) kytkentäpainimen
(3) avulla. Huomio! Kone ei käynnisty, jos kytken-
täosia (3) ei ole asetettu oikein.
• Kierrä ruuvi (32) sisään koneen toiselta puolelta
lastujen poistoimun (4) kiinnittämiseksi.
• Käännä höylänterän suojakansi kokonaan (13) uu-
delleen alas.
8.4 Lastun poistoimu - tasohöyläys (kuva 11)
• Sivuvaste täytyy tasohöyläystä varten irrottaa. Toi-
mi siinä päinvastaisessa järjestyksessä kuin koh-
dassa 8.1 on kuvattu.
• Työnnä höylänterän suojakansi (7) täysin ulos si-
ten, että terävalssi on kokonaan vapaana.
• Pidä nyt kytkentäpainin (3) jälleen ulospäin ja aseta
lastun poistoimu (4) höyläkoneeseen.
• Lukitse nyt lastun poistoimu (4) kytkentäpainimen
(3) avulla. Huomio! Kone ei käynnisty, jos kytken-
täosia (3) ei ole asetettu oikein.
• Kierrä ruuvi (32) nyt kiinni syöttöpöytään (12) lastu-
jen poistoimun (4) kiinnittämiseksi.
238 | FI
9. Käyttö
m Huomio!
Tuote on ehdottomasti asennettava täydellisesti
ennen käyttöönottoa!
m HUOMIO! Taso-/oikohöyläkoneet on suunniteltu
erityisesti kiinteän puun höyläämiseen. Sitä varten
käytetään runsasseosteista terää (24). Tasohöyläyk-
sessä työkappaleen kosketuspintojen on oltava ta-
saisia. Jos työstetään suurempia tai painavampia
työkappaleita, on kone kiinnitettävä tukipinnalle (esim.
koneen pohjassa olevan kierteen avulla).
• Virtakytkin (1) on koneen vasemmalla puolella. Kyt-
ke kone päälle painamalla vihreää "I"-painiketta.
Kytke kone pois painamalla punaista "0"-painiketta.
• Koneessa on ylikuormituskytkin (2), joka suojaa
moottoria. Ylikuormitustilanteessa kone pysähtyy
automaattisesti. Jonkin ajan kuluttua ylikuormitus-
kytkin (2) voidaan taas nollata.
• Kun työstetään pitkiä työkappaleita, käytä rullapöy-
tää tai vastaavaa tukilaitetta. Tällaisia lisävarustei-
ta on saatavissa alan liikkeistä. Ne on sijoitettava
höyläkoneen syöttö- ja poistopuoleen. Korkeuden
säätö on tehtävä niin, että työkappale voidaan oh-
jata vaakasuorassa koneeseen ja ottaa ulos jälleen
vaakasuorassa.
9.1 Oikohöyläys
m HUOMIO! Vedä virtapistoke irti aina ennen huol-
to-, puhdistus- ja säätötöiden suorittamista.
9.1.1 Asetus (kuvat 7/8)
• Kierrä asetusruuvia (11) oikealle tai vasemmalle
saadaksesi aikaan halutun leikkaussyvyyden. Las-
tusyvyyden voi katsoa asteikosta (A).
• Löysää rinnakkaisvastetta (5) kiristysvivusta (22).
Säädä haluttu kulma. Säädetyn kulman voit tarkastaa
asteikosta (B). Kiinnitä rinnakkaisvaste (5) säädön jäl-
keen uudelleen kiristysvivulla (22). Vaste (5) voidaan
löysätä ja sitä voidaan siirtää epäkeskon (33) avulla.
9.1.2 Oikohöylä - käyttö (kuvat 9/10)
Huomio! Varmista, että lastun poistoimu on asennettu
oikein (katso 8.3).
• (Kapeat työkappaleet, katso kuva 9) Avaa kiris-
tysvipu (9) ja siirrä höylänterän suojakantta (7) niin
paljon kuin työkappaleen leveys vaatii. Kiristä sitten
kiristysvipu (9) uudelleen.
• (Leveät, tasaiset työkappaleet, katso kuva 10)
Avaa tähtimutteri (6) ja aseta höylänterän suojakan-
si kokonaisuudessaan (13) työkappaleen paksuutta
vastaavalle korkeudelle. Höylänterän suojakansi
(7) peittää tällöin koko terätelan! Kiristä nyt tähti-
mutteri (6) uudelleen.
• Yhdistä virtapistoke virtajohtoon. Paina vihreää pai-
niketta (I) käynnistääksesi höyläkoneen.
