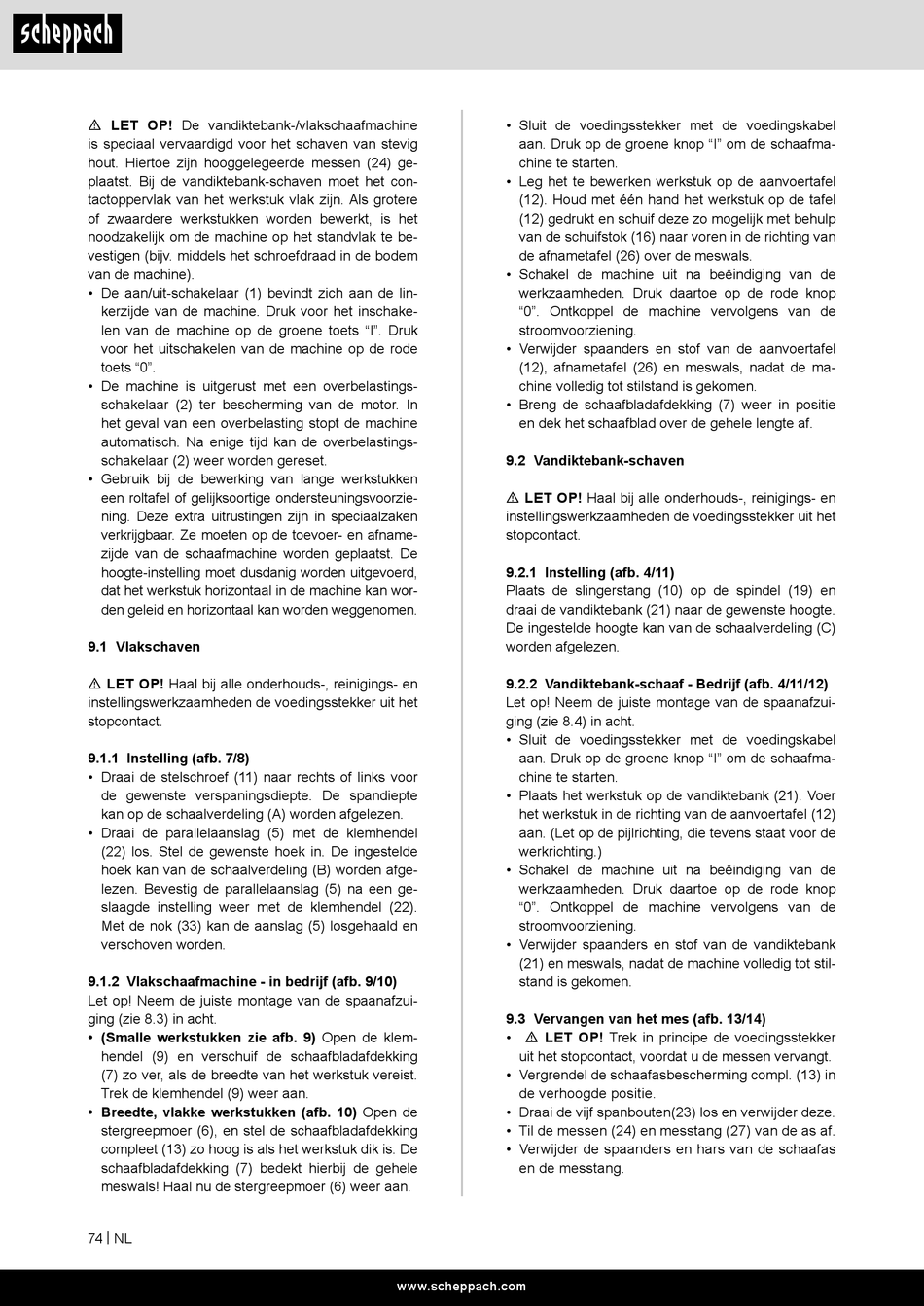

m LET OP! De vandiktebank-/vlakschaafmachine
is speciaal vervaardigd voor het schaven van stevig
hout. Hiertoe zijn hooggelegeerde messen (24) ge-
plaatst. Bij de vandiktebank-schaven moet het con-
tactoppervlak van het werkstuk vlak zijn. Als grotere
of zwaardere werkstukken worden bewerkt, is het
noodzakelijk om de machine op het standvlak te be-
vestigen (bijv. middels het schroefdraad in de bodem
van de machine).
• De aan/uit-schakelaar (1) bevindt zich aan de lin-
kerzijde van de machine. Druk voor het inschake-
len van de machine op de groene toets "I". Druk
voor het uitschakelen van de machine op de rode
toets "0".
• De machine is uitgerust met een overbelastings-
schakelaar (2) ter bescherming van de motor. In
het geval van een overbelasting stopt de machine
automatisch. Na enige tijd kan de overbelastings-
schakelaar (2) weer worden gereset.
• Gebruik bij de bewerking van lange werkstukken
een roltafel of gelijksoortige ondersteuningsvoorzie-
ning. Deze extra uitrustingen zijn in speciaalzaken
verkrijgbaar. Ze moeten op de toevoer- en afname-
zijde van de schaafmachine worden geplaatst. De
hoogte-instelling moet dusdanig worden uitgevoerd,
dat het werkstuk horizontaal in de machine kan wor-
den geleid en horizontaal kan worden weggenomen.
9.1 Vlakschaven
m LET OP! Haal bij alle onderhouds-, reinigings- en
instellingswerkzaamheden de voedingsstekker uit het
stopcontact.
9.1.1 Instelling (afb. 7/8)
• Draai de stelschroef (11) naar rechts of links voor
de gewenste verspaningsdiepte. De spandiepte
kan op de schaalverdeling (A) worden afgelezen.
• Draai de parallelaanslag (5) met de klemhendel
(22) los. Stel de gewenste hoek in. De ingestelde
hoek kan van de schaalverdeling (B) worden afge-
lezen. Bevestig de parallelaanslag (5) na een ge-
slaagde instelling weer met de klemhendel (22).
Met de nok (33) kan de aanslag (5) losgehaald en
verschoven worden.
9.1.2 Vlakschaafmachine - in bedrijf (afb. 9/10)
Let op! Neem de juiste montage van de spaanafzui-
ging (zie 8.3) in acht.
• (Smalle werkstukken zie afb. 9) Open de klem-
hendel (9) en verschuif de schaafbladafdekking
(7) zo ver, als de breedte van het werkstuk vereist.
Trek de klemhendel (9) weer aan.
• Breedte, vlakke werkstukken (afb. 10) Open de
stergreepmoer (6), en stel de schaafbladafdekking
compleet (13) zo hoog is als het werkstuk dik is. De
schaafbladafdekking (7) bedekt hierbij de gehele
meswals! Haal nu de stergreepmoer (6) weer aan.
74 | NL
• Sluit de voedingsstekker met de voedingskabel
aan. Druk op de groene knop "I" om de schaafma-
chine te starten.
• Leg het te bewerken werkstuk op de aanvoertafel
(12). Houd met één hand het werkstuk op de tafel
(12) gedrukt en schuif deze zo mogelijk met behulp
van de schuifstok (16) naar voren in de richting van
de afnametafel (26) over de meswals.
• Schakel de machine uit na beëindiging van de
werkzaamheden. Druk daartoe op de rode knop
"0". Ontkoppel de machine vervolgens van de
stroomvoorziening.
• Verwijder spaanders en stof van de aanvoertafel
(12), afnametafel (26) en meswals, nadat de ma-
chine volledig tot stilstand is gekomen.
• Breng de schaafbladafdekking (7) weer in positie
en dek het schaafblad over de gehele lengte af.
9.2 Vandiktebank-schaven
m LET OP! Haal bij alle onderhouds-, reinigings- en
instellingswerkzaamheden de voedingsstekker uit het
stopcontact.
9.2.1 Instelling (afb. 4/11)
Plaats de slingerstang (10) op de spindel (19) en
draai de vandiktebank (21) naar de gewenste hoogte.
De ingestelde hoogte kan van de schaalverdeling (C)
worden afgelezen.
9.2.2 Vandiktebank-schaaf - Bedrijf (afb. 4/11/12)
Let op! Neem de juiste montage van de spaanafzui-
ging (zie 8.4) in acht.
• Sluit de voedingsstekker met de voedingskabel
aan. Druk op de groene knop "I" om de schaafma-
chine te starten.
• Plaats het werkstuk op de vandiktebank (21). Voer
het werkstuk in de richting van de aanvoertafel (12)
aan. (Let op de pijlrichting, die tevens staat voor de
werkrichting.)
• Schakel de machine uit na beëindiging van de
werkzaamheden. Druk daartoe op de rode knop
"0". Ontkoppel de machine vervolgens van de
stroomvoorziening.
• Verwijder spaanders en stof van de vandiktebank
(21) en meswals, nadat de machine volledig tot stil-
stand is gekomen.
9.3 Vervangen van het mes (afb. 13/14)
• m LET OP! Trek in principe de voedingsstekker
uit het stopcontact, voordat u de messen vervangt.
• Vergrendel de schaafasbescherming compl. (13) in
de verhoogde positie.
• Draai de vijf spanbouten(23) los en verwijder deze.
• Til de messen (24) en messtang (27) van de as af.
• Verwijder de spaanders en hars van de schaafas
en de messtang.
