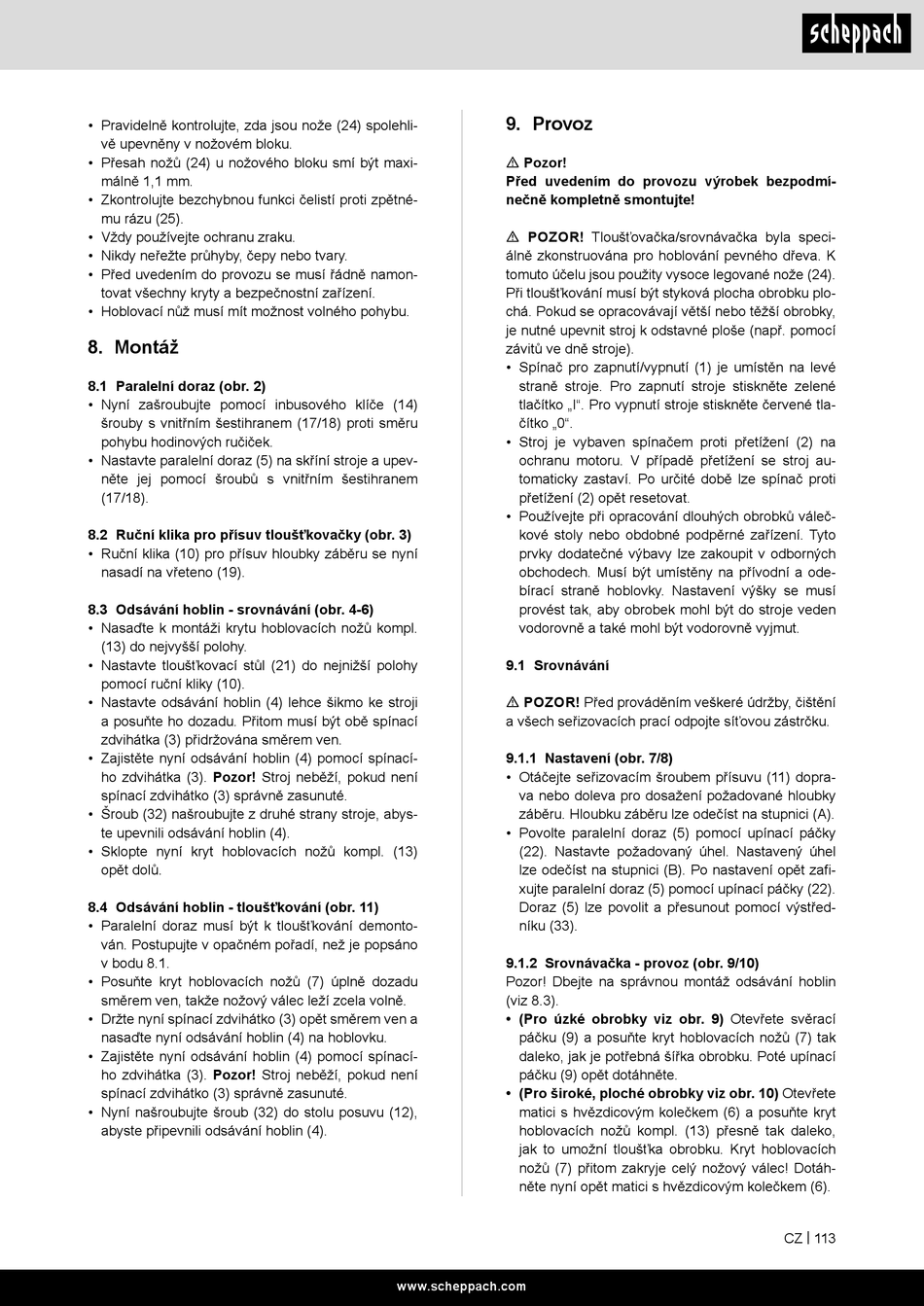

Scheppach HMS1070 Original Bedienungsanleitung Seite 113

• Pravidelně kontrolujte, zda jsou nože (24) spolehli-
vě upevněny v nožovém bloku.
• Přesah nožů (24) u nožového bloku smí být maxi-
málně 1,1 mm.
• Zkontrolujte bezchybnou funkci čelistí proti zpětné-
mu rázu (25).
• Vždy používejte ochranu zraku.
• Nikdy neřežte průhyby, čepy nebo tvary.
• Před uvedením do provozu se musí řádně namon-
tovat všechny kryty a bezpečnostní zařízení.
• Hoblovací nůž musí mít možnost volného pohybu.
8. Montáž
8.1 Paralelní doraz (obr. 2)
• Nyní zašroubujte pomocí inbusového klíče (14)
šrouby s vnitřním šestihranem (17/18) proti směru
pohybu hodinových ručiček.
• Nastavte paralelní doraz (5) na skříní stroje a upev-
něte jej pomocí šroubů s vnitřním šestihranem
(17/18).
8.2 Ruční klika pro přísuv tloušťkovačky (obr. 3)
• Ruční klika (10) pro přísuv hloubky záběru se nyní
nasadí na vřeteno (19).
8.3 Odsávání hoblin - srovnávání (obr. 4-6)
• Nasaďte k montáži krytu hoblovacích nožů kompl.
(13) do nejvyšší polohy.
• Nastavte tloušťkovací stůl (21) do nejnižší polohy
pomocí ruční kliky (10).
• Nastavte odsávání hoblin (4) lehce šikmo ke stroji
a posuňte ho dozadu. Přitom musí být obě spínací
zdvihátka (3) přidržována směrem ven.
• Zajistěte nyní odsávání hoblin (4) pomocí spínací-
ho zdvihátka (3). Pozor! Stroj neběží, pokud není
spínací zdvihátko (3) správně zasunuté.
• Šroub (32) našroubujte z druhé strany stroje, abys-
te upevnili odsávání hoblin (4).
• Sklopte nyní kryt hoblovacích nožů kompl. (13)
opět dolů.
8.4 Odsávání hoblin - tloušťkování (obr. 11)
• Paralelní doraz musí být k tloušťkování demonto-
ván. Postupujte v opačném pořadí, než je popsáno
v bodu 8.1.
• Posuňte kryt hoblovacích nožů (7) úplně dozadu
směrem ven, takže nožový válec leží zcela volně.
• Držte nyní spínací zdvihátko (3) opět směrem ven a
nasaďte nyní odsávání hoblin (4) na hoblovku.
• Zajistěte nyní odsávání hoblin (4) pomocí spínací-
ho zdvihátka (3). Pozor! Stroj neběží, pokud není
spínací zdvihátko (3) správně zasunuté.
• Nyní našroubujte šroub (32) do stolu posuvu (12),
abyste připevnili odsávání hoblin (4).
9. Provoz
m Pozor!
Před uvedením do provozu výrobek bezpodmí-
nečně kompletně smontujte!
m POZOR! Tloušťovačka/srovnávačka byla speci-
álně zkonstruována pro hoblování pevného dřeva. K
tomuto účelu jsou použity vysoce legované nože (24).
Při tloušťkování musí být styková plocha obrobku plo-
chá. Pokud se opracovávají větší nebo těžší obrobky,
je nutné upevnit stroj k odstavné ploše (např. pomocí
závitů ve dně stroje).
• Spínač pro zapnutí/vypnutí (1) je umístěn na levé
straně stroje. Pro zapnutí stroje stiskněte zelené
tlačítko „I". Pro vypnutí stroje stiskněte červené tla-
čítko „0".
• Stroj je vybaven spínačem proti přetížení (2) na
ochranu motoru. V případě přetížení se stroj au-
tomaticky zastaví. Po určité době lze spínač proti
přetížení (2) opět resetovat.
• Používejte při opracování dlouhých obrobků váleč-
kové stoly nebo obdobné podpěrné zařízení. Tyto
prvky dodatečné výbavy lze zakoupit v odborných
obchodech. Musí být umístěny na přívodní a ode-
bírací straně hoblovky. Nastavení výšky se musí
provést tak, aby obrobek mohl být do stroje veden
vodorovně a také mohl být vodorovně vyjmut.
9.1 Srovnávání
m POZOR! Před prováděním veškeré údržby, čištění
a všech seřizovacích prací odpojte síťovou zástrčku.
9.1.1 Nastavení (obr. 7/8)
• Otáčejte seřizovacím šroubem přísuvu (11) dopra-
va nebo doleva pro dosažení požadované hloubky
záběru. Hloubku záběru lze odečíst na stupnici (A).
• Povolte paralelní doraz (5) pomocí upínací páčky
(22). Nastavte požadovaný úhel. Nastavený úhel
lze odečíst na stupnici (B). Po nastavení opět zafi-
xujte paralelní doraz (5) pomocí upínací páčky (22).
Doraz (5) lze povolit a přesunout pomocí výstřed-
níku (33).
9.1.2 Srovnávačka - provoz (obr. 9/10)
Pozor! Dbejte na správnou montáž odsávání hoblin
(viz 8.3).
• (Pro úzké obrobky viz obr. 9) Otevřete svěrací
páčku (9) a posuňte kryt hoblovacích nožů (7) tak
daleko, jak je potřebná šířka obrobku. Poté upínací
páčku (9) opět dotáhněte.
• (Pro široké, ploché obrobky viz obr. 10) Otevřete
matici s hvězdicovým kolečkem (6) a posuňte kryt
hoblovacích nožů kompl. (13) přesně tak daleko,
jak to umožní tloušťka obrobku. Kryt hoblovacích
nožů (7) přitom zakryje celý nožový válec! Dotáh-
něte nyní opět matici s hvězdicovým kolečkem (6).
