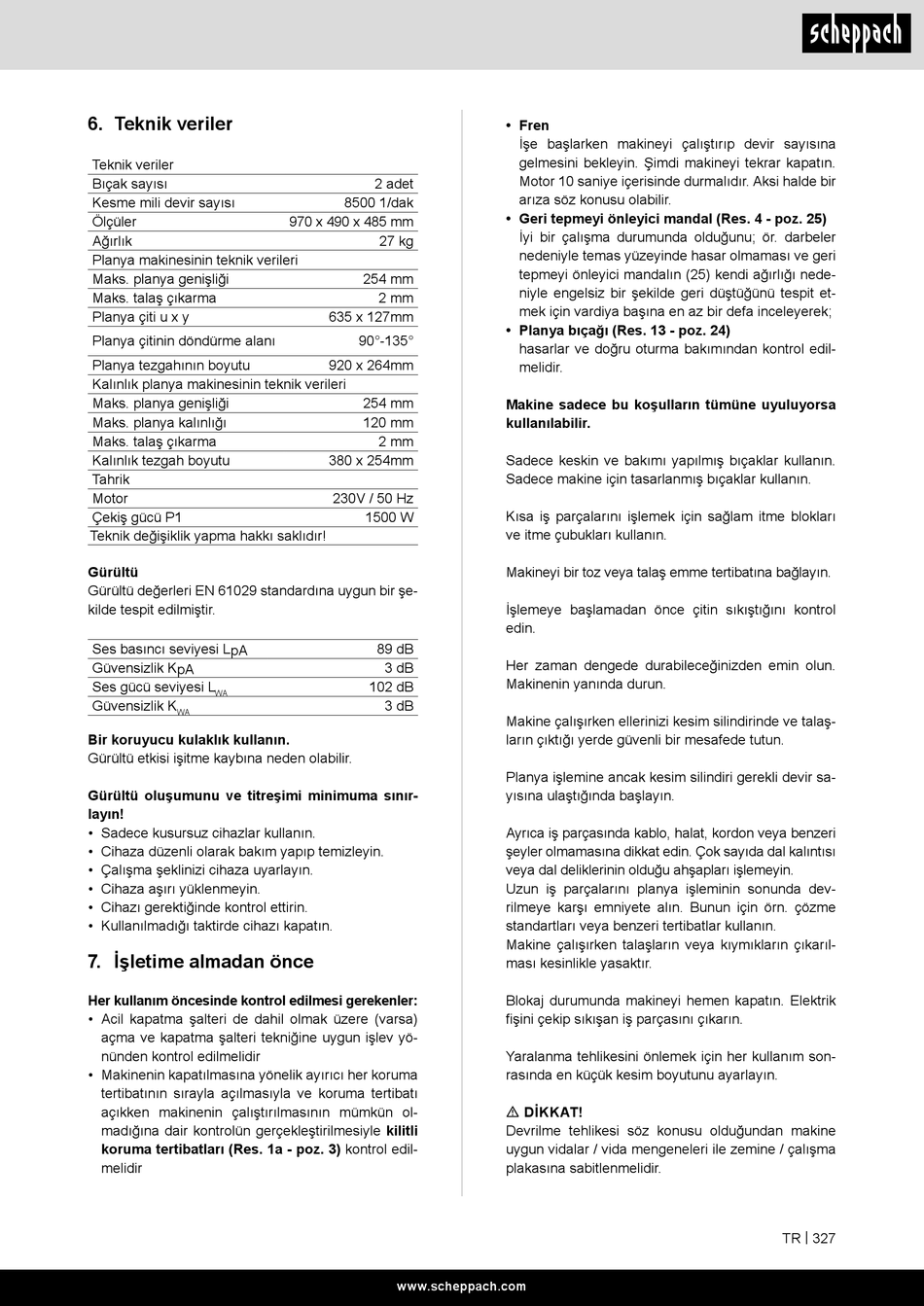

Scheppach HMS1070 Original Bedienungsanleitung Seite 327

6. Teknik veriler
Teknik veriler
Bıçak sayısı
Kesme mili devir sayısı
Ölçüler
Ağırlık
Planya makinesinin teknik verileri
Maks. planya genişliği
Maks. talaş çıkarma
Planya çiti u x y
Planya çitinin döndürme alanı
Planya tezgahının boyutu
Kalınlık planya makinesinin teknik verileri
Maks. planya genişliği
Maks. planya kalınlığı
Maks. talaş çıkarma
Kalınlık tezgah boyutu
Tahrik
Motor
Çekiş gücü P1
Teknik değişiklik yapma hakkı saklıdır!
Gürültü
Gürültü değerleri EN 61029 standardına uygun bir şe-
kilde tespit edilmiştir.
Ses basıncı seviyesi L pA
Güvensizlik K pA
Ses gücü seviyesi L
WA
Güvensizlik K
WA
Bir koruyucu kulaklık kullanın.
Gürültü etkisi işitme kaybına neden olabilir.
Gürültü oluşumunu ve titreşimi minimuma sınır-
layın!
• Sadece kusursuz cihazlar kullanın.
• Cihaza düzenli olarak bakım yapıp temizleyin.
• Çalışma şeklinizi cihaza uyarlayın.
• Cihaza aşırı yüklenmeyin.
• Cihazı gerektiğinde kontrol ettirin.
• Kullanılmadığı taktirde cihazı kapatın.
7. İşletime almadan önce
Her kullanım öncesinde kontrol edilmesi gerekenler:
• Acil kapatma şalteri de dahil olmak üzere (varsa)
açma ve kapatma şalteri tekniğine uygun işlev yö-
nünden kontrol edilmelidir
• Makinenin kapatılmasına yönelik ayırıcı her koruma
tertibatının sırayla açılmasıyla ve koruma tertibatı
açıkken makinenin çalıştırılmasının mümkün ol-
madığına dair kontrolün gerçekleştirilmesiyle kilitli
koruma tertibatları (Res. 1a - poz. 3) kontrol edil-
melidir
2 adet
8500 1/dak
970 x 490 x 485 mm
27 kg
254 mm
2 mm
635 x 127mm
90°-135°
920 x 264mm
254 mm
120 mm
2 mm
380 x 254mm
230V / 50 Hz
1500 W
89 dB
3 dB
102 dB
3 dB
www.scheppach.com
• Fren
İşe başlarken makineyi çalıştırıp devir sayısına
gelmesini bekleyin. Şimdi makineyi tekrar kapatın.
Motor 10 saniye içerisinde durmalıdır. Aksi halde bir
arıza söz konusu olabilir.
• Geri tepmeyi önleyici mandal (Res. 4 - poz. 25)
İyi bir çalışma durumunda olduğunu; ör. darbeler
nedeniyle temas yüzeyinde hasar olmaması ve geri
tepmeyi önleyici mandalın (25) kendi ağırlığı nede-
niyle engelsiz bir şekilde geri düştüğünü tespit et-
mek için vardiya başına en az bir defa inceleyerek;
• Planya bıçağı (Res. 13 - poz. 24)
hasarlar ve doğru oturma bakımından kontrol edil-
melidir.
Makine sadece bu koşulların tümüne uyuluyorsa
kullanılabilir.
Sadece keskin ve bakımı yapılmış bıçaklar kullanın.
Sadece makine için tasarlanmış bıçaklar kullanın.
Kısa iş parçalarını işlemek için sağlam itme blokları
ve itme çubukları kullanın.
Makineyi bir toz veya talaş emme tertibatına bağlayın.
İşlemeye başlamadan önce çitin sıkıştığını kontrol
edin.
Her zaman dengede durabileceğinizden emin olun.
Makinenin yanında durun.
Makine çalışırken ellerinizi kesim silindirinde ve talaş-
ların çıktığı yerde güvenli bir mesafede tutun.
Planya işlemine ancak kesim silindiri gerekli devir sa-
yısına ulaştığında başlayın.
Ayrıca iş parçasında kablo, halat, kordon veya benzeri
şeyler olmamasına dikkat edin. Çok sayıda dal kalıntısı
veya dal deliklerinin olduğu ahşapları işlemeyin.
Uzun iş parçalarını planya işleminin sonunda dev-
rilmeye karşı emniyete alın. Bunun için örn. çözme
standartları veya benzeri tertibatlar kullanın.
Makine çalışırken talaşların veya kıymıkların çıkarıl-
ması kesinlikle yasaktır.
Blokaj durumunda makineyi hemen kapatın. Elektrik
fişini çekip sıkışan iş parçasını çıkarın.
Yaralanma tehlikesini önlemek için her kullanım son-
rasında en küçük kesim boyutunu ayarlayın.
m DİKKAT!
Devrilme tehlikesi söz konusu olduğundan makine
uygun vidalar / vida mengeneleri ile zemine / çalışma
plakasına sabitlenmelidir.
TR | 327
