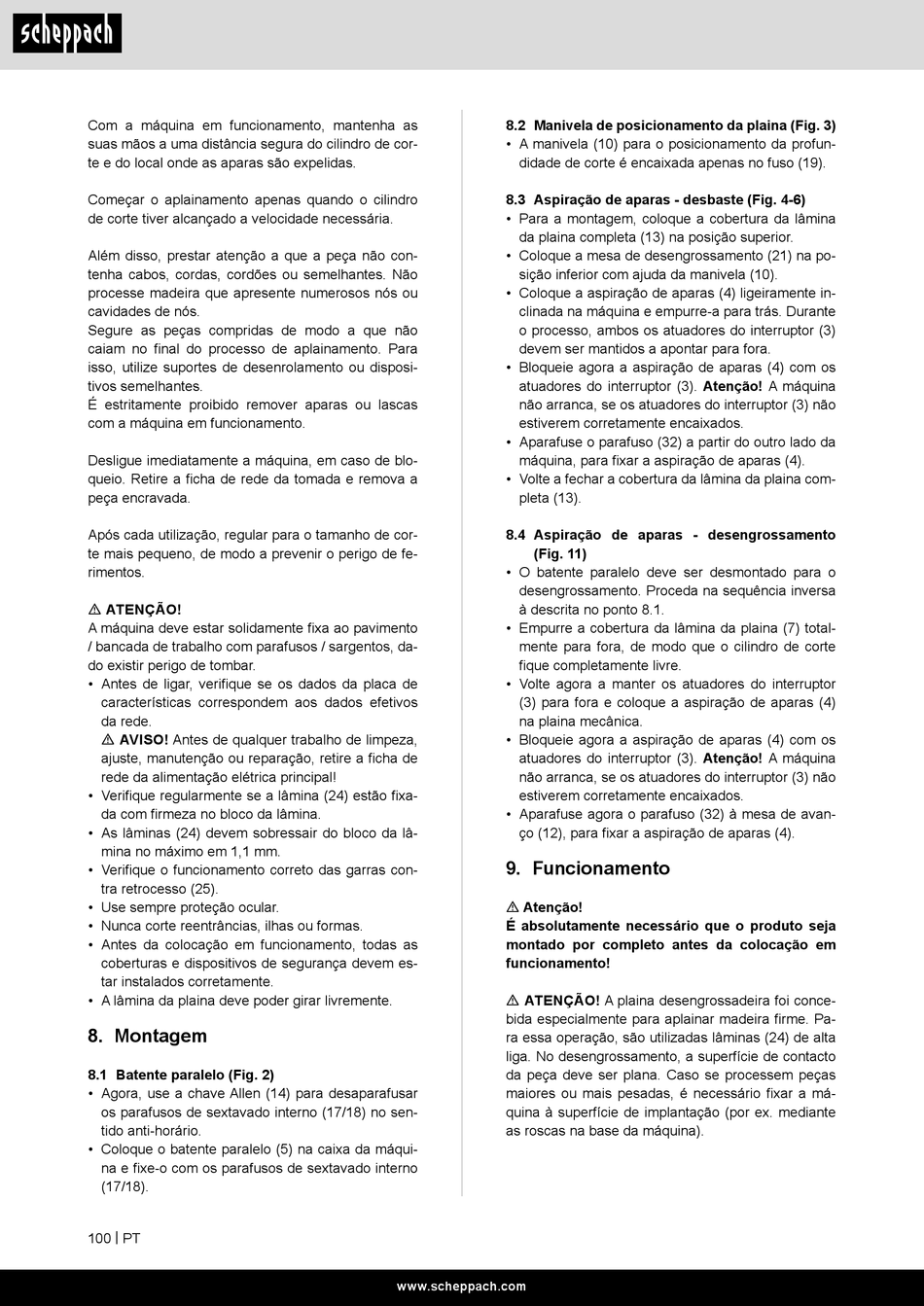

Scheppach HMS1070 Original Bedienungsanleitung Seite 100

Com a máquina em funcionamento, mantenha as
suas mãos a uma distância segura do cilindro de cor-
te e do local onde as aparas são expelidas.
Começar o aplainamento apenas quando o cilindro
de corte tiver alcançado a velocidade necessária.
Além disso, prestar atenção a que a peça não con-
tenha cabos, cordas, cordões ou semelhantes. Não
processe madeira que apresente numerosos nós ou
cavidades de nós.
Segure as peças compridas de modo a que não
caiam no final do processo de aplainamento. Para
isso, utilize suportes de desenrolamento ou disposi-
tivos semelhantes.
É estritamente proibido remover aparas ou lascas
com a máquina em funcionamento.
Desligue imediatamente a máquina, em caso de blo-
queio. Retire a ficha de rede da tomada e remova a
peça encravada.
Após cada utilização, regular para o tamanho de cor-
te mais pequeno, de modo a prevenir o perigo de fe-
rimentos.
m ATENÇÃO!
A máquina deve estar solidamente fixa ao pavimento
/ bancada de trabalho com parafusos / sargentos, da-
do existir perigo de tombar.
• Antes de ligar, verifique se os dados da placa de
características correspondem aos dados efetivos
da rede.
m AVISO! Antes de qualquer trabalho de limpeza,
ajuste, manutenção ou reparação, retire a ficha de
rede da alimentação elétrica principal!
• Verifique regularmente se a lâmina (24) estão fixa-
da com firmeza no bloco da lâmina.
• As lâminas (24) devem sobressair do bloco da lâ-
mina no máximo em 1,1 mm.
• Verifique o funcionamento correto das garras con-
tra retrocesso (25).
• Use sempre proteção ocular.
• Nunca corte reentrâncias, ilhas ou formas.
• Antes da colocação em funcionamento, todas as
coberturas e dispositivos de segurança devem es-
tar instalados corretamente.
• A lâmina da plaina deve poder girar livremente.
8. Montagem
8.1 Batente paralelo (Fig. 2)
• Agora, use a chave Allen (14) para desaparafusar
os parafusos de sextavado interno (17/18) no sen-
tido anti-horário.
• Coloque o batente paralelo (5) na caixa da máqui-
na e fixe-o com os parafusos de sextavado interno
(17/18).
100 | PT
8.2 Manivela de posicionamento da plaina (Fig. 3)
• A manivela (10) para o posicionamento da profun-
didade de corte é encaixada apenas no fuso (19).
8.3 Aspiração de aparas - desbaste (Fig. 4-6)
• Para a montagem, coloque a cobertura da lâmina
da plaina completa (13) na posição superior.
• Coloque a mesa de desengrossamento (21) na po-
sição inferior com ajuda da manivela (10).
• Coloque a aspiração de aparas (4) ligeiramente in-
clinada na máquina e empurre-a para trás. Durante
o processo, ambos os atuadores do interruptor (3)
devem ser mantidos a apontar para fora.
• Bloqueie agora a aspiração de aparas (4) com os
atuadores do interruptor (3). Atenção! A máquina
não arranca, se os atuadores do interruptor (3) não
estiverem corretamente encaixados.
• Aparafuse o parafuso (32) a partir do outro lado da
máquina, para fixar a aspiração de aparas (4).
• Volte a fechar a cobertura da lâmina da plaina com-
pleta (13).
8.4 Aspiração de aparas - desengrossamento
(Fig. 11)
• O batente paralelo deve ser desmontado para o
desengrossamento. Proceda na sequência inversa
à descrita no ponto 8.1.
• Empurre a cobertura da lâmina da plaina (7) total-
mente para fora, de modo que o cilindro de corte
fique completamente livre.
• Volte agora a manter os atuadores do interruptor
(3) para fora e coloque a aspiração de aparas (4)
na plaina mecânica.
• Bloqueie agora a aspiração de aparas (4) com os
atuadores do interruptor (3). Atenção! A máquina
não arranca, se os atuadores do interruptor (3) não
estiverem corretamente encaixados.
• Aparafuse agora o parafuso (32) à mesa de avan-
ço (12), para fixar a aspiração de aparas (4).
9. Funcionamento
m Atenção!
É absolutamente necessário que o produto seja
montado por completo antes da colocação em
funcionamento!
m ATENÇÃO! A plaina desengrossadeira foi conce-
bida especialmente para aplainar madeira firme. Pa-
ra essa operação, são utilizadas lâminas (24) de alta
liga. No desengrossamento, a superfície de contacto
da peça deve ser plana. Caso se processem peças
maiores ou mais pesadas, é necessário fixar a má-
quina à superfície de implantação (por ex. mediante
as roscas na base da máquina).
